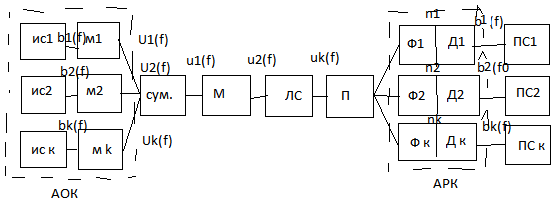

Общий принцип построения мк системы.

b1(f) b2(f) и т.д. с помощью модуляторов преобраз. в соответствии канальные сигналы U1(f) U2(f) и т.д.

Совокупность канальных сигналов на выходе образует групповой сигнал Ud(f); С учетом част. диапазона направ. сист. линии связи сигнал Ud(f) с помощью группового передатчика M(k) преобр-я в линейный сигнал Ul(t) который поступает d KC Ul(t) приходит на вход приемника.

Канальные МК приемника выдел. соотв. канальные сигнал, который посредством детектирования проебр-я в предназначенный индивид-й получатели сигнала.

Канальные передачи вместе с устр-ом объед., образуют аппаратуру объединения канала(АОК).

В групповой передачи линии связи и груп. приемник составляют групповой тракт передачи инф-и который вместе с апар-ой объе-т и разд-т канальный состав системы МК связи.

Индивидуальные приемники должны обеспечивать выделение сигналов из групп сигналов с допустимыми искажениями.

Аппаратуру обеспечения этой операции называют аппаратурой разделения каналов(АРК).

Основные положения линейной теории разделения каналов.

Чтобы разделительные устр-ва были в состоянии различать сигналы отдельных каналов, должны сущ-ть опр-ые признаки присущие только сигналу данного канала.

Признаки: параметры переносчика(ампл, частота, фаза), соответственно будут различаться и способы разделения сигналов.

Пусть необходимо организовать одновременно работу N индивидуальных каналов по общему групповому тракту.

Будем считать, что ГП пригоден для передачи сигналов i-го каналов Ui(t). предположим, что сигнал Ui канала (1) где Ψi(t)-ф-ция переносчика, Ci(t)-нек-ый коэ-т отоб-й передаваемое сообщение.

Для суммы всех канальных сигналов имеем (2)

(2)

После преобразования группового сигнала в линейный, сигнал поступает в ЛС.

На приемном конце канальный сигнал вновь преобразуеться в групповой сигнал, для разделения N каналом сигналов на приемной стороне потребуеться соответствующее число N разд-х устр-в, причем k(t) разделительное устройство должно выполнять операцию выделения k(t) сигнала.

Действие приемного устройства k(t) канала обозн-ют операторами резделения πk, в идеальном случае k-е приемное устройство должно отличаться только на сигнал Sk(t) и давать нулевые отклики на сигналы всех других каналов.

Доп-е требования к оператору считают его линейным, т.е. он должен удов-ть принципу независимости действия(суперпозиции) обознач в фор-ле (3).

(3)

Отклик приемного устройства к-го канала на групповой сигнал Sr(t) обознач:

Sr(t) : отклик

Чтобы приемное устройство было чувствительно только к сигналам Sk(t) необходимо, чтобы выполнялось условие (4).

(4)

Иначе говоря для всех i и k должно вып-ся (5).

(5)

Подставив (1) в (5) получим

Отклик будет

Получившееся рез-ты могут быть обобщены на случай когда отклик разделительного устройства на иметь иную формлу.

Важно, чтобы вел-на отклика была однозначно связана с передаваемым сигналом.

В частном случае откликом на сигнал может быть просто некоторое число , которое связано с коэф-м Ck.

(6)

или

Физический смысл получившегося выражения (5) и (6) сводится к тому, что приемник обладает избирательными свойствами по отношению к Sk(t), поскольку действующий приемник в ф-ле (5и 6) опис-ся линейными операторами πk, то соотв-е устр-во разделения реализуется в классе линейных цепей, а теорию разделении называют линейной.
