Условия эксплуатации
Диапазон рабочих температур От 10ºС до +50ºС
Относительная влажность воздуха при Т 25ºС До 80%
Билет №30.

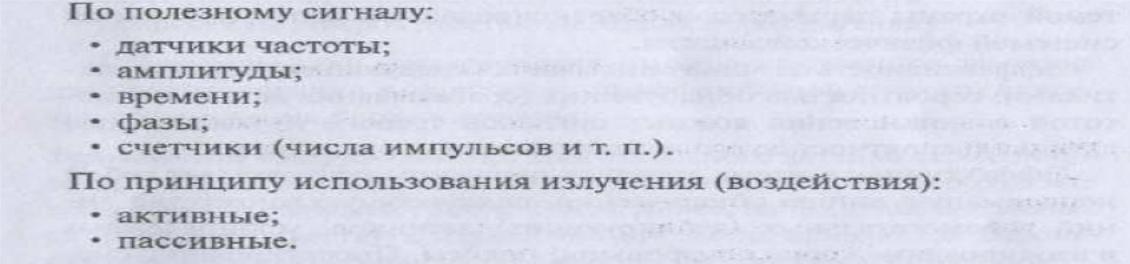

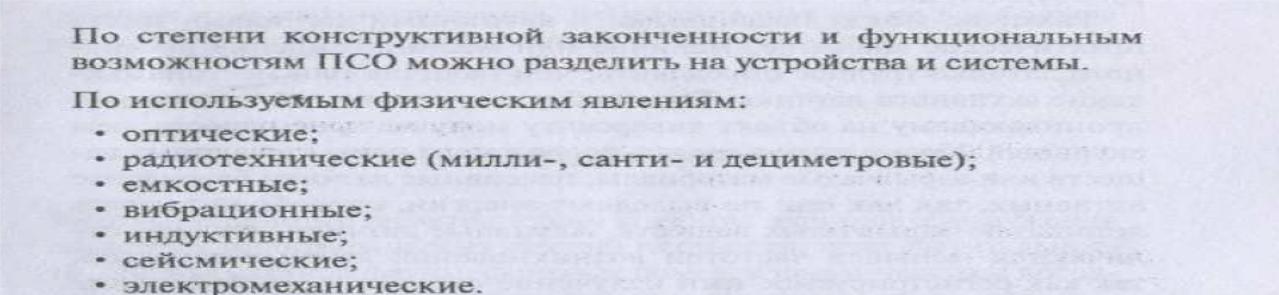

Классификация псо.
О
твет:
По конфигурации зоны обнаружения:
Лучевые (оптические, радиотехнические);
Барьерные (емкостные, вибрационные);
Объемные (радиотехнические, ультразвуковые);
Средство обнаружения вибрационного принципа действия «Дельфин-м». Назначение, принцип действия, ттх, условия эксплуатации.
Ответ:
Назначение
Средство обнаружения вибрационного принципа действия «Дельфин-М» предназначено для охраны периметров объектов путем создания сигнализационного рубежа охраны в виде сетчатого металлического полупрофильного заграждения высотой 1,4м с размещенным на нём кабельным чувствительным элементом (ЧЭ), которое монтируется по верху основного ограждения объекта.
Принцип действия.
СО «Дельфин» преобразует механические колебания (вибрации) заграждения, возникающие при преодолении его нарушителем, в электрические сигналы, обрабатывает эти сигналы по определенному алгоритму, формирует выходной сигнал срабатывания и передает его в аппаратуру ССОИ.
ТТХ |
|
Наименование характеристики |
Параметры |
Протяженностью участка рубежа охраны |
От 3 до 500 м |
Информативность БО |
6 |
Информативность по шлейфу сигнализации ССОИ |
4 |
Вероятность обнаружения нарушителя |
Не менее 0,95 при доверительной вероятности 0,9. |
Наработка изделия на ложное срабатывание |
Не менее 2000 часов |
Средняя наработка на отказ изделия |
Не менее 30000 ч |
Средний срок службы |
Не менее 10 лет |
Номинальным напряжением источника постоянного тока |
±24в |
Отклонение напряжения от номинала |
От 13 до 30 В |
Мощность, потребляемая изделием от сети постоянного тока с номинальным напряжением 24 В |
Не более 0,12 Вт |
Условия эксплуатации |
|
Наименование характеристики |
Параметры |
Диапазон рабочих температур |
От +50°С до – 50°С |
Относительная влажность при т +25°с |
До 98% |
Высота пролетающих самолетов типа як-42 |
Более 1000м |
Уклон грунта при установке сетчатого заграждения |
Не более 18° |
Высота пролетающих вертолетов различных типов |
Не менее 100м |
Удаление силовых подземных кабелей с напряжением до 40 кВ |
Не менее 1м от сетчатого заграждения |
Удаление линий электропередачи с напряжением до 330 кВ |
Не менее 50м |
