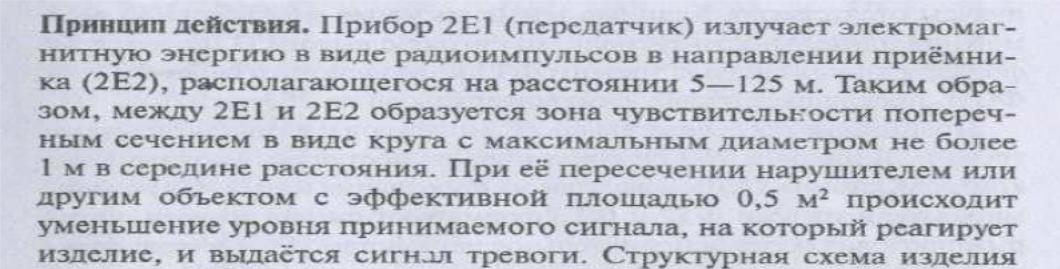

Псо «Лена-2». Назначение, ттх, принцип действия.
Ответ:
Назначение
«Лена-2» - двухпозиционный радиолучевой анализатор, работающий в импульсном режиме на несущей частоте (36+\-1) Гц и предназначенный для сигнализации о вторжении нарушителя в зону обнаружения.
Длина соединительных кабелей между прибором обработки сигналов и наиболее удаленным приемником не более, м 1500
Угол юстировки, град +-15

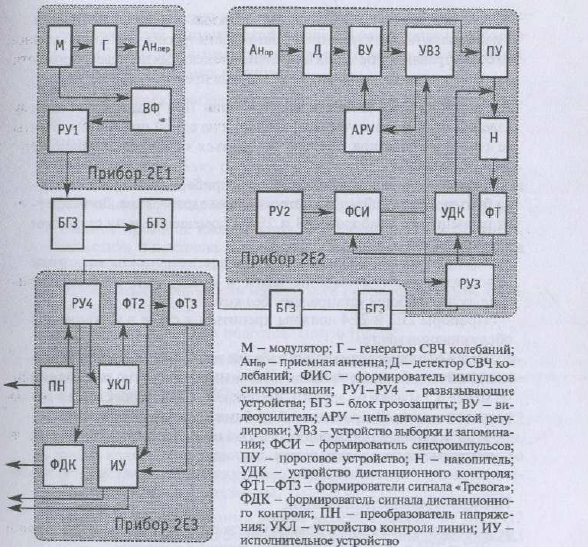

ПСО «Лена-2». Структурная схема: состав.
Ответ:
Билет №3.

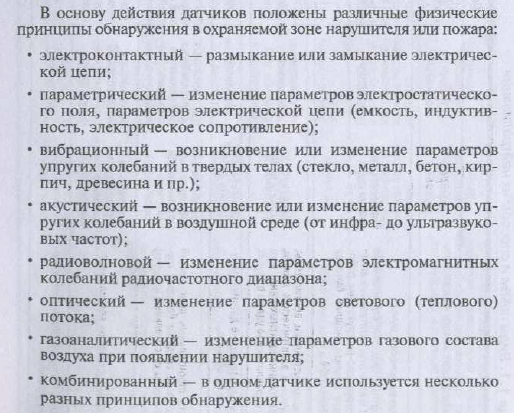

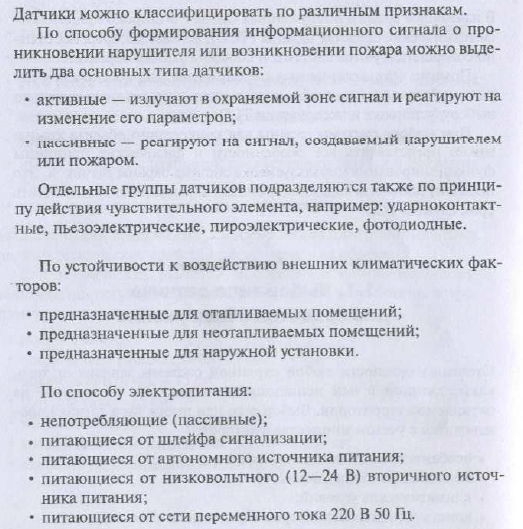

Классификация датчиков обнаружения.
Ответ:

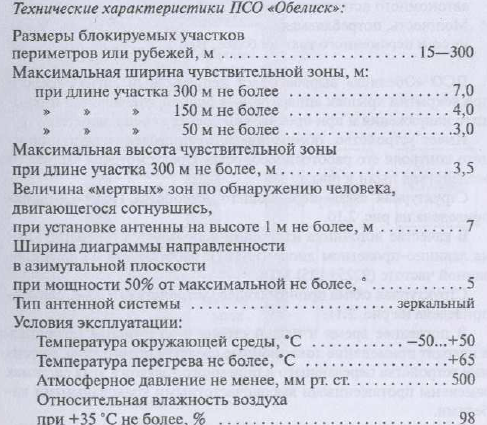

ПСО «Обелиск». Назначение, ТТХ, условия эксплуатации.
Ответ:
Назначение
ПСО «Обелиск» предназначено для усиления охраны ребужей и периметров объектов путем выдачи сигналов тревоги при пересечении нарушителем объемной чувствительной зоны.
ПСО «Обелиск». Структурная схема.
Ответ:
Билет №4.
Комплекс ТСО, возможные функциональные системы из элементов комплекса ТСО. Интегрированный комплекс ТСО.
Ответ:
Комплексом ТСО является совокупность ТСО, инженерных заграждений и сооружений на постах и других технических средств, функционально связанных (частично связанных или не связанных) между собой и используемых в системе охраны объектов.
Элементы комплекса ТСО могут объединяться в функциональные системы:
обнаружения и защиты от проникновения;
предупреждения и воздействия;
контроля и управления доступом;
обнаружения проноса (провоза) ядерных материалов, взрывчатых веществ, предметов из металла;
телевизионного наблюдения;
противопожарной защиты;
бесперебойного электропитания;
освещения;
связи.
При необходимости в состав комплекса ТСО могут входить системы радиолокационного обнаружения, климатического контроля и другие.
Функциональные системы комплекса ТСО, объединенные под управлением системы сетевого компьютерного управления, образуют интегрированный комплекс ТСО.
Управление интегрированным комплексом ТСО осуществляется с центрального и локальных пунктов управления.

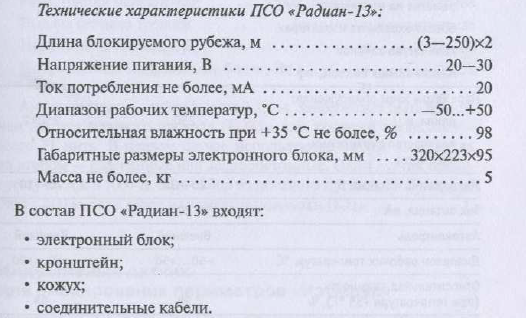

Двухканальный емкостный обнаружитель вторжения «Радиан-13». Назначение,состав, ттх, условия эксплуатации.
Ответ:
Назначение
Предназачен для обнаружения вторжения нарушителя через ограждение и выдачи сигнала срабатывания на ССОИ.

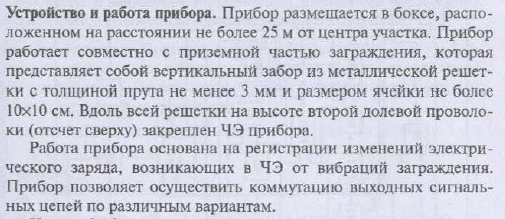

Вибрационный кабельный обнаружитель вторжения «Арал». Устройство и работа прибора. Структурная схема.
Ответ:

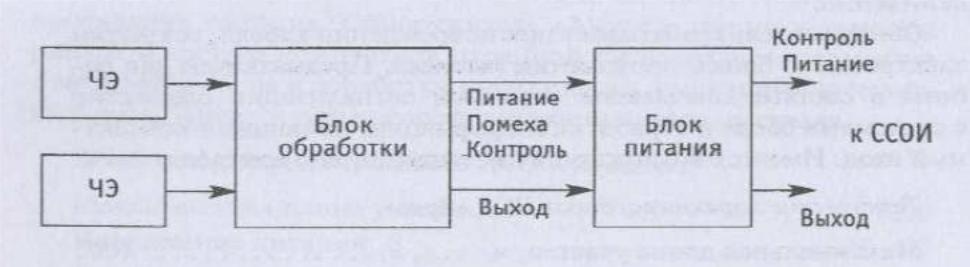

Структурная схема
Билет №5.
Предназначение тсо. Технические требования к комплексу тсо
Ответ:
ТСО предназначены для:
обнаружения нарушителя и выдачи сигналов караулу, гарнизонному (суточному) наряду о попытке его проникновения на охраняемый объект (с объекта) с нарушением установленного порядка прохода (проезда);
затруднения действий нарушителя при попытке проникновения на объект (с объекта);
определения движения нарушителя (на объект, с объекта), времени и места нарушения;
дистанционного наблюдения за состоянием объектов, действиями нарушителей, должностных лиц караула, гарнизонного (суточного) наряда;
обозначения границ охраняемых территорий (зданий, сооружений, помещений), рубежей и постов охраны;
регистрации (документирования) и хранения информации: сигналов от ТСО, распоряжений и команд, отдаваемых должностными лицами караула, гарнизонного (суточного) наряда, а также докладов, поступающих от должностных лиц караула, гарнизонного (суточного) наряда;
обеспечения установленного режима пропуска людей и транспорта на объект (с объекта), режимные (охраняемые) территории (в режимные помещения);
создания необходимых условий несения караульной и внутренней служб.
Комплекс ТСО должен функционировать круглосуточно и бесперебойно, обладать высокой помехоустойчивостью, способствовать повышению надежности охраны объектов минимальными силами, удовлетворять требованиям маскировки и безопасности применения.
Состав и структура комплекса ТСО определяются с учетом категории охраняемого объекта, объема и степени секретности проводимых работ, составляющих государственную тайну, степени уязвимости объекта или его отдельных элементов (территорий, зданий, сооружений, помещений), вероятных способов действий нарушителей, условий дислокации объекта, характера окружающей местности и других факторов.

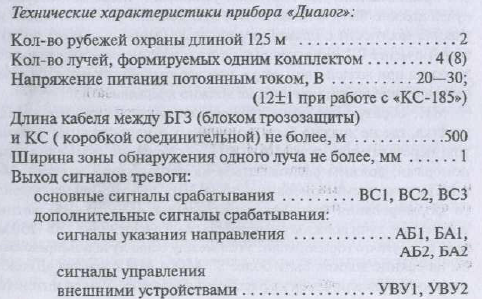

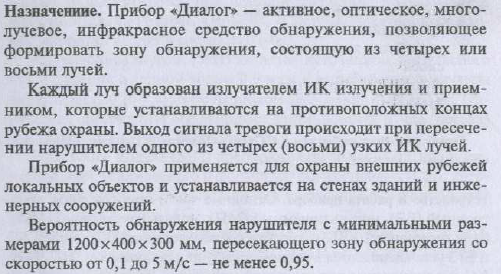

ПСО «Диалог». Назначение, ТТХ .
Ответ:

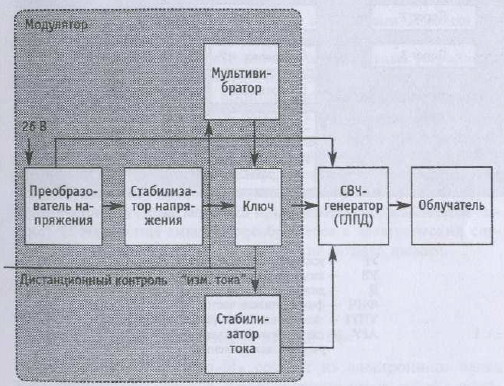

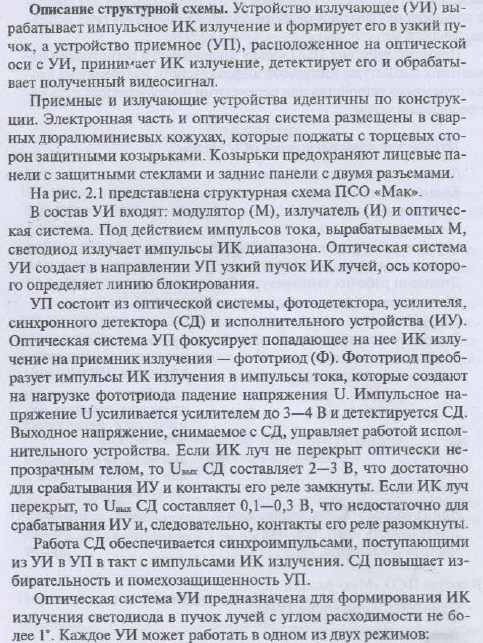

ПСО «Мак». Описание структурной схемы.
Ответ:
Билет №6.

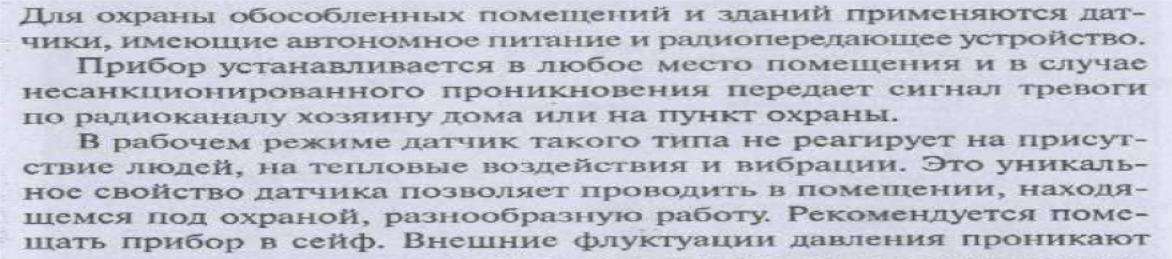

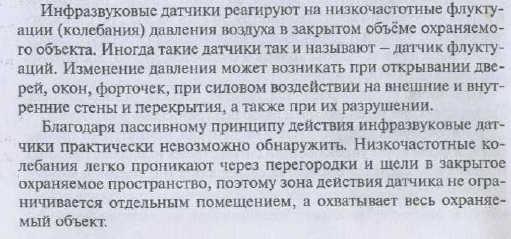

Инфразвуковые датчики.

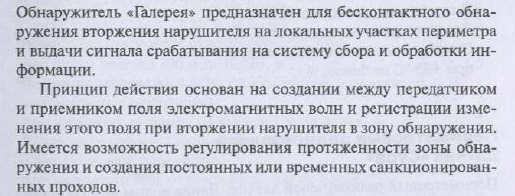

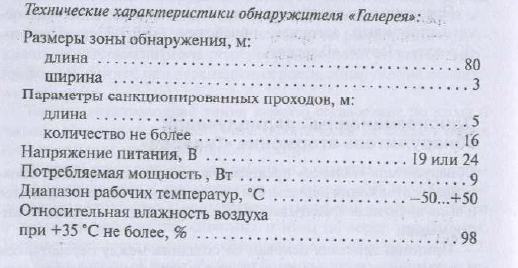

Однопозиционный радиолучевой обнаружитель вторжения «Галерея». Назначение, принцип действия, ТТХ, условия эксплуатации.
Ответ:

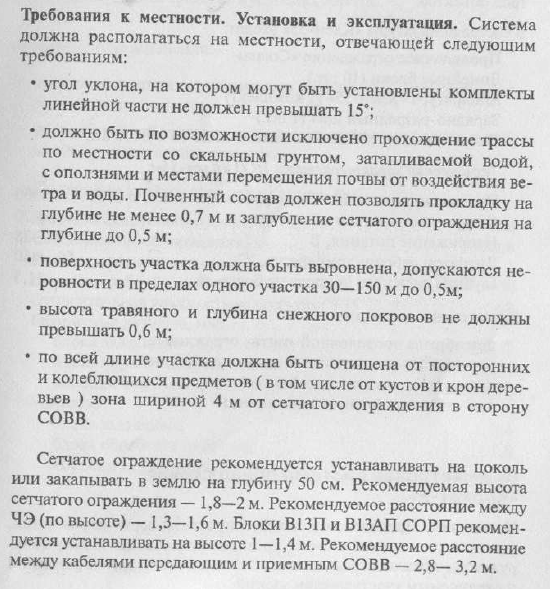

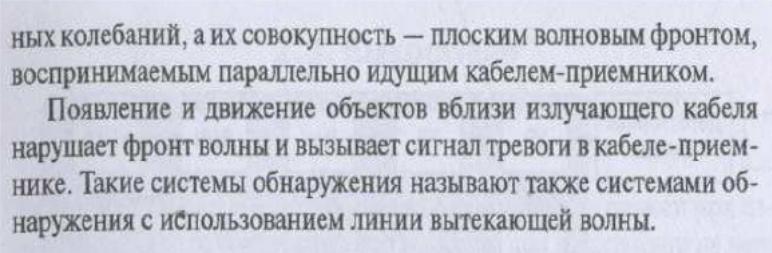

Радиотехническая система обнаружения «Протва-3». Требования к местности. Установка и эксплуатация.
Ответ:
Билет №7.
Акустические средства обнаружения. Виды явлений, появляющихся при воздействии нарушителя с СО.
Охранный поверхностный звуковой извещатель «Арфа». Назначение, принцип действия, ТТХ, состав.
Охранный поверхностный звуковой извещатель «Арфа». Требования к размещению и монтажу.
ОТВЕТ:
Акустические средства обнаружения (АСО) используют изменения некоторых параметров акустических волн в зоне обнаружения, при различных воздействиях нарушителя.
Воздействие нарушителя (появление признаков опасности) может сопровождаться возникновением целого ряда процессов и сопутствующим им механических колебаний.
При возникновении таких воздействий могут формироваться следующие родственные явления, имеющие одну природу, но проявляющиеся при различных условиях:
- вибрация, представляющая собой колебания частиц с большой амплитудой, как правило, твердой, упругой среды (тела или его участков), распространяющиеся с определенной скоростью;
- звуки, представляющие собой продольные колебания частиц среды, распространяющиеся с определенной скоростью в достаточно широком частотном диапазоне;
- сейсмические колебания, представляющие собой продольные и поперечные колебания частиц грунта или другой поверхности, при перемещении по ним материальных объектов, распространяющиеся с определенной скоростью в относительно узком низкочастотном диапазоне (доли и десятки Гц);
- деформация объема и сдвига представляющие собой изменение геометрических размеров (деформация объема) без изменения формы, что является источником продольных волн или изменение формы (деформация сдвига) без изменения объема, что является источником поперечных волн
Охранный поверхностный звуковой извещатель «Арфа» предназначен для обнаружения разрушения остекленных конструкций (окон, дверей, витрин и т.п.) площадью от 0,05 до 100 м2 и формирования тревожного извещения путем размыкания контактов выходного реле.
Чувствительный элемент извещателя представляет собой конденсаторный электретный микрофон со встроенным предусилителем на полевом транзисторе. Микрофон преобразует звуковые колебания воздушной среды в электрические сигналы. Электрический сигнал с микрофона поступает на полосовые усилители и далее на микроконтроллер.
Микроконтроллер в соответствии с заданным алгоритмом работы производит контроль акустических сигналов, контроль работоспособности электронной схемы извещателя, контроль напряжения питания и формирование соответствующих извещений.
Максимальная рабочая дальность действия Не менее 6 м
Количество рабочих частот 2
Количество уровней чувствительности 2
Ток, потребляемый извещателем в дежурном режиме (при выдаче извещения «Норма»)
Не более 20мА
Вероятность обнаружения извещателем разрушения стеклянного листа
Не менее 0,9
Напряжение питания От 9,5 до 16В
