2. Средство обнаружения «Ромб-12а» (цкди425121002). Назначение, принцип действия, ттх, условия эксплуатации.

Ответ:

Назначение

Емкостное, активное, однопозиционное, двухканальное средство обнаружения предназначенно для блокирования помещений, их участков, а так же отдельных предметов и выдачи сигнала «Тревога» при движении нарушителя в зоне обнаружения.

Принцип действия

Принцип действия основан на фиксации изменения емкости чувствительного элемента при вторжении нарушителя как токопроводящего тела в стационарное электрическое поле созданное антенной системой.

Средство обнаружения «Ромб - 12А» формирует сигнал «Тревога» в случаях:

• движения нарушителя в зоне обнаружения;

• вскрытия блока электронного;

• отсоединения блока электронного от коробки соединительной;

• обрыва питающих и сигнальных линий;

• подачи сигнала дистанционного контроля при исправности прибора.

Основные технические характеристики

• Суммарная нагрузочная емкость:

по одному антенному вводу Не более 20000 пФ

на один канал Не более 40000 пФ

на прибор Не более 80000 пФ

• Напряжение электропитания от источника постоянного тока От 10 до 30В

• Потребляемый мощность Не более 1Вт

• Чувствительность прибора Не более 0,4 пФ

• Рабочая частота задающего генератора (в зависимости от положения тумблера «В»):

для положения «LF» 24 кГц

для положения «HF» 28 кГц

• Напряжение рабочей частоты 5,6В

• Сопротивление изоляции антенн Не менее 0,5 Мом

Условия эксплуатации

• Диапазон рабочих температур От+5С до +50С

• Относительная влажность при Т+35С до 90%

• Максимальный уровень электромагнитных помех

• в диапазоне частот от 0 до 100 кГц 10 мВ/м

Требования к размещению и монтажу.

• При установке антенных систем не допускается наличие влаги в местах их размещения.

• Соединительные провода и провода антенных систем следует располагать так, чтобы исключить возможность обрыва или повреждения изоляции при ходьбе по помещению, передвижении мебели и т.п.

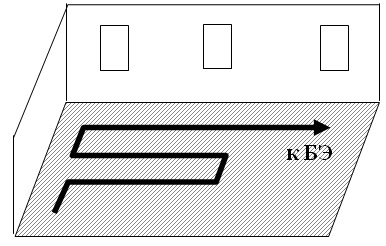

• Каждая антенная система, изготовленная в виде проволочного шлейфа должна иметь два конечных вывода, один из которых подсоединяется к прибору, а другой выводится в клемную коробку для обеспечения прозвонки и эксплуатационного контроля обрывов антенной системы.

• Высота установки блока электронного и коробки соединительной от 1до1,5м.

• При монтаже антенн скрутки и спайки должны быть тщательно изолированы.

• Сопротивление между антенной системой и землей должно быть не менее 100 кОм.

• Для антенных систем, выполненных в виде проволочного шлейфа протяженность зоны обнаружения будет составлять 0 - 50 см.

• Для антенных систем, выполненных в виде специальных металлизированных ковров протяженность зоны обнаружения будет составлять от 0 до 15 см.

• Для антенных систем использующих металлические предметы различного назначения (двери, решетки, сейфы) протяженность зоны обнаружения будет составлять от 0 до 100 см

• Для антенных систем выполненных в виде металлической фольги или фольгированного гетинакса, укрепляемые по переплетам окон, на дверных коробках или полотнах протяженность зоны обнаружения будет составлять от 0 до 20 см.
