Основные технические характеристики

• Протяженность периметра типового комплекта 800м

• Максимальная протяженность периметра 12800м

• Высота ограждения 3,1м

• Напряжение электропитания 24В

• Потребляемая мощность при максимальной протяженности периметра 10ВА

• Высота вертикальной части ограждения 2,5м

• Длина секции ограждения 2,5м

Условия эксплуатации

• Диапазон рабочих температур От50С до +50С

• Относительная влажность при Т+35С Не более 98%

• Диапазон рабочих температур пультовой аппаратуры От +5°С до +35°С

• Относительная влажность при работе пультовой аппаратуры при Т+25°С 85%

3. Техническое средство обнаружения «Преграда». Рекомендации по применению.

Ограждение, представляющее собой набор конструктивных элементов, может применяться в двух вариантах исполнения:

• внешнее ограждение с прямым козырьком;

• внешнее ограждение с прямым и обратным козырьком.

Секционное ограждение может применяться в различных вариантах построения системы физической укрепленности объекта, как:

• внешнее физическое ограждение;

• физическое ограждение, отделяющее полосу отчуждения с внутренней либо внешней стороны объекта;

• физическое ограждение, отделяющее внутренние режимные зоны от остальной территории объекта;

• физическое ограждение, оснащенное техническими средствами периметрового обнаружения, любого из рубежей охраны периметра.

Билет №15.

1. Ультразвуковые СО. Общий принцип действия. Общий вид типовой функциональной схемы.

Ответ:

• Принцип действия основан на фиксации изменения частоты ультразвукового сигнала, отраженного от движущегося в зоне обнаружения нарушителя.

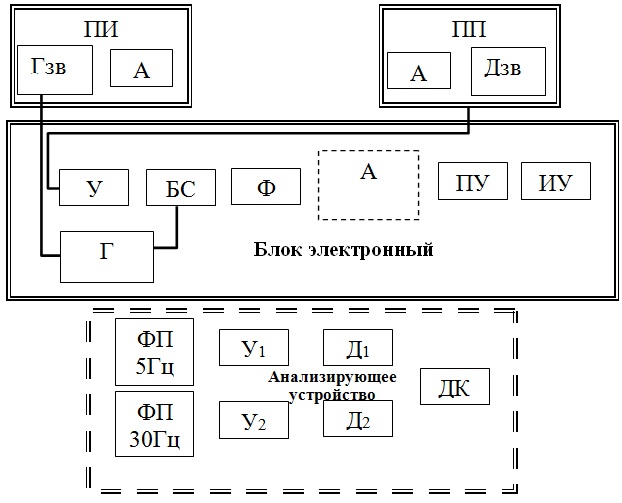

• Типовая функциональная схема ультразвуковых СО (УЗСО) включает генератор звука (Гзв), преобразователи приемный (ПП) и излучающий (ПИ), которые создаются на основе пьезокристаллических пластин, усилитель (У), детектор (Д), фильтр (Ф), полосовый фильтр (ПФ) , пороговое устройство (ПУ), исполнительное устройство (ИУ), балансный смеситель (БС), анализатор (двухполосный) (А), дифференциальный каскад (ДК).

2. Емкостное средство обнаружения «Радиан-15мп». Назначение, принцип действия, ттх, условия эксплуатации.

Ответ:

Назначение

Емкостное, активное, однопозиционное, двухканальное средство обнаружения «Радиан - 15МП» предназначено:

• для блокирования периметров, включая ворота, калитки, с использованием в качестве чувствительного элемента сигнализационные заграждения с переходниками (изоляторами) типа Д9-Р116 с охранным электродом и с переходниками типа П14 без охранного электрода, а также СЗ козырькового типа облегченной конструкции на стеклопластиковых стойках, входящих в состав СО «Ярус»;

• для охраны помещений путем блокирования дверных и оконных решеток, а также окон со специальными стеклами с проводящей пленкой;

• для охраны металлических предметов (сейфов, стеллажей);

• для охраны транспортных и выдачи сигнала “тревога” при движении нарушителя в зоне обнаружения.
