8.5. Задание 2
Начертить схему «Элемент комплексный»(см. рисунок 18). Схему выполнить на формате А4 в соответствии с образцом, представленном на рисунке 19.
Примечание. Блоки, входящие в схему, включают в себя скрытые атрибуты. На рисунке 18 схема представлена при режиме «Вкл» команды АТЭКР.
Рисунок 18
8.6. Порядок выполнения задания 2.
8.6.1. Создать блоки, включая в них атрибуты.
Создать изображения будущих блоков. Названия блоков и параметры атрибутов представлены в таблице 1. Размеры элементов схемы представлены в приложении Б. Опции текста атрибутов подберите самостоятельно.
Порядок создания блока с двумя атрибутами рассмотрим на примере изображения резистора:
а) Создать изображение резистора;
б) Создать описание атрибутов с шаблонами имени 1 и 2, причем атрибут 2 создан в режиме «Скрытый». Диалоговые окна с заданными параметрами описания атрибутов представлены на рисунках 20,21.
в) Создать блок «Резистор». Включить в него оба атрибута. Вид блока после вставки в схему будет иметь вид, как показано в таблице 1.

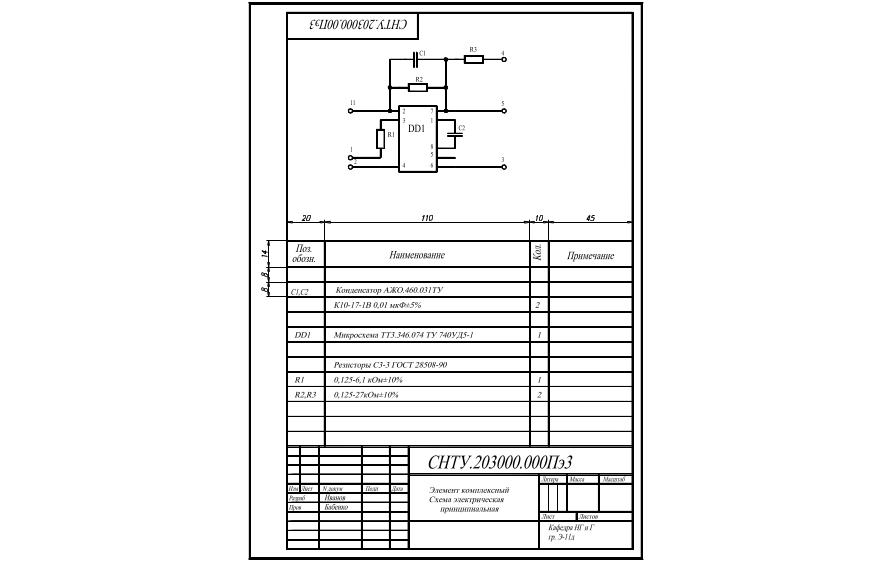

Рисунок 19
Таблица 1
Название блока |
Атрибуты блока |
|||||
Без включения режимов |
Режим скрытый |
|||||
Имя |
Подсказка |
Значение |
Имя |
Подсказка |
Значение |
|

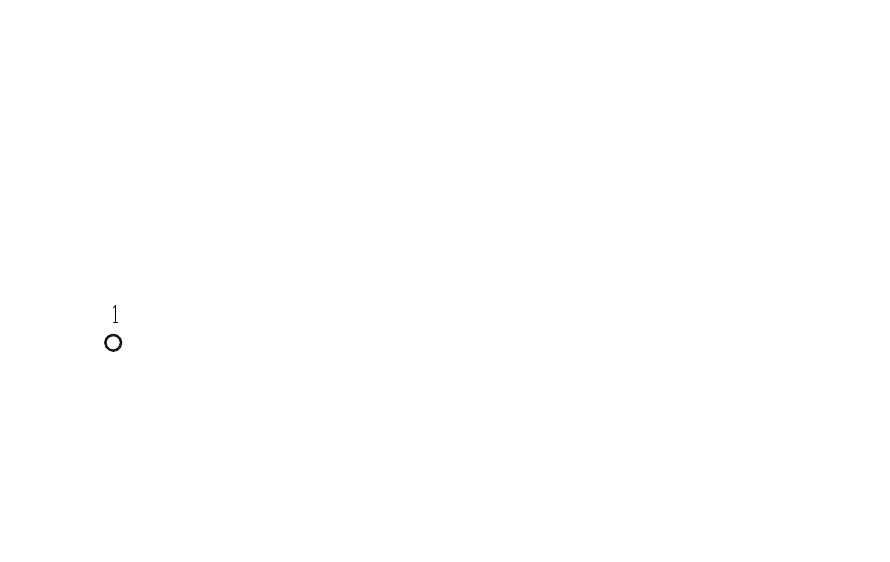

Вход
|
1 |
Номер входа |
1 |
— |
— |
— |
Соединение |
— |
— |
— |
— |
— |
— |

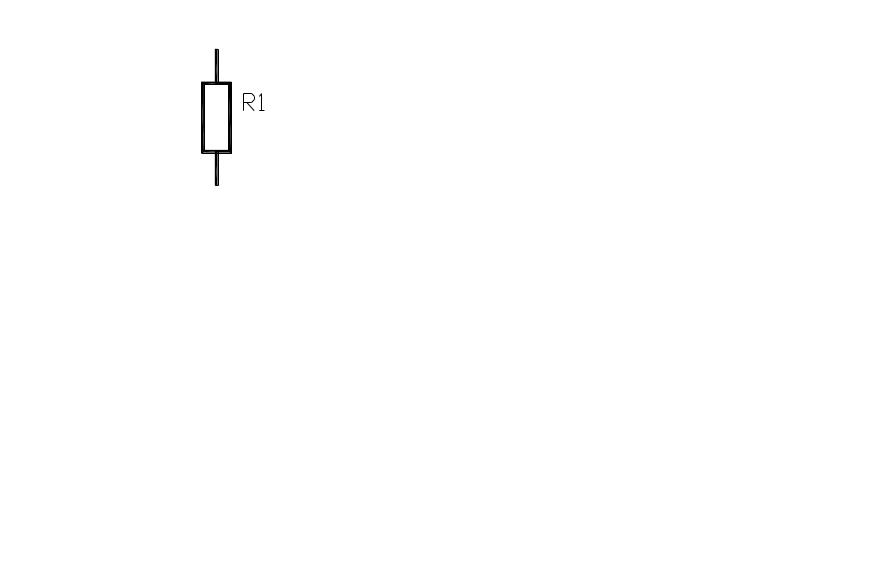

Резистор
|
1 |
Обозначение элемента |
R1 |
2 |
Номинал элемента |
6к |
Конденсатор |
1 |
Обозначение элемента |
C1 |
2 |
Номинал элемента |
0,01мкФ |

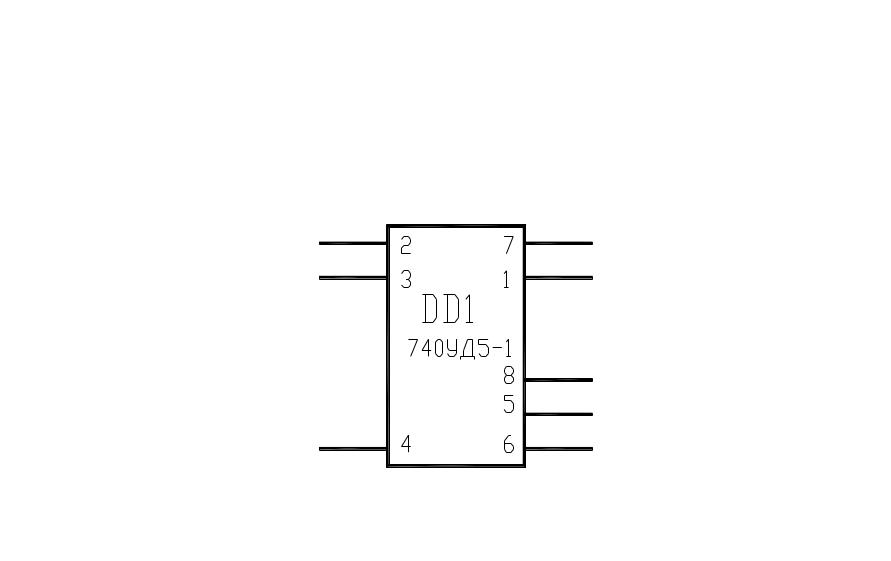

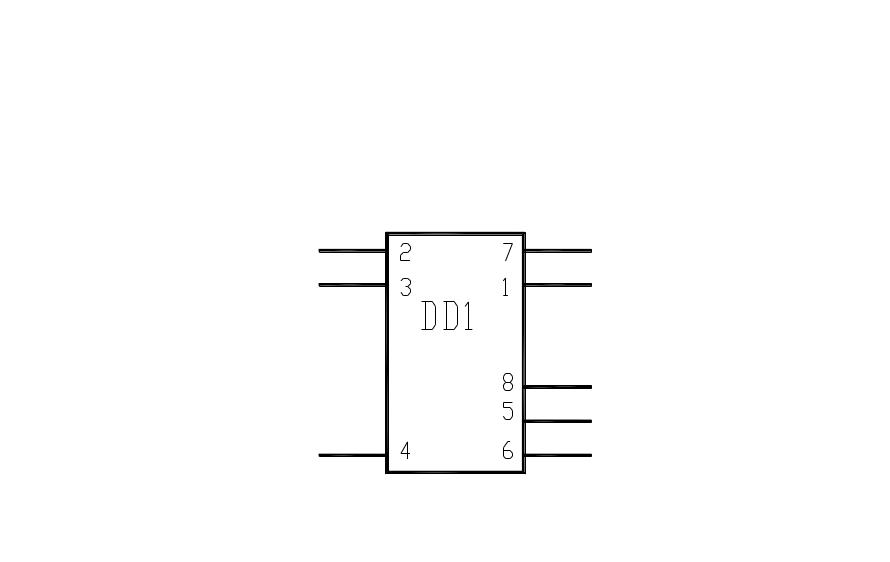

Микросхема |
1 |
Обозначение элемента |
DD1 |
2 |
Тип элемента |
740УД5-1 |

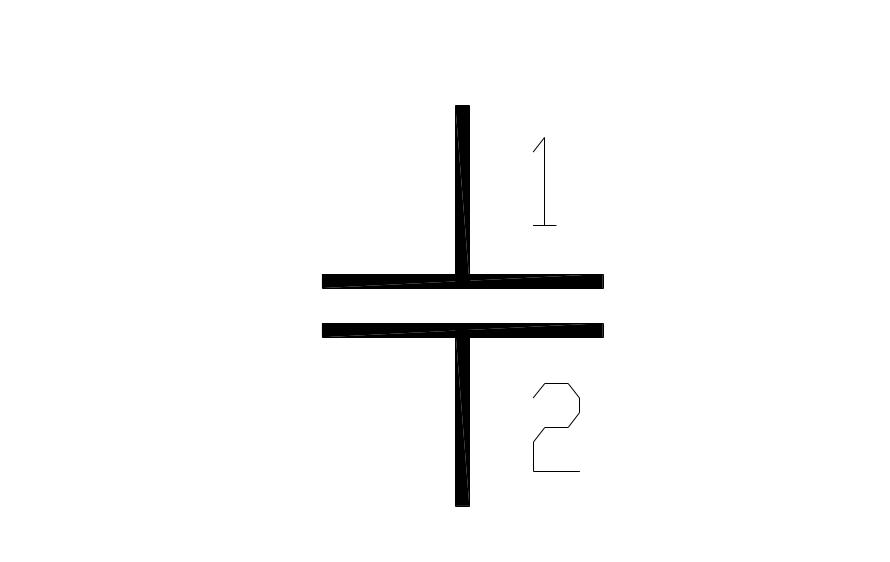

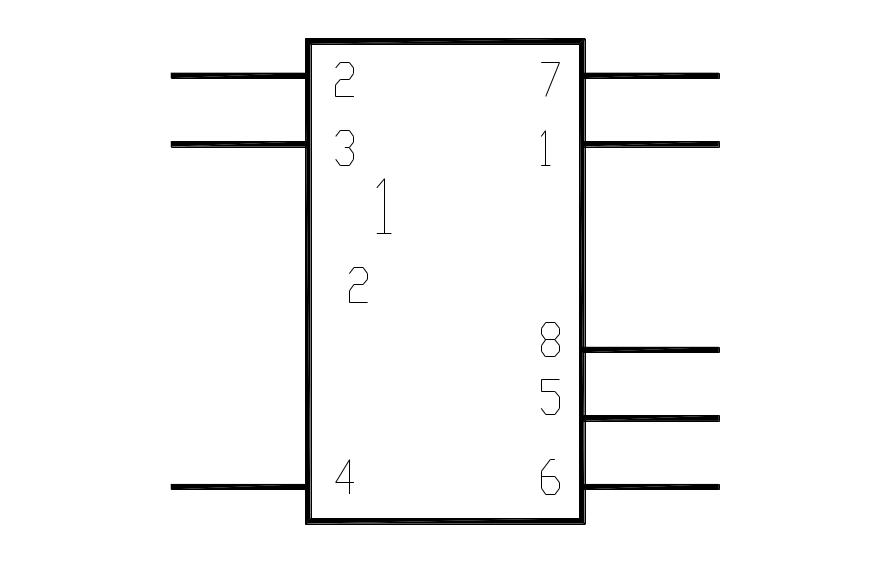

Вид создаваемого блока с атрибутами |
Вид блока после вставки |
|

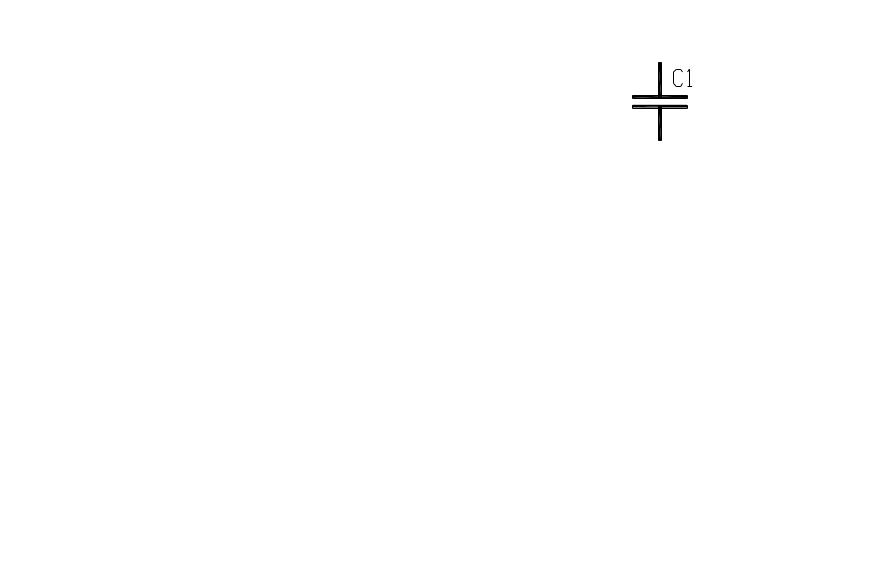

Значение команды ATTDISP «Обычный» |

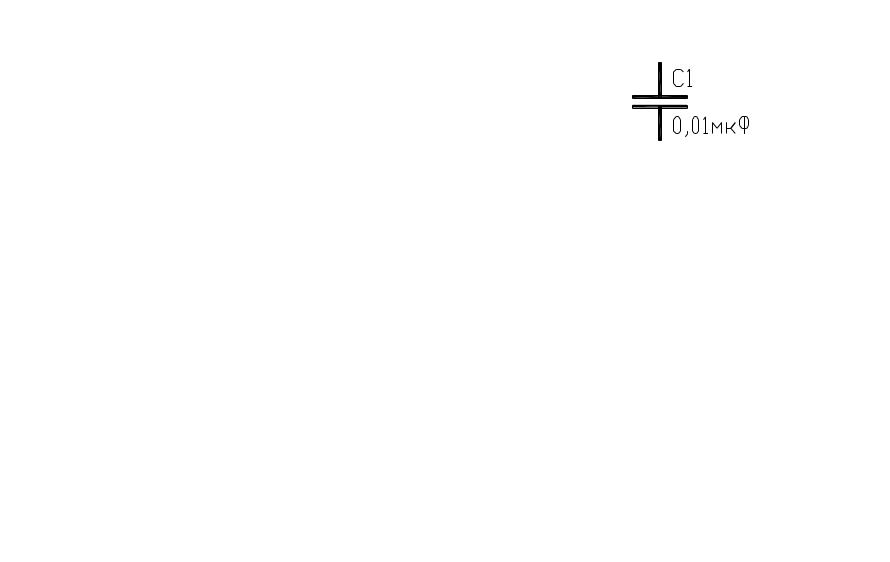

Значение команды ATTDISP «Вкл» |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

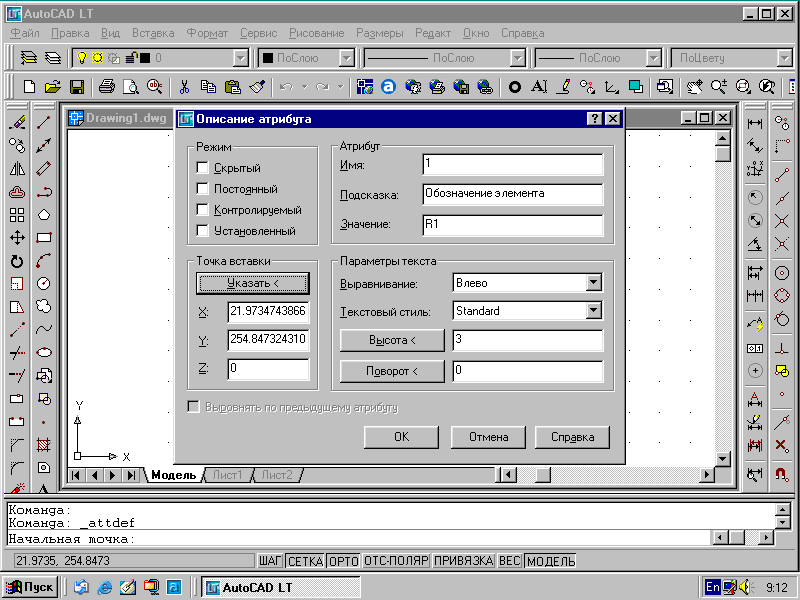

Рисунок 20

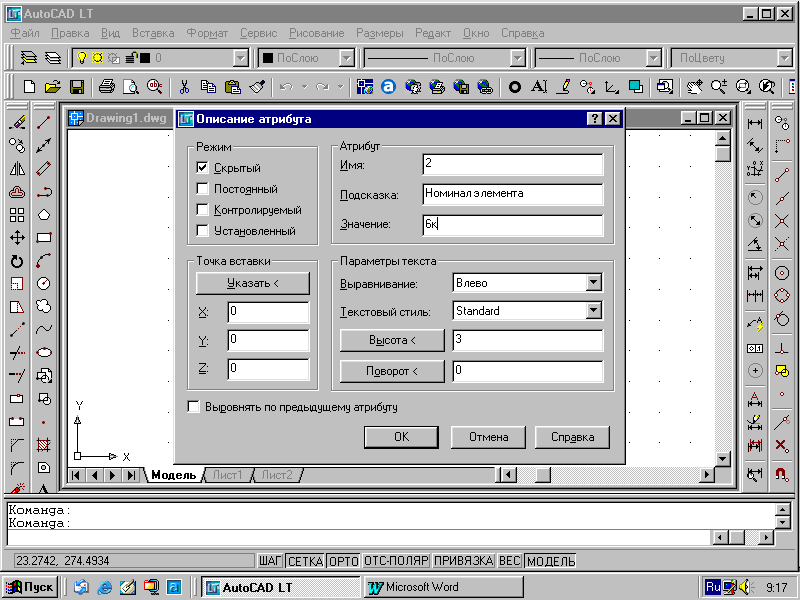

Рисунок 21
8.6.2. Начертить схему, используя созданные блоки.
8.6.3. С помощью команды «-АТРЕД» отредактировать положение и углы поворота атрибутов.
8.6.4. Вставить рамку и основную надпись. Начертить перечень элементов.
8.6.5. Распечатать файл со схемой и предъявить преподавателю в качестве отчета по практическому занятию.
