6.2. Задание 1

Начертить схему, представленную на рисунке 14, используя Центр управления AutoCAD и ранее созданный файл «Блоки».

Рисунок 14

6.3. Порядок выполнения задания 1

Создать новый файл с помощью команды «Новый». Сохранить его под именем «Схема_ВП».

Задать: лимиты чертежа 210х297 мм; точность представления десятичных единиц — 0.0; шаг сетки — 10 мм; шаг привязки — 5 мм; включить постоянные режимы объектной привязки: Кон, Сер. Создать необходимые слои: вспомогательный и основной.

Во вспомогательном слое наметить расположение трубопроводов на схеме. Перейти в основной слой. Раскрыть Центр управления AutoCAD; найти файл «Блоки» и из него перетащить нужные блоки в чертеж. Разместить вдоль намеченных линий изображения элементов. Соединить элементы трубопроводами.

Удалить изображения во вспомогательном слое. Удалить вспомогательный слой с помощью команды УДАЛИ.

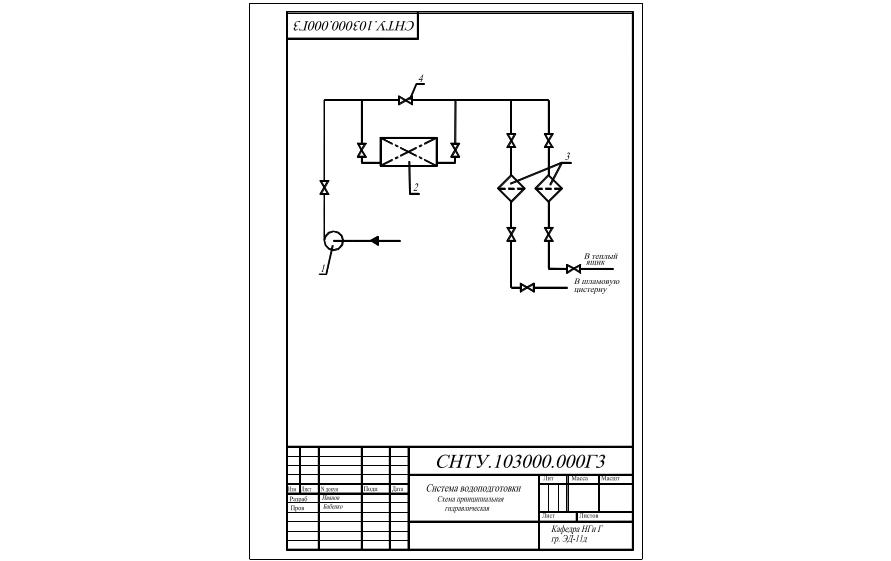

Рисунок 15

7. Чертежи в качестве блоков

7.1. Команда база

Если система после вызова команды ВСТАВИТЬ не найдет файл блока с заданным именем, то она будет искать одноименный файл рисунка. После нахождения такого файла AutoCAD вставит его в текущий рисунок по тем же правилам, что и блок. При вставке уже существующего чертежа в текущий необходимо задать базовую точку вставки. По умолчанию каждый чертеж имеет в качестве базовой точку 0,0,0.

Команда БАЗА позволяет изменять координаты базовой точки вставки текущего чертежа.. Команда имеет лишь один запрос "Базовая точка:".

Команду можно извлечь из ПМ: [Рисование] [Блок] [Базовая точка].

7.2. Упражнение 7

Завершить выполнение задания 1. В качестве внешнего блока вставить в слой «0» файла «Схема_ВП» файл, содержащий рамку и основную надпись формата А4. Заполнить основную надпись в соответствии с образцом, представленном на рисунке 15.

8. Работа с атрибутами

8.1. Режимы атрибута

В ранее приведенном упражнении 6 при создании определения атрибута не было рассмотрено поле «Режим» диалогового окна «Описание атрибута». Рассмотрим его подробнее. В этом поле устанавливаются при необходимости следующие параметры атрибута:

Скрытый — установленное значение атрибута не отображается в чертеже. Режим используется, например, для справочной информации, которая не отображается на чертеже.

Постоянный — атрибут получает фиксированное значение. Режим можно использовать для постоянных составляющих текстовых комментарий. Постоянные значения атрибутов редактировать нельзя.

Контролируемый — при вставке блока проводится проверка правильности значения.

Установленный — атрибут автоматически получает значение по умолчанию. Атрибут можно редактировать.
