3 .2. Упражнение 5
Создать определение атрибута, связанное с изображением контрольно-измерительного прибора (см. рисунок 8б). Создать блок с именем КИП, выбирая это изображение и определение атрибута.

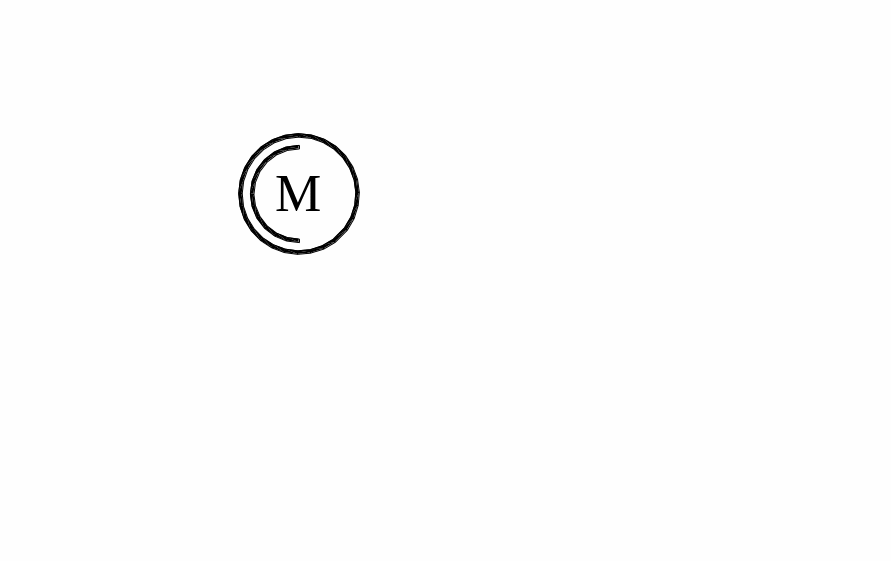

1) Создать изображение контрольно-измеритель-ного прибора (см. рисунок 8а).
2
а) б)
Рисунок 8

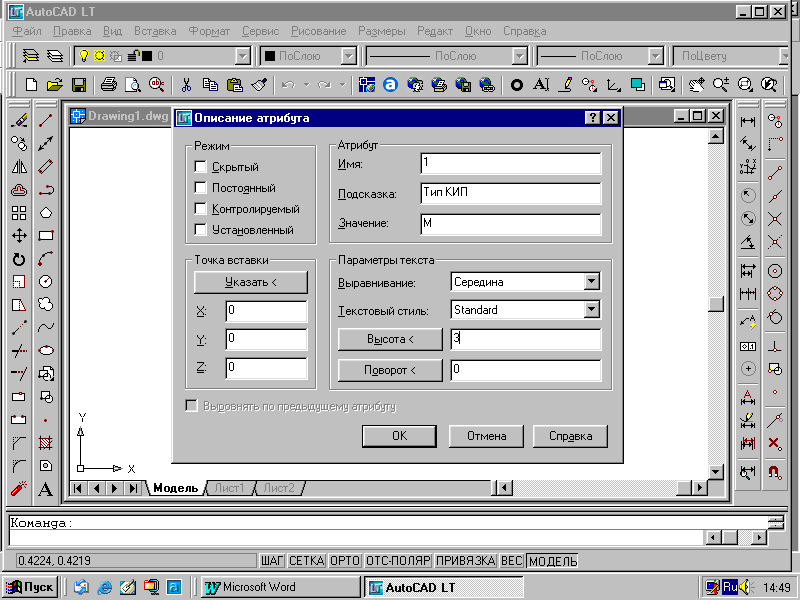

Раскрыть ДО "Описание атрибута" (см. рисунок 9).
В поле "Атрибут" задать имя - 1. Далее в текстовом поле "Подсказка" ввести текст подсказки "Тип КИП", которая выдается при запросе значения атрибута во время вставки блока. в текстовом поле "Значение" ввести определение атрибута по умолчанию, например, М (манометр).
Рисунок 9
В поле «Режим» устанавливаются параметры атрибута. В данном примере параметры атрибутов не устанавливаются. Более подробно параметры атрибутов будут рассмотрены в разделе 8.1 данных методических указаний.
В поле "Точка вставки" нажать кнопку Указать < . ДО временно закроется. В командной строке появится запрос "Начальная точка", мышью указать на центр окружности. Далее во вновь раскрывшемся ДО в поле "Параметры текста" задать такие параметры как и для однострочного текста: Выравнивание: Середина; Текстовый стиль: Standard; Высота: 3; Поворот: 0 и щелкнуть по кнопке ОК. В результате на экране появится изображение с атрибутом (см. рисунок 8б).
3) С помощь команды БЛОК создать определение блока с атрибутом под именем блока КИП, при этом выбрать изображение и атрибут «1».
4) Вставить блок на свободном поле чертежа.
Существование атрибута определяется AutoCAD автоматически, после чего запрашивается их значение. Значение атрибутов можно вводить в командной строке или в диалоговом окне. По умолчанию они вставляются в командной строке. После ответов на обычные при вставке блока запросы на экране появится подсказка;
Введите значения атрибутов
Тип КИП <М>: нажмите правую клавишу мыши для ввода значения "М" или введите любое другое значение, например А .
Чтобы использовать диалоговое окно, установите системную переменную ATTDIA равной 1 (см. рисунок 10). В диалоговом окне выводятся значения, заданные при определении атрибутов; их можно изменять.
Р
езультат
вставки блока с атрибутом представлен
на рисунке 11.
Рисунок 11
Рисунок 10
4. Сохранение блока как файла
4.1. Команда пблок
Команда ПБЛОК записывает чертеж, его часть или существующий блок в новый файл. Файл имеет расширение .DWG и может использоваться как самостоятельный чертеж или вставляться в другие чертежи командой ВСТАВЬ. В отличие от внутренних блоков чертежа, создаваемый этой командой блок доступен для других чертежей. Ввести эту команду можно только из командной строки.
