1.3. Упражнение 2

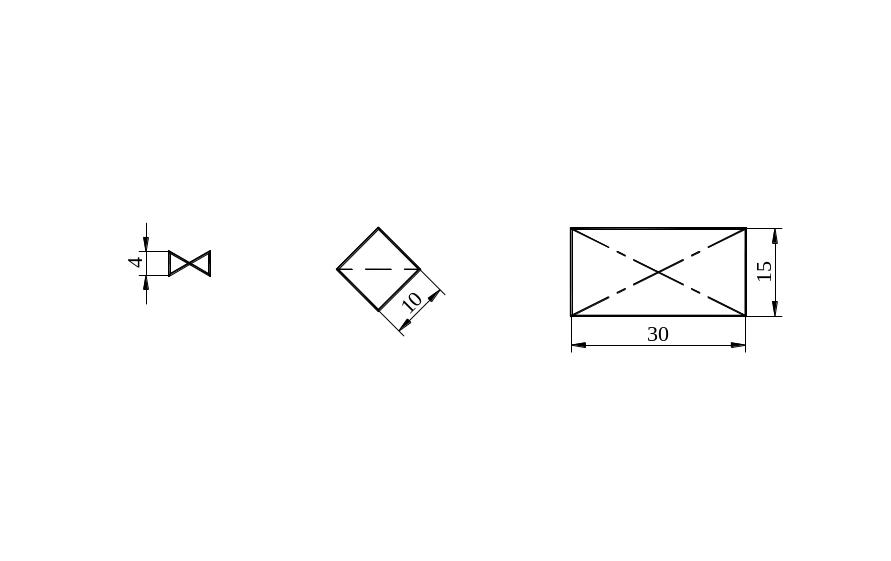

Создать единичные блоки из условных изображений по размерам представленным на рисунках 3…5:
а) клапана запорного проходного (см. рисунок 3) с именем КЗП;
б) фильтра для жидкости (см. рисунок 4) с именем ФЛТ;
в) цистерны (см. рисунок 5) с именем ЦИСТЕРНА.
Рисунок 3 Рисунок 4 Рисунок 5
2. Вставка блока в чертеж
2.1. Команда вставить

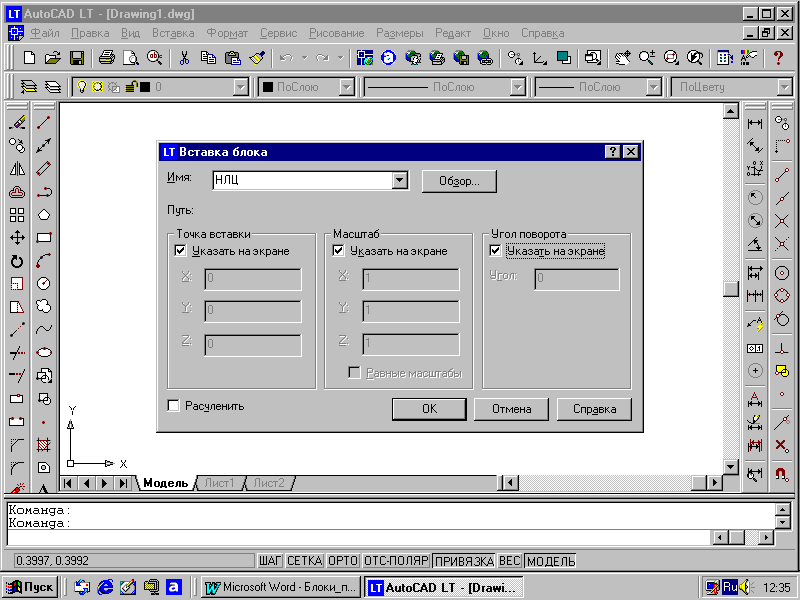

Предварительно определенные блоки можно вставить в текущий чертеж с помощью команды ВСТАВИТЬ, которая раскрывает ДО "Вставка блока" (см. рисунок 6). Команде соответствует пиктограмма БЛОК панели инструментов «Рисование» или пункт ПМ:[Вставка][БЛОК].
Рисунок 6
2.2. Упражнение 3
Вставить ранее созданный в упражнении 1 блок НЛЦ с помощью команды ВСТАВИТЬ.
В диалоговом окне "Вставка блока" в поле "Имя" раскрыть список определенных в текущем рисунке блоков. В списке имен выбрать имя блока НЛЦ. Далее в полях "Точка вставки"; «Масштаб»; «Угол поворота» поставить флажки в окошках "Указать на экране" и щелкнуть по кнопке ОК . На экране появится образ блока. Далее диалог ведется с командной строкой:
Команда: _insert
Точка вставки или [Масштаб/X/Y/Z/ПОворот/ПМасштаб/
ПX/ПY/ПZ/ППоворот]: указать точку вставки блока на экране
Введите масштаб по оси X, укажите второй угол или [Угол/XYZ] <1>: (нажать на правую клавишу мыши, т.е. согласиться с предлагаемым AutoCAD масштабом равным 1)
Масштаб по оси Y <равен масштабу по X>: (нажать на правую клавишу мыши)
Угол поворота <0>:(задать угол поворота блока относительно точки вставки)
Если флажки в этих окнах будут сброшены, то они будут доступны для ввода параметров вставки блока в явном виде.
Ввод отрицательного коэффициента масштабирования для какой-либо из осей (см. поле «Масштаб») позволяет вставить блок в виде зеркального отражения.
2 .3. Упражнение 4
Вставить блок в зеркальном отображении.
Для получения рисунка 7а следует задать Х=-1; для рисунка 7б следует задать Y=-1.
а) б)
Рисунок 7
3. Создание атрибута
3.1. Команда атопр
Под атрибутом понимается специальный примитив AutoCAD, содержащий текст. Записанный в блок, атрибут служит в качестве текстовой переменной, которой можно присваивать различные значения во время вставки блока.
Для создания атрибутов применяется команда АТОПР, которая вызывается из (ПМ:[Рисование][Блок][Задание атрибутов]) и раскрывает ДО "Описание атрибута" .
Создавая блок с атрибутом нужно придерживаться следующей последовательности:
а) нарисовать нужное изображение объекта, которое предполагается включить в блок;
б) создать определение атрибута, при этом на рисунке отобразится имя (шаблон) атрибута, в который вносятся значения при вставке блока;
в) создать блок, выбирая построенное изображение объекта и определение атрибута, при этом и объект и имя атрибута удаляются из рисунка.
