2.3. Расчет нулевой последовательности. Составление схемы замещения нулевой последовательности.

Схема нулевой последовательности существенно отличается от схемы прямой последовательности и в значительной мере определяется местом расположения трансформаторов и соединением их обмоток. Началом схемы нулевой последовательности считают точку, в которой объединены ветви с нулевым потенциалом, а ее концом – место КЗ, в котором приложено . Схема нулевой последовательности представлена на рисунке 2.2.

Рассчитаем сопротивление нулевой последовательности, изобразим схему замещения сети с учетом правила протекания тока нулевой последовательности:

Рисунок 2.2 Схема замещения электрической сети, для расчета нулевой последовательности( значения сопротивлений принимаем равными сопротивлениям элементов представленных на рис 1.1).

Преобразовываем схему относительно сопротивлений Х3 –Х4 –Х5; Х6 –2Хс; 5,5 Хл3.1-5.5Хл3.2 (двухцепная линия выполнена без грозозащитного троса К(0-1)=5,5), все сопротивления приведены к ступени 115кВ(учтем, что в расчете нулевой последовательности одноцепные ВЛ с грозозащитным тросом утроенным сопротивлением, согласно указаниям к выполнению курсового проекта):

Сопротивления ЛЭП определяются:

Изобразим схему:

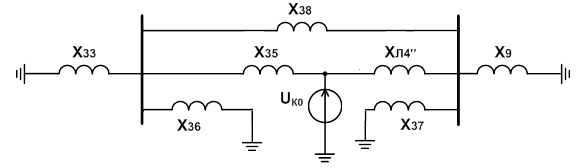

Рисунок 2.8 Схема замещения электрической сети, соответствующая преобразованиям

Преобразуем «звезду» сопротивлений X36- X37- X38 в «треугольник»:

Изобразим схему:

Рисунок 2.9 Схема замещения электрической сети, соответствующая преобразованиям

Преобразуем схему, относительно сопротивлений, параллельного сложения сопротивлений Х₃₃ –Х₃₆, Х₉ –Х₃₇:

Изобразим схему:

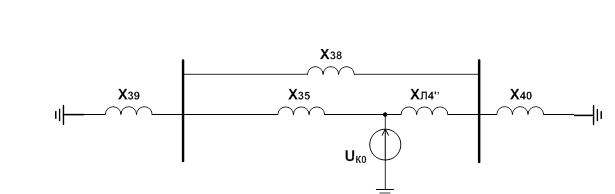

Рисунок 2.10 Схема замещения электрической сети, соответствующая преобразованиям

Преобразуем «треугольник» сопротивлений Х₃₈ –Х₃₅–Х_Л4 а «звезду»:

Изобразим схему:

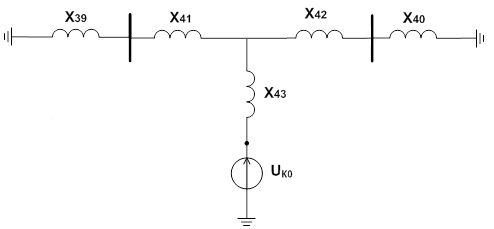

Рисунок 2.11 Схема замещения электрической сети, соответствующая преобразованиям

Преобразуем схему, относительно сопротивлений, последовательного сложения сопротивлений Х₃₉ –Х₄₁, Х₄₂ –Х₄₀, а также расчет источника, а так же определим результирующее сопротивление нулевой последовательности Х₄₆:

Рисунок 2.11 Схема замещения электрической сети, соответствующая преобразованиям

Находим I_k действующие значение периодической слагаемой тока КЗ поврежденных фаз на участке Л3, для этого определяем симметричные составляющие тока КЗ по месту КЗ:

Определяем сопротивление шунта короткого замыкания:

Определяем ток прямой последовательности по месту КЗ для особой фазы А:

Определяем ток обратной последовательности по месту КЗ для особой фазы А:

Определяем ток нулевой последовательности по месту КЗ для особой фазы А:

Полный ток фазы А протекающий по месту КЗ:

Находим токи фаз В и С используя оператор фазы:

-оператор фазы

1)Фаза В

1)Фаза С

Дальше, определяем симметричные составляющие напряжения в точке КЗ К(1) и остаточное напряжение неповрежденных фаз:

Фаза В:

Фаза С:

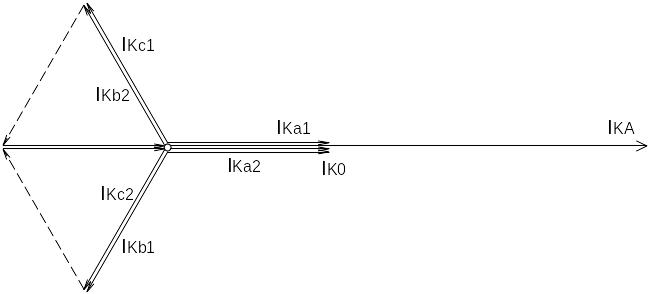

_{Рисунок 2.12 Векторная диаграмма токов по месту (М: 04кА/см)}

Рисунок 2.13 Векторная диаграмма напряжений по месту _{(М:4,3кВ/см)}

Исходные данные:
