3. Преобразование схемы замещения

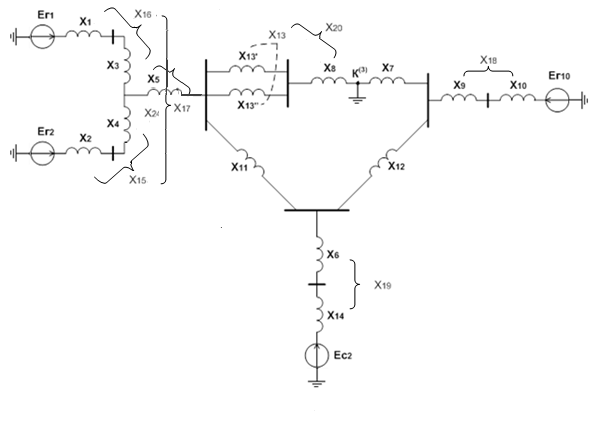

Рис.1.2Рассчетная схема замещения приведенная к ступени напряжения 115кВ до преобразований:

Схема замещения преобразуется до эквивалентной ветви относительно точки КЗ с результирующим значением ЭДС ( ) и сопротивлением ( ) для определения суммарной реактивности реактора.

Используемые приемы преобразования, как правило, основываются на последовательном, параллельном сложении элементов схемы, взаимном эквивалентном преобразованиях «звезды» и «треугольника» сопротивлений; разрезании схемы по вершине приложенной ЭДС [1].

1. Преобразование относительно г1-г2 и тр1; г10-т1 и с2-т6, а также сопротивлений линий 3 и 4; 1.3` ,1.3``,8 (рис. 1.2):

Изобразим схему после преобразований:

Рисунок 1.3. Схема замещения электрической сети, соответствующая упрощениям

1.3.2 Преобразование сопротивлений линий л1, л2 и сопротивления х19из «звезды» в «треугольник»(рис. 1.4.):

Изобразим схему:

Рисунок 1.4 Схема замещения электрической сети, соответствующая упрощениям

1.3.3 Преобразование относительно х24 –х21 , x22-x18, а также расчет эквивалентного источника эдс (Еэ1 и Еэ2) (рис 1.5):

Изобразим схему:

Рисунок 1.5 Схема замещения электрической сети, соответствующая преобразованиям

1.3.4 Преобразование сопротивлений линий Х23, Х20, и линии 4 из «треугольника» в «звезду», а так же сопротивлений Х25- Х27 и Х28- Х26 (рис. 1.6.):

Изобразим схему:

Рисунок 1.6 Схема замещения электрической сети, соответствующая преобразованиям

Преобразование относительно Х₃₀–Х₃₁ –X_29, а также расчет эквивалентного источника ЭДС (Еэ₁ и Еэ₂) (рис 1.6а):

Рисунок 1.6а Схема замещения электрической сети, соответствующая преобразованиям

Рассчитываем ток и мощность трехфазного КЗ:

Рассчитываем ударный ток:

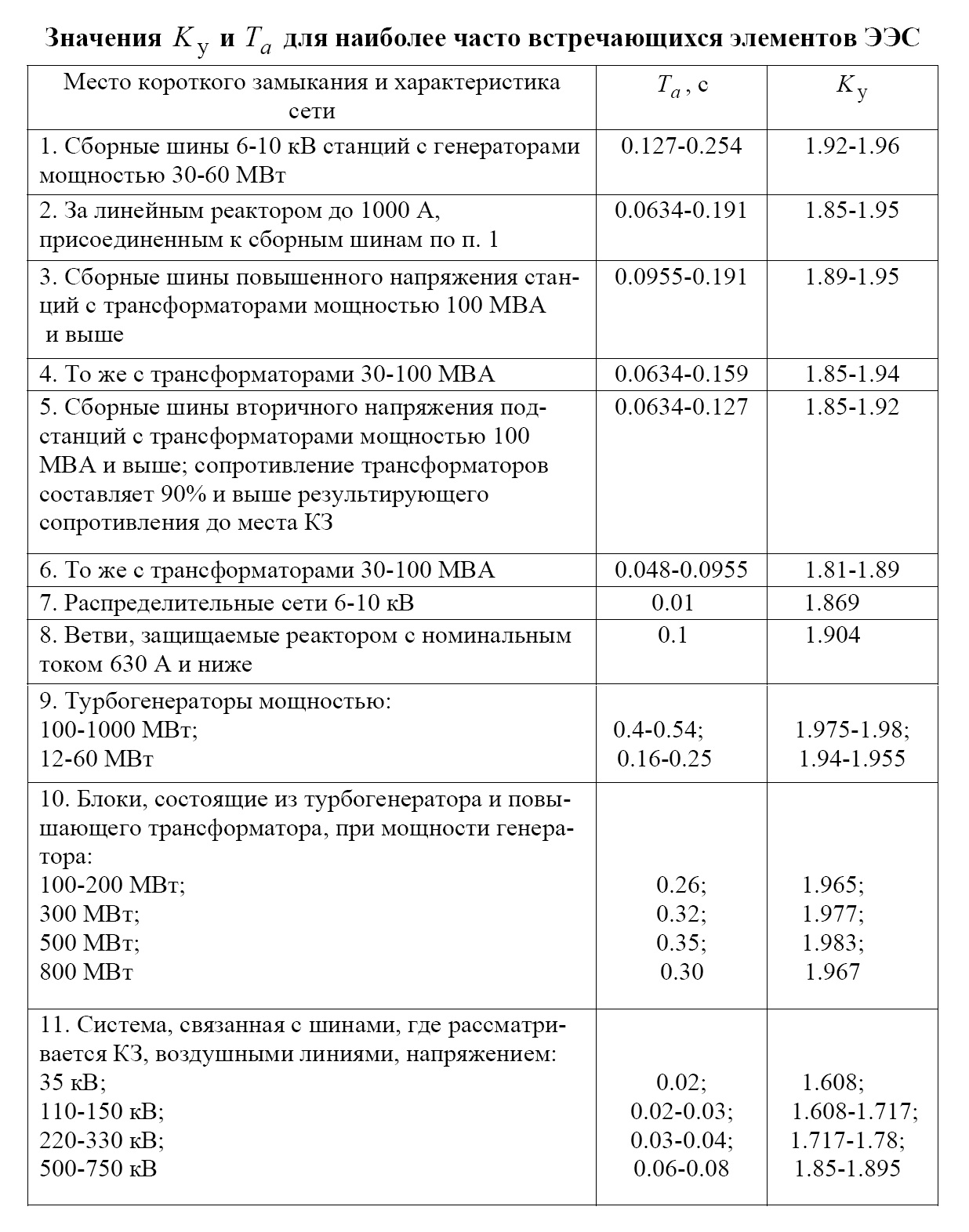

, где К_уд –ударный коэффициент

Рассчитываем остаточное напряжение в узле «∇»:

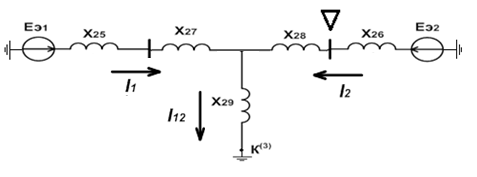

Рисунок 1.7 Схема замещения электрической сети, для нахождения остаточного напряжеия

Исходя из точки КЗ и точки, в которой необходимо рассчитать остаточное напряжение (высокая сторона трансформатораТ1), получаем:

,

где Uкз=0-напряжение по месту КЗ

-ток посылаемый к места КЗ от эквивалентного источника ЭДС ЕЭ2

-ток посылаемый к места КЗ от эквивалентного источника ЭДС ЕЭ

Действующее значение периодической слагаемой тока генератора Г10 для t=0,4с.

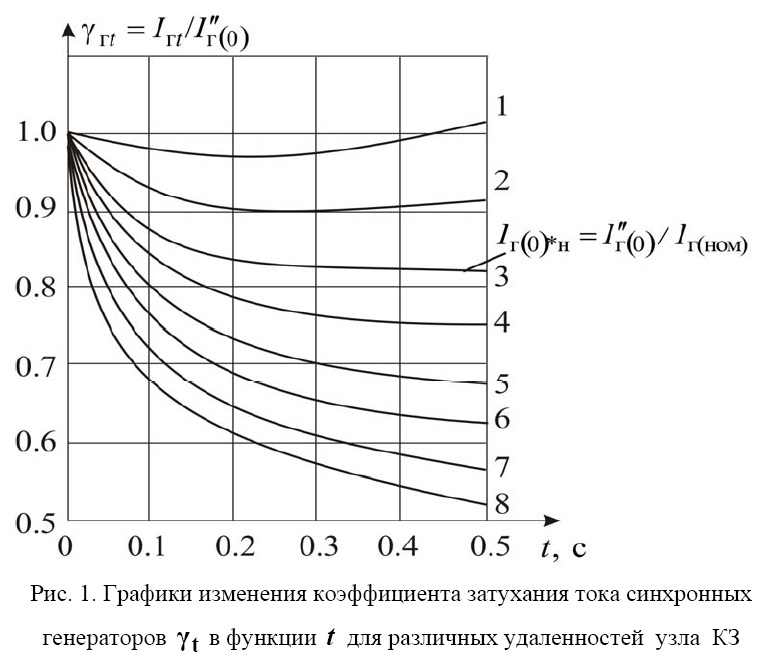

С течением времени периодический ток КЗ. Обусловленный генератором с АРВ, изменяется. Характер этого изменения зависит от удаленности КЗ и момента времени. Для близких КЗ начальный ток в последующем в плоть до установившегося значения имеет затухающий характер. Для средней и особенно большой удаленности, начальный ток после некоторого затухания начинает возрастать под действием АРВ. В практических расчетах учет фактора времени и удаленности источника на периодическую слагаемую осуществляется по типовым кривым (рис.1).

, используя графики определяем коэффициент затухания _Гt =0.76.

Определяем действующее значение периодической слагаемой тока генератора Г10 для t=0,4с:

Исходные данные:
