Санкт–Петербургский Государственный Политехнический Университет

Инженерно–строительный факультет

Разработка проекта сборной железобетонной конструкции рамного типа в виде несущего каркаса одноэтажного однопролётного промышленного здания.

Выполнила:

студентка гр. 4014/1

Давлеткереева А.М.

Проверил:

Кононов Ю.И.

Санкт – Петербург

2012 г.

Оглавление.

Исходные данные

1. Составление габаритной схемы железобетонной рамы и предварительное назначение из практики проектирования размеров поперечных сечений колонны и ригеля

2. Определение нагрузок, действующих на раму

2.1.Собственный вес конструкций

2.2.Снеговая нагрузка

2.3.Ветровая нагрузка

3. Статический расчёт рамы, определение в расчётных сечениях изгибающих моментов, поперечных сил для каждого вида загружения отдельно; составление комбинаций воздействий лето-зима; определение расчётных усилий в расчётных сечениях лето-зима

4. Подбор арматуры в колонне. Два сечения 1-1 и 2-2. Составление схемы армирования колонны.

5. Расчёт и проектирование фундамента стаканного типа под сборную колонну, составление схемы армирования фундамента

6. Определение поперечных сечений ригеля из условия прочности сечений 3-3 и 4-4

7. Проверка прочности принятых сечений ригеля на действие изгибающего момента (сечение 4-4, 1-е предельное состояние) и на действие перерезывающей силы (сечение 3-3, 1-е предельное состояние)

8. Проверка прочности сечения 4-4 из условия трещиностойкости (2-е предельное состояние). Определение прогибов ригеля f ≤ [f] (2-е предельное состояние)

Исходные данные.

1. Высота колонны от пола до низа ригеля:

H = 8 м

2. Пролет рамы:

L = 14 м

3. Шаг рамы в продольном направлении здания:

D = 6 м

4. Место строительства объекта:

ветер V зона;

снег V зона

5. Расчетное сопротивление грунта:

R_гр = 240

6. Способ натяжения высокопрочной арматуры в ригеле:

На упоры

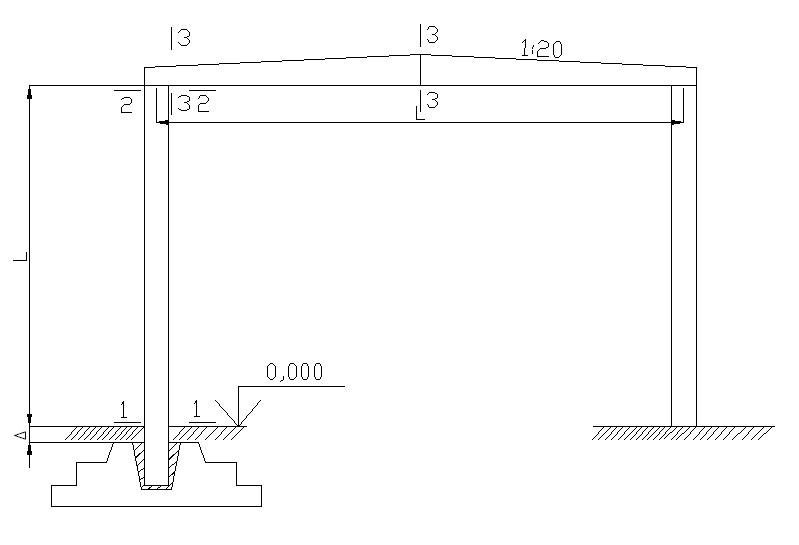

1. Составление габаритной схемы железобетонной рамы и предварительное назначение из практики проектирования размеров поперечных сечений колонны и ригеля.

Предварительные размеры сечений колонны и ригеля назначаем на основании опыта проектирования с учётом требований норм.

1) Колонна

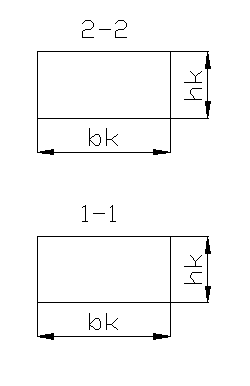

Предварительные размеры сечения колонны в сечениях 1-1 и 2-2

Высота сечения колонны , где - расчетная длина колонны.

H = 8 м – расстояние от пола здания до низа ригеля

П римем следующие сечения колонны:

2) Ригель

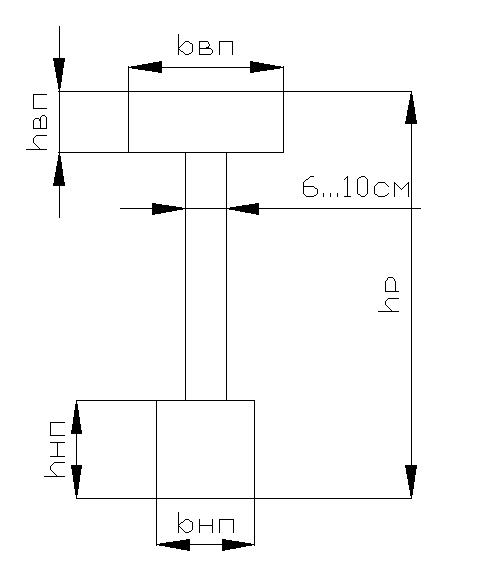

Предварительные размеры сечения ригеля в сечении 4-4

где L = 14 м пролет рамы

примем

,

примем

,

примем

, где ,но

примем

δ = 6..10 см , т.к. мы используем способ натяжения высокопрочной арматуры в ригеле на упоры; δ =8 см.

Предварительные размеры сечения ригеля в сечении 3-3

, где L = 12 м пролет рамы

60..80 см,

∆ ,где ∆ = 0,05 = 0,35 м

1,2 – 0,35 0,85 м

Принятые размеры сечений:

Колонны – 60 х 30 см²

Верхней полки ригеля – 35 х 20 см²

Нижней полки ригеля – 27 х 27 см²

δ =8 см

2. Определение нагрузок, действующих на раму.

2.1 Нагрузка от собственного веса конструкции.

Нагрузка от собственного веса конструкции складывается из:

- веса кровельного покрытия G_кр

- веса ригеля G_р

- веса самой колонны G_к

Элемент покрытия	,		,
1. 2 Слоя рубероида	0,1	1,1	0,11
2. Цементная стяжка ,	0,4	1,2	0,48
3. Утеплитель: пенобетон ,	0,8	1,2	0,96
4. Ж/Б плита ,	2,5	1,1	2,75
∑	3,8		4,3

- Нагрузка от веса кровельного покрытия

- Нагрузка от собственного веса ригеля

= = 2302

,

где = 25 – удельный вес железобетона

где = 1,1 – коэффициент надежности по нагрузке

- Нагрузка от собственного веса части колонны

Принято:
