Расслоения в зонах км по сечению образца

Рис. 3.10. Анализ сечений образца в зоне дефекта от удара.

Расслоения в зонах км по сечению образца в месте удара

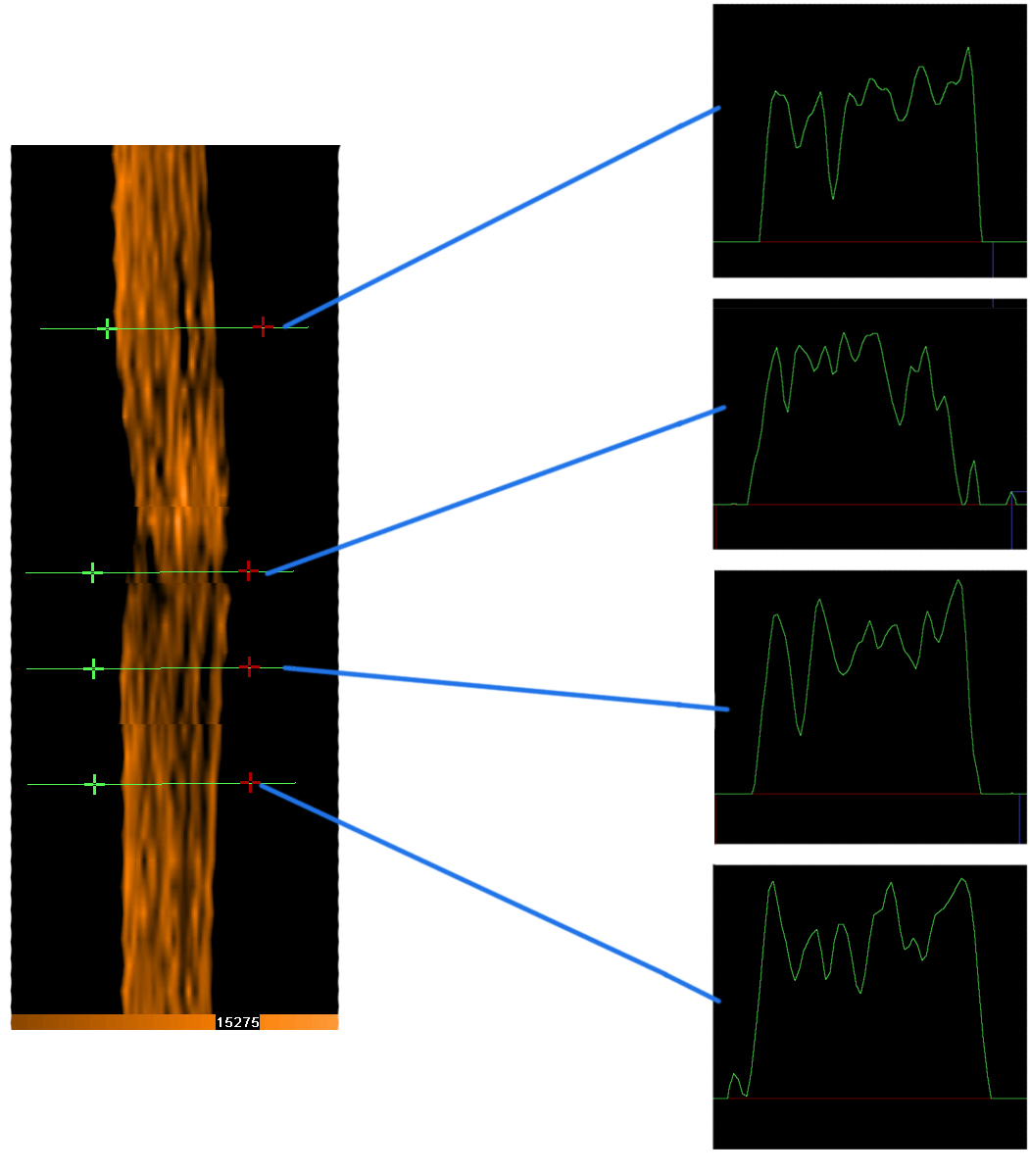

Рис. 3.11. Детальный анализ зоны дефекта от ударного воздействия.

Локальная зона

Гистограмма плотности км

Зона 1

Зона 2

Зона 3

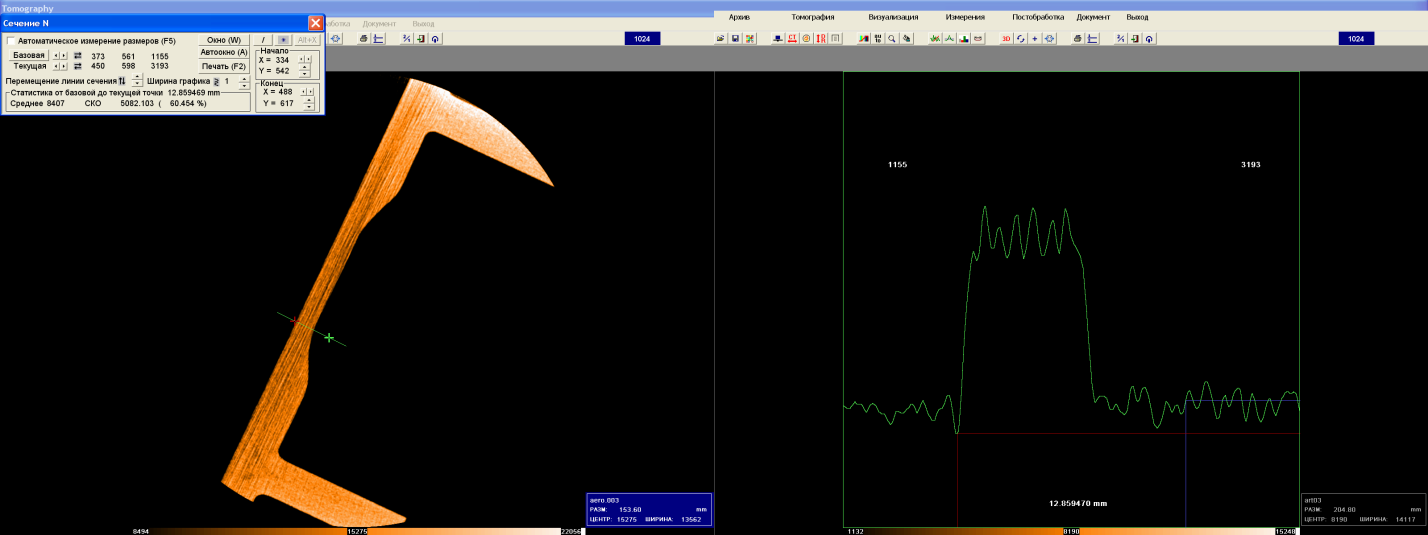

Рис. 3.1. Обработка цифровой томограммы. Построение гистограммы распределения плотности сканированного материала вдоль выбранной кривой.­­­

Локальная зона

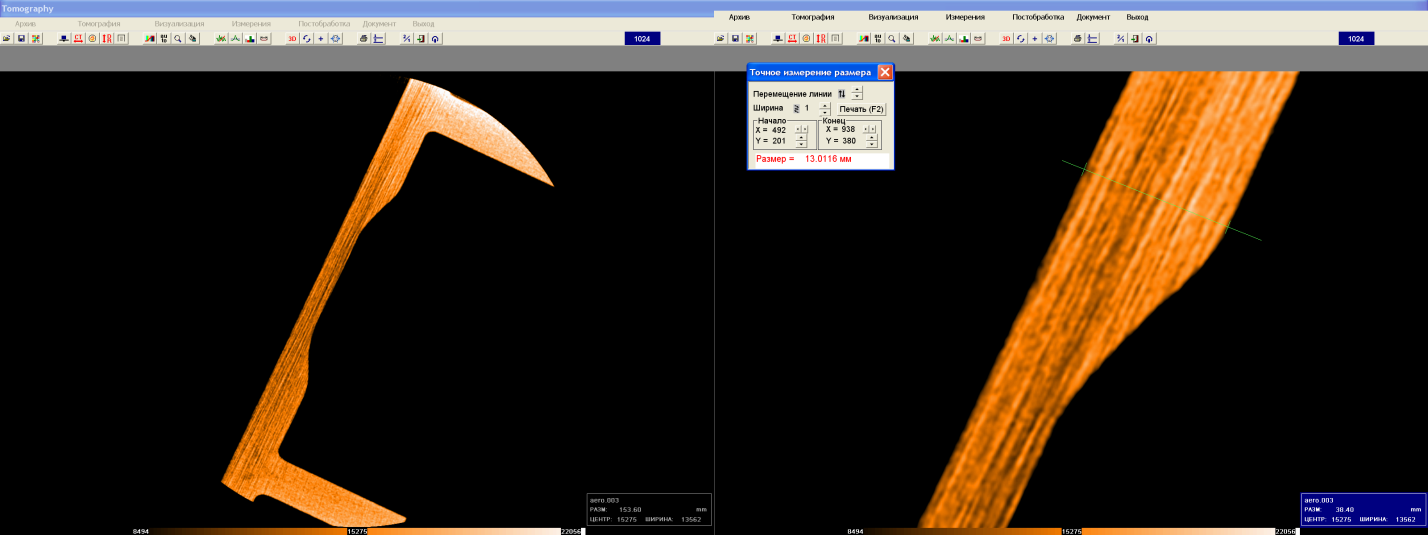

Рис. 3.2. Обработка цифровой томограммы. Выделение исследуемой зоны в сечении КМ и получение статистики распределения плотностей в этой зоне.

Локальная зона

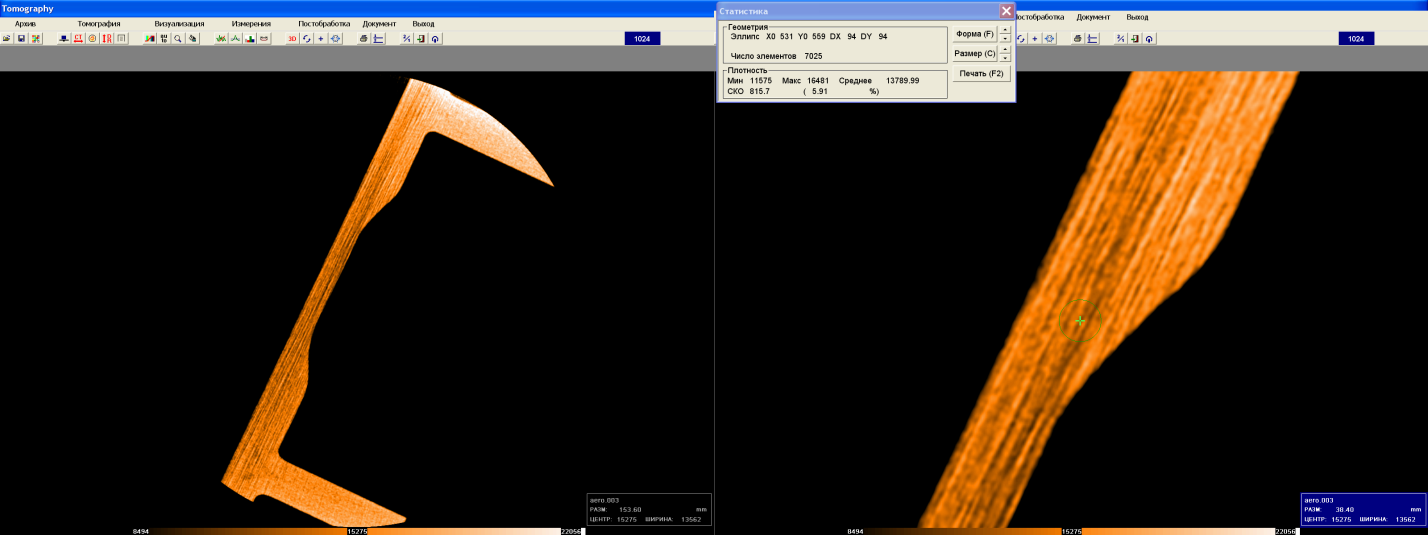

Рис. 3.3. Вычисление статистических параметров в отмеченной зоне томограммы КМ.

Локальная зона

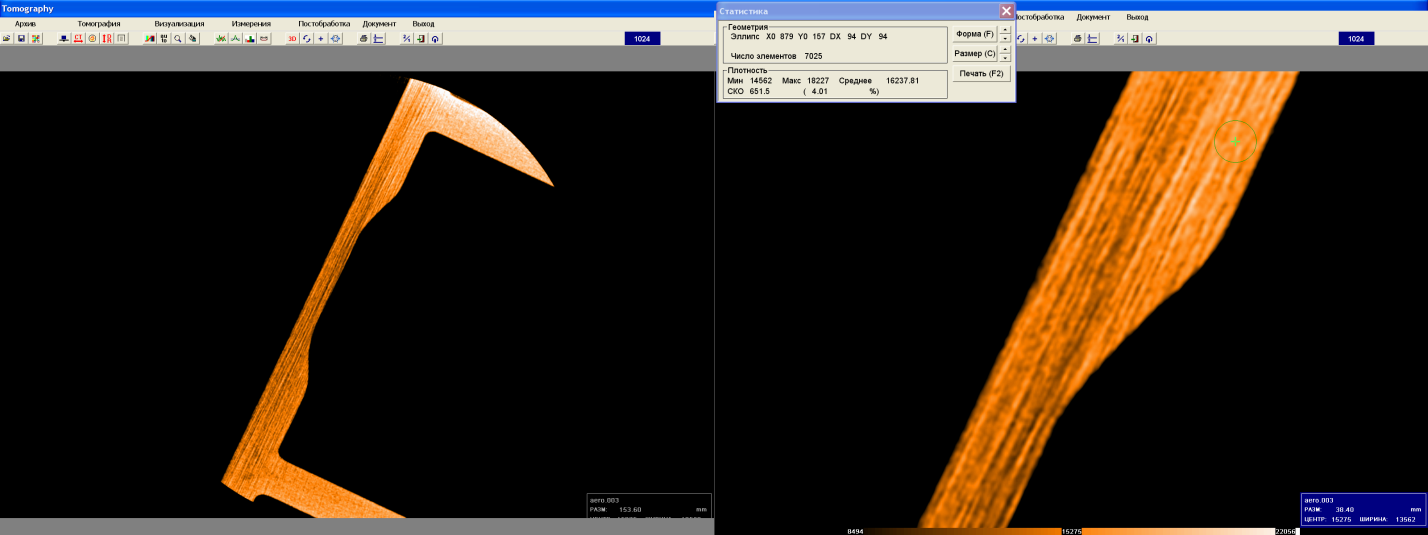

Рис. 3.4. Статистика по координатам (по толщине зоны).

Локальная зона

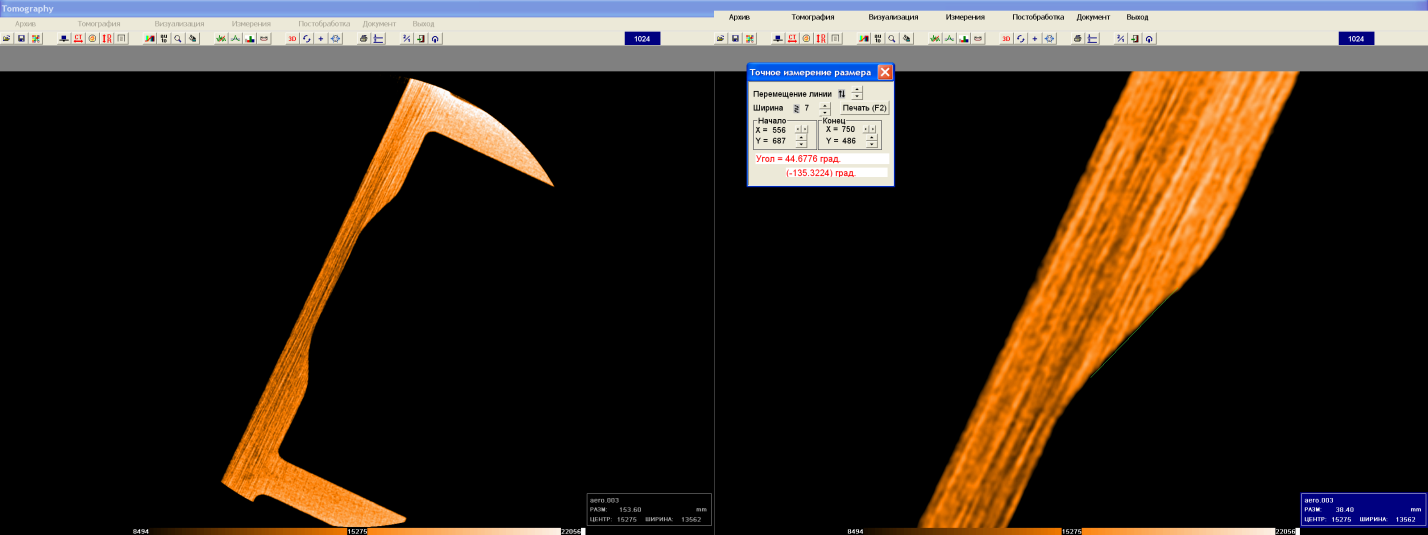

Рис. 3.5. Статистика по угловому размеру. Автоматическое измерение геометрических размеров элементов контролируемой структуры.

Локальная зона

Статистическая обработка результатов эксперимента

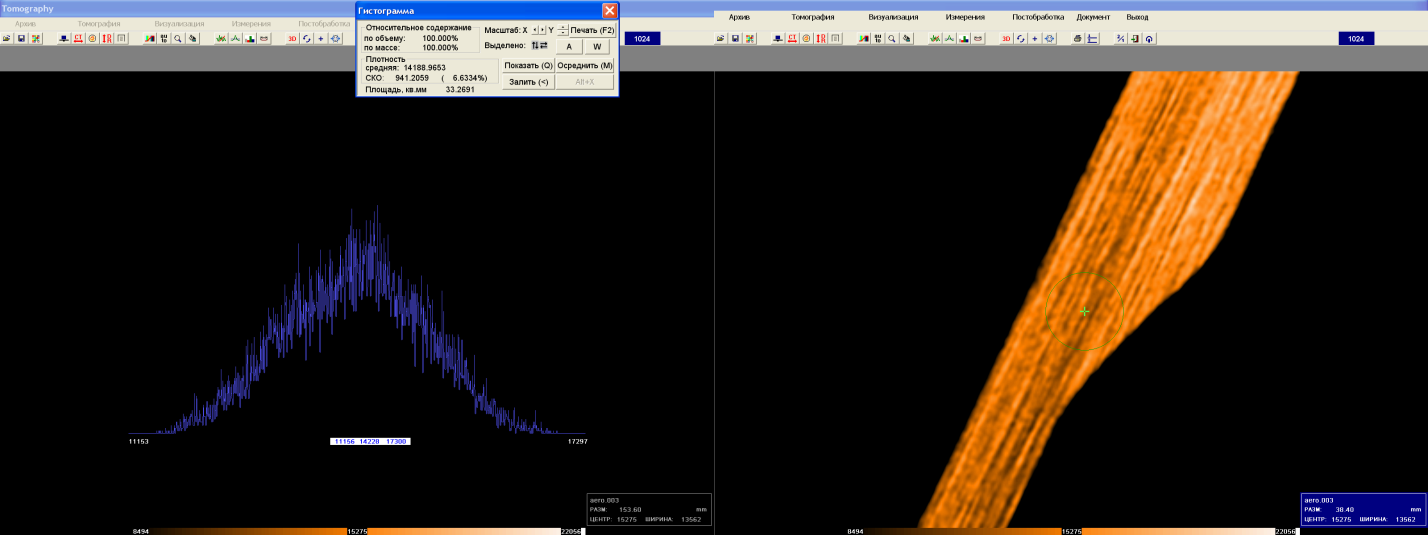

Рис. 3.6. Расчет гистограммы распределения значений плотности материала (КМ) в пределах заданной области.

Рис. 3.7. Примеры отчетов по результатам сканирования образцов.
