Курсовой проект

Тема: «Расчет параметров технологическиских процессов очистной выемки»

П о дисциплине: Процессы очистных работ при подземной разработке рудных месторождений полезных ископаемых

(наименование учебной дисциплины согласно учебному плану)

Выполнил: студент гр. ТПР-10 /Иванов М.С./

(шифр группы) (подпись) (Ф.И.О.)

Проверил: ст.преподаватель _______ /Васильев В.Е./

(должность) (подпись) (Ф.И.О.)

Санкт-Петербург

2013

Аннотация

В данном курсовом проекте рассчитываются процессы очистной выемки при скважинной отбойке руды системой разработки подэтажными штреками.

The summary

In the given coerce project the economic efficiency from change of the schedule of an actual mining of the unit is calculated at the expense of elimination of idle times by activity of the equipment.

Введение

Системы разработки с отбойкой руды из подэтажных выработок применяют в мощных крутопадающих месторождениях. При мощности до 15—20 м камеры располагают по простиранию рудного тела, при большей — вкрест простирания. Ширина междукамерных целиков в зависимости от ширины камер и устойчивости руды составляет 6—15 м. Отбойка секционная; фронт отбойки обычно вертикальный.

Подготовительные работы заключаются в проведении откаточного штрека 5, рудных восстающих 1, штрека скреперования 3, рудоспусков соединяющих откаточный штрек и штрек скреперования 6, выпускных воронок 4, подэтажных штреков 2.

Подготовительные работы могут меняться в зависимости от способа отбойки руды, расположения камер длинной стороной по простиранию, способа выпуска руды из камер.

В очистные работы входят отбойка и выпуск руды. Отбойку руды производят веерными комплектами скважин, пробуренных из подэтажных штреков скважинами пробуренными на всю высоту пожэтажа из подэтажных штреков.

Руду выпускают в штрек скреперования, где работает скреперная лебедка, перемещающая рудную массу в рудоскуск к откаточному штреку.

Рис.1

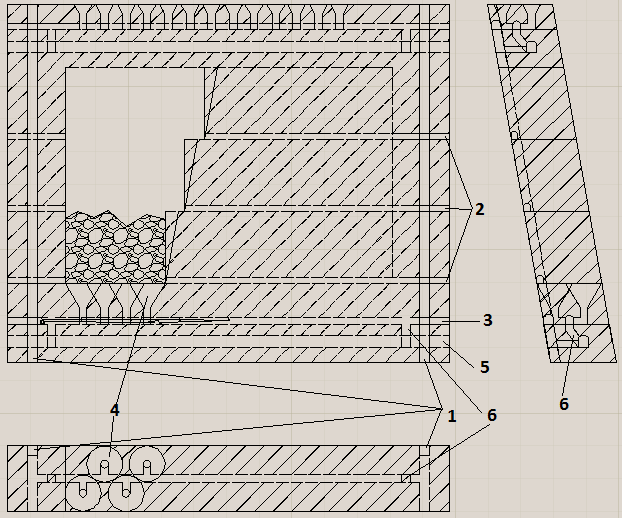

1-Рудные восстающие, 2-Подэтажные штреки, 3-Штрек скреперования, 4-Выпускные воронки, 5-Откаточный штрек, 6-Рудоспуски.

Применяемое оборудование:

  1. НКР100БП-00 [3]

Диаметр скважин: 100 мм

Глубина бурения: 80 м

Расход воздуха 16 м3/мин

Длина податчика: 1950 мм

Ширина податчика: 540 мм

Высота податчика:665 мм

Направление бурения 0-360˚

Производительность техническая: 1,5 м/ч

2) ВАХШ-5 (ЗНП-5) [4]

Диаметр скважин: 56-105 мм

Глубина бурения: 10-30 м

Производительность техническая: 43 кг/мин;

3) 110ЛС-3СМА [5]

Лебедка трехбарабаная;

Номинальная мощность: 110 КВт;

Расположение двигателя: соосное;

Среднее тяговое усилие на рабочем барабане: 80000Н;

Средняя скорость каната рабочего хода: 1,5м/с;

Средняя скорость каната холостого хода: 2,1м/с;

Наибольший диаметр рабочего каната: 23мм;

Расчетная канатоемкость барабана: 125м;

График работы рудника 305 дней в год по 3 смены.

Расчет скважиной отбойки:

  1. Определение линии наименьшего сопротивления:

- диаметр скважины 100 мм = 0,1 м;

- плотность ВВ в заряде(при использовании для отбойки руды гранулита АС-8,плотность ВВ в заряде принимается 0,92 г/см3 = 920 кг/м .

- коэффициент сближения зарядов, ориентировочно составляет 0,6-1,3;

- удельный расход ВВ (кг)

- относительная длина заряда в скважине при веерном расположении скважин принимается 0,6-0,7.

  1. Расстояние между концами скважин:

  1. Недозаряд оконтуривающих скважин:

  1. Расстояние между концами в остальных скважинах:

  1. Объем отбиваемого слоя:

b - ширина отбиваемого слоя;

h – высота отбиваемого слоя;

- площадь выработки;

  1. Ориентировочное количество ВВ для отбойки:

  1. Количество ВВ в одном метре скважины:

- коэффициент плотности заряжания (для сыпучих ВВ равен 1)

  1. Общая длина заряда:

Число скважин в веере и их параметры:

ё№ скважины

Угол наклона, градус

Длина скважины, м

Длина заряда,м

Длина недозаряда, м

Масса ВВ в скважине, кг

1

103

19,8

17,9

1,9

129,417

2

94

19,2

13,5

5,7

97,605

3

85

19,3

17,4

1,9

125,802

4

76

19,8

14,1

5,7

101,943

5

70

20,5

18,6

1,9

134,478

6

61

22

16,3

5,7

117,849

7

53

24,2

22,3

1,9

161,229

8

45

21,4

15,7

5,7

113,511

9

36

19,5

17,6

1,9

127,248

10

26

18,2

12,5

5,7

90,375

11

16

17,5

15,6

1,9

112,788

12

6

17,5

11,8

5,7

85,314

13

356

18

16,1

1,9

116,403

Итого:

256,9

209,4

47,5

1513,962

  1. Корректировка расстояния между веерами и объемом руды отбиваемого в слое:

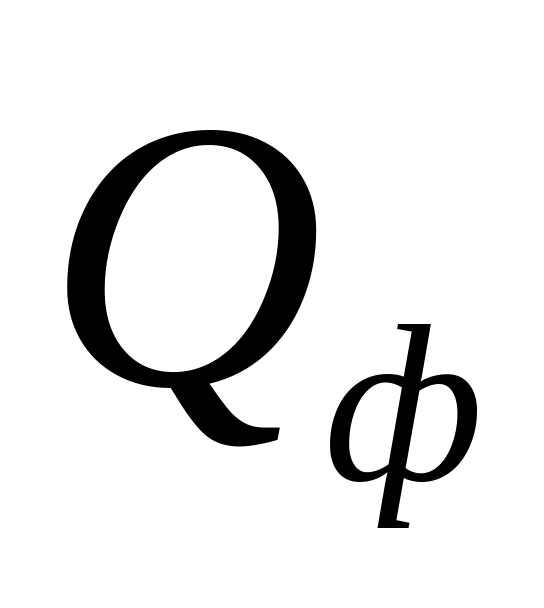

- фактическая масса ВВ в веере определенная графически, 1513,9кг

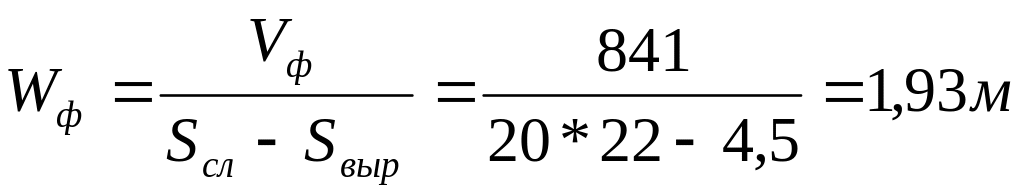

  1. Фактическое расстояние между веерами:
