Лабораторная работа 3. Исследование работы фильтров
1. ЦЕЛЬ РАБОТЫ
1.1. Исследовать емкостной фильтр.
1.2. Измерить основные параметры фильтра.
2. ПРИБОРЫ И ОБОРУДОВАНИЕ
2.1. Лабораторный стенд ЛСИП ЭВТ.
2.2. Осциллограф C1-72.
2.3. Комбинированный прибор Ц4312 (или аналог).
3. ТЕХНИКА БЕЗОПАСНОСТИ
3.1. Перед началом работы ознакомится с инструкцией по техники безопасности №1-02: «Выполнение лабораторно-практических работ на ПЭВМ» и инструкцией №2-95: «Оказание первой помощи пострадавшим от электрического тока».
3.2. Работать с оборудованием в строгом соответствии с инструкцией к лабораторной работе.
4. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

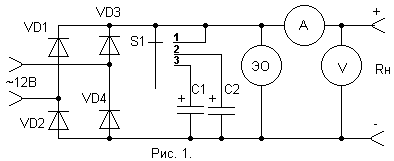

4.1. Исследуемая схема приведена на рис.1.
4.2. Собрать схему.
4.3. Включить стенд. Поставить переключатель S1 в положение 1.
4.4. Зарисовать осциллограмму напряжения. Определить коэффициент пульсации по формуле 1:
Кп вх = U2м/ U
где Кп вх - пульсации входа.
U2м - амплитуда второй гармонии.
U - показания вольтметра.
4.4. Поставить переключатель S1 в положение 2.
4.5. Изменяя положение резистора Rн заполнить табл. 1.
Таблица 1
RН |
Rн max |
Rн 3 |
Rн 2 |
Rн 1 |
Rн min |
I0 |
|
|
|
|
|
U0 |
|
|
|
|
|
Kн вх |
|
|
|
|
|
q |
|
|
|
|
|
4.6. По результатам таблицы построить графики зависимости I0= f(RH); Kn вых = f (RH);
I0 = U0; q= f(Kп вых).
4.7. Перевести переключатель S1 в положение 3 и повторить пункты 4.5.-4.6.
4.8. Сделать вывод по графику зависимостей.
5. КОНТРОЛЬНЫЕ ВОПРОСЫ
5.1. Почему с увеличением тока напряжение на выходе падает.
5.2. Как измеряется коэффициент пульсации входа при использование параллельных элементов.
5.3. Основные параметры фильтра и их значения.
5.4. Преимущества и недостатки фильтров на РЭ и электронных фильтров.
6. СОДЕРЖАНИЕ ОТЧЕТА
6.1. Цель работы.
6.2. Приборы и оборудование.
6.3. Порядок выполнения работы.
6.3.1. Исследуемая схема.
6.3.2. Таблицы результатов измерений и рассчитанные значения.
6.3.3. Графики зависимостей.
6.4. Выводы по работе.
6.5. Контрольные вопросы.
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
1. Вересов Г.П., “Электропитание бытовой радиоэлектронной аппаратуры”, М: Радио и связь, 1983 г.
2. Гершунский, Б.С. “Расчет основных электронных и полупроводниковых схем в примерах”, Киев: Вища школа, 1967 г.
3. Артамонов В.И., “Источники электропитания радиоустройств”, М: Энергоиздат, 1982 г.
Лабораторная работа 4. Исследование компенсационного стабилизатора напряжения
1. ЦЕЛЬ РАБОТЫ
1.1. Изучить работу схемы компенсационного стабилизатора и определить его технических показателей.
2. ПРИБОРЫ И ОБОРУДОВАНИЕ
2.1. Лабораторный стенд ЛСИП ЭВТ.
2.2. Осциллограф C1-72.
2.3. Комбинированный прибор Ц4312 (или аналог).
3. ТЕХНИКА БЕЗОПАСНОСТИ
3.1. Перед началом работы ознакомится с инструкцией по техники безопасности №1-02: «Выполнение лабораторно-практических работ на ПЭВМ» и инструкцией №2-95: «Оказание первой помощи пострадавшим от электрического тока».
3.2. Работать с оборудованием в строгом соответствии с инструкцией к лабораторной работе.
4. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

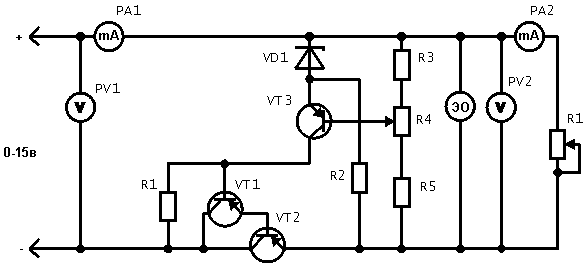

4.1. Исследуемая схема приведена на рис.1.
4.2. Определение зависимости выходного напряжения от входного при постоянной нагрузке.
4.2.1. Подключить приборы согласно схеме.
4.2.2. Подать на вход стабилизатора напряжение источника питания 12 В и измерить напряжение на выходе. Изменяя напряжение на входе от 0 до 12 В измерять напряжение на выходе (произвести 6 измерений с шагом в 2 вольта).
4.2.3. Результаты измерений занести в табл. 1.
Таблица 1
№ измерения |
1 |
2 |
3 |
4 |
5 |
6 |
Uвх |
|
|
|
|
|
|
Uвых |
|
|
|
|
|
|
4.2.4. По результатам измерений построить график зависимости выходного напряжения от входного.
4.3. Определение коэффициента стабилизации.
4.3.1. Определите по графику п. 4.2.4. напряжение стабилизации.
4.3.2. Установите напряжение на входе так, чтобы Uвых = Uст. После этого произведите поочередно расстройку напряжения на входе +- 20% от установленного значения.
4.3.3. Результаты измерений занесите в табл.2
Таблица 2
|
-20% |
0 |
+20% |
Uвх |
|
|
|
Uвых |
|
|
|
4.3.4. Рассчитайте коэффициент стабилизации по формуле 1.
Кст = |
Uвх / Uвых |
Uвых * Uвх |
4.4. Снятие нагрузочной характеристики.
4.4.1. Установите на выходе напряжение стабилизации.
4.4.2. Изменяя сопротивление нагрузки измерить выходной ток и напряжение.
4.4.3. Результаты измерений занести в табл. 3.
Таблица 3
|
Rн max |
Rн 3 |
Rн 2 |
Rн 1 |
Rmin |
Iвых |
|
|
|
|
|
Uвых |
|
|
|
|
|
4.4.4. По результатам измерений построить графики зависимости выходного напряжения от тока нагрузки.
5. КОНТРОЛЬНЫЕ ВОПРОСЫ
5.1. Назначение элементов схемы.
5.2. Что показывает статическая ошибка.
5.3. Почему в формуле определения внутреннего сопротивления стабилизатора стоит знак “-”.
6. СОДЕРЖАНИЕ ОТЧЕТА
6.1. Цель работы.
6.2. Приборы и оборудование.
6.3. Порядок выполнения работы.
6.3.1. Исследуемая схема.
6.3.2. Таблицы результатов измерений и рассчитанные значения.
6.3.3. Графики зависимостей.
6.4. Выводы по работе.
6.5. Контрольные вопросы.
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
1. Вересов Г.П., “Электропитание бытовой радиоэлектронной аппаратуры”, М: Радио и связь, 1983 г.
2. Гершунский, Б.С. “Расчет основных электронных и полупроводниковых схем в примерах”, Киев: Вища школа, 1967 г.
3. Артамонов В.И., “Источники электропитания радиоустройств”, М: Энергоиздат, 1982 г.
