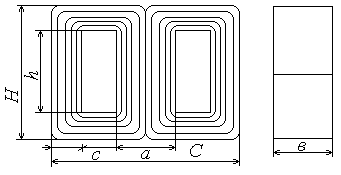

Типові броньові стрічкові магнітопроводи
Таблиця 4.
¦
¦Акти-¦Cере-¦Пере-
¦Aктив-¦Маса ¦ Орієнтовна
Позначення ¦ ¦вна ¦дня ¦різ ¦ний ¦магні-¦ потужність
магнитопро- ¦ ¦площа¦дов- ¦сталі,¦об'єм ¦топро-¦ трансформатору
воду ¦ ¦пере-¦жина ¦ х, ¦магні-¦воду, ¦ Вт. , на час-
¦ ¦різу ¦маг- ¦пере- ¦топро-¦ г , ¦ тотах ,Гц
¦ ¦маг- ¦ніт- ¦різ ¦воду ¦ Gст. +
¦ ¦ніто-¦ної ¦вікна,¦см , ¦ ¦ ¦
¦ ¦про- ¦сило-¦см , ¦Vст. ¦ ¦ 50 ¦ 400
++воду,¦вої ¦Qc ,Qo¦ ¦ ¦ ¦
¦ Р о з м і р и , мм ¦см кв¦лінії¦ ¦ ¦ ¦ ¦
++Qc.a.¦см , ¦ ¦ ¦ ¦ ¦
¦ а ¦ h ¦ c ¦ C ¦ H ¦ B ¦ ¦Lст ¦ ¦ ¦ ¦ ¦
1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12 ¦ 13 ¦ 14
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ШЛ10 х 10 ¦ 10 ¦ 25,0¦ 10 ¦ 40 ¦ 35,0¦ 10 ¦ 0,87¦ 8,5¦ 2,5¦ 7,40¦ 67 ¦ -- ¦ 37
ШЛ10 х 12,5 ¦ 10 ¦ 25,0¦ 10 ¦ 40 ¦ 35,0¦ 12,5¦ 1,09¦ 8,5¦ 3,12¦ 9,26¦ 71 ¦ -- ¦ 47
ШЛ10 х 16 ¦ 10 ¦ 25,0¦ 10 ¦ 40 ¦ 35,0¦ 16 ¦ 1,39¦ 8,5¦ 4,0¦ 11,80¦ 91 ¦ -- ¦ 56
ШЛ10 х 20 ¦ 10 ¦ 25,0¦ 10 ¦ 40 ¦ 35,0¦ 20 ¦ 1,74¦ 8,5¦ 5,0¦ 14,80¦ 113 ¦ -- ¦ 67
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ШЛ12 х 12,5 ¦ 12 ¦ 30,0¦ 12 ¦ 48 ¦ 42,0¦ 12,5¦ 1,31¦ 10,2¦ 5,4¦ 13,36¦ 100 ¦ 9 ¦ 80
ШЛ12 х 16 ¦ 12 ¦ 30,0¦ 12 ¦ 48 ¦ 42,0¦ 16 ¦ 1,68¦ 10,2¦ 6,9¦ 17,10¦ 130 ¦ 10 ¦ 94
ШЛ12 х 20 ¦ 12 ¦ 30,0¦ 12 ¦ 48 ¦ 42,0¦ 20 ¦ 2,10¦ 10,2¦ 8,7¦ 21,40¦ 165 ¦ 13 ¦ 112
ШЛ12 х 25 ¦ 12 ¦ 30,0¦ 12 ¦ 48 ¦ 42,0¦ 25 ¦ 2,63¦ 10,2¦ 10,8¦ 26,80¦ 205 ¦ 16 ¦ 135
ШЛ16 х 16 ¦ 16 ¦ 40,0¦ 16 ¦ 64 ¦ 56,0¦ 16 ¦ 2,24¦ 13,6¦ 16,6¦ 30,46¦ 235 ¦ 20 ¦ 158
ШЛ16 х 20 ¦ 16 ¦ 40,0¦ 16 ¦ 64 ¦ 56,0¦ 20 ¦ 2,80¦ 13,6¦ 20,5¦ 38,10¦ 295 ¦ 26 ¦ 195
ШЛ16 х 25 ¦ 16 ¦ 40,0¦ 16 ¦ 64 ¦ 56,0¦ 25 ¦ 3,50¦ 13,6¦ 25,6¦ 47,60¦ 370 ¦ 33 ¦ 250
ШЛ16 х 32 ¦ 16 ¦ 40,0¦ 16 ¦ 64 ¦ 56,0¦ 32 ¦ 4,50¦ 13,6¦ 32,6¦ 61,20¦ 470 ¦ 43 ¦ 300
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ШЛ20 х 20 ¦ 20 ¦ 50,0¦ 20 ¦ 80 ¦ 70,0¦ 20 ¦ 3,50¦ 17,1¦ 40,0¦ 59,90¦ 460 ¦ 54 ¦ 330
ШЛ20 х 25 ¦ 20 ¦ 50,0¦ 20 ¦ 80 ¦ 70,0¦ 25 ¦ 4,40¦ 17,1¦ 50,0¦ 75,20¦ 575 ¦ 68 ¦ 380
ШЛ20 х 32 ¦ 20 ¦ 50,0¦ 20 ¦ 80 ¦ 70,0¦ 32 ¦ 5,60¦ 17,1¦ 64,0¦ 95,80¦ 735 ¦ 86 ¦ 450
ШЛ20 х 40 ¦ 20 ¦ 50,0¦ 20 ¦ 80 ¦ 70,0¦ 40 ¦ 7,10¦ 17,1¦ 80,0¦121,40¦ 920 ¦ 110 ¦ 510
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ШЛ25 х 25 ¦ 25 ¦ 62,5¦ 25 ¦ 100 ¦ 87,5¦ 25 ¦ 5,50¦ 21,3¦ 98,0¦117,00¦ 900 ¦ 135 ¦ 610
ШЛ25 х 32 ¦ 25 ¦ 62,5¦ 25 ¦ 100 ¦ 87,5¦ 32 ¦ 7,10¦ 21,3¦ 125,0¦151,20¦ 1150 ¦ 170 ¦ 730
ШЛ25 х 40 ¦ 25 ¦ 62,5¦ 25 ¦ 100 ¦ 87,5¦ 40 ¦ 8,80¦ 21,3¦ 156,0¦187,40¦ 1440 ¦ 210 ¦ 810
ШЛ25 х 50 ¦ 25 ¦ 62,5¦ 25 ¦ 100 ¦ 87,5¦ 50 ¦11,00¦ 21,3¦ 195,0¦234,00¦ 1800 ¦ 260 ¦ 990
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ШЛ32 х 32 ¦ 32 ¦ 80,0¦ 32 ¦ 128 ¦112,0¦ 32 ¦ 9,10¦ 27,3¦ 261,0¦284,40¦ 1900 ¦ 310 ¦ 1200
ШЛ32 х 40 ¦ 32 ¦ 80,0¦ 32 ¦ 128 ¦112,0¦ 40 ¦11,30¦ 27,3¦ 328,0¦308,50¦ 2370 ¦ 390 ¦ 1400
ШЛ32 х 50 ¦ 32 ¦ 80,0¦ 32 ¦ 128 ¦112,0¦ 50 ¦14,20¦ 27,3¦ 410,0¦388,00¦ 2970 ¦ 490 ¦ 1650
ШЛ32 х 64 ¦ 32 ¦ 80,0¦ 32 ¦ 128 ¦112,0¦ 64 ¦18,10¦ 27,3¦ 523,0¦494,00¦ 3800 ¦ 680 ¦ 1940
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ШЛ40 х 40 ¦ 40 ¦100,0¦ 40 ¦ 160 ¦140,0¦ 40 ¦14,20¦ -- ¦ 640,0¦486,00¦ 3720 ¦ 690 ¦ 2200
ШЛ40 х 50 ¦ 40 ¦100,0¦ 40 ¦ 160 ¦140,0¦ 50 ¦17,70¦ 34,2¦ 800,0¦605,00¦ 4650 ¦ 850 ¦ 2500
ШЛ40 х 64 ¦ 40 ¦100,0¦ 40 ¦ 160 ¦140,0¦ 64 ¦22,70¦ -- ¦1025,0¦776,00¦ 5960 ¦ 1000 ¦ 3000
ШЛ40 х 80 ¦ 40 ¦100,0¦ 40 ¦ 160 ¦140,0¦ 80 ¦28,40¦ -- ¦1280,0¦971,00¦ 7430 ¦ 1200 ¦ 3500
Типові стержньові стрічкові магнітопроводи
Таблиця 5.
¦
¦Акти-¦Cере-¦Пере-
¦Aктив-¦Маса ¦ Орієнтовна
Позначення ¦ ¦вна ¦дня ¦різ ¦ний ¦магні-¦ потужність
магнитопро- ¦ ¦площа¦дов- ¦сталі,¦об'єм ¦топро-¦ трансформатору
воду ¦ ¦пере-¦жина ¦ х, ¦магні-¦воду, ¦ Вт. , на час-
¦ ¦різу ¦маг- ¦пере- ¦топро-¦ г , ¦ тотах ,Гц
¦ ¦маг- ¦ніт- ¦різ ¦воду ¦ Gст. +
¦ ¦ніто-¦ної ¦вікна,¦см , ¦ ¦ ¦
¦ ¦про- ¦сило-¦см , ¦Vст. ¦ ¦ 50 ¦ 400
+ +воду,¦вої ¦Qc ,Qo¦ ¦ ¦ ¦
¦ Р о з м і р и , мм ¦см кв¦лінії¦ ¦ ¦ ¦ ¦
+ +Qc.a.¦см , ¦ ¦ ¦ ¦ ¦
¦ а ¦ b ¦ c ¦ C ¦ H ¦ h ¦ ¦Lст ¦ ¦ ¦ ¦ ¦
1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12 ¦ 13 ¦ 14
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ПЛ10х12,5 20 ¦ 10 ¦ 12,5¦ 12,5¦ 32,5¦ 40 ¦ 20 ¦ 1,10¦ 9,6¦ 3,1¦ 10,5¦ 81¦ 7,5¦ 46,5
ПЛ10х12,5 25 ¦ 10 ¦ 12,5¦ 12,5¦ 32,5¦ 45 ¦ 25 ¦ 1,10¦ 10,6¦ 3,9¦ 11,6¦ 89¦ 8,8¦ 52,0
ПЛ10х12,5 32 ¦ 10 ¦ 12,5¦ 12,5¦ 32,5¦ 52 ¦ 32 ¦ 1,10¦ 11,6¦ 5,0¦ 12,7¦ 98¦ 10,0¦ 60,0
ПЛ10х12,5 40 ¦ 10 ¦ 12,5¦ 12,5¦ 32,5¦ 60 ¦ 40 ¦ 1,10¦ 13,6¦ 6,3¦ 14,9¦ 114¦ 12,5¦ 73,0
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ПЛ12,5x16 25 ¦ 12,5¦ 16,0¦ 16,0¦ 41,0¦ 50 ¦ 25 ¦ 1,77¦ 12,0¦ 8,0¦ 21,2¦ 163¦ 13,5¦ 91,0
ПЛ12,5х16 32 ¦ 12,5¦ 16,0¦ 16,0¦ 41,0¦ 55 ¦ 32 ¦ 1,77¦ 13,2¦ 10,2¦ 23,7¦ 182¦ 16,0¦ 110,0
ПЛ12,5х16 40 ¦ 12,5¦ 16,0¦ 16,0¦ 41,0¦ 65 ¦ 40 ¦ 1,77¦ 15,0¦ 12,8¦ 26,6¦ 203¦ 19,0¦ 130,0
ПЛ12,5х16 50 ¦ 12,5¦ 16,0¦ 16,0¦ 41,0¦ 75 ¦ 50 ¦ 1,77¦ 17,0¦ 16,0¦ 30,1¦ 230¦ 22,0¦ 156,0
ПЛ12,5х25 30 ¦ 12,5¦ 25,0¦ 20,0¦ 45,0¦ 55 ¦ 30 ¦ 2,76¦ 13,8¦ 18,7¦ 38,1¦ 292¦ 28,0¦ 200,0
ПЛ12,5х25 40 ¦ 12,5¦ 25,0¦ 20,0¦ 45,0¦ 65 ¦ 40 ¦ 2,76¦ 15,8¦ 25,0¦ 43,6¦ 334¦ 35,0¦ 248,0
ПЛ12,5х25 50 ¦ 12,5¦ 25,0¦ 20,0¦ 45,0¦ 75 ¦ 50 ¦ 2,76¦ 17,8¦ 31,0¦ 49,1¦ 376¦ 44,0¦ 300,0
ПЛ12,5х25 60 ¦ 12,5¦ 25,0¦ 20,0¦ 45,0¦ 85 ¦ 60 ¦ 2,76¦ 19,8¦ 37,6¦ 54,6¦ 418¦ 55,0¦ 340,0
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ПЛ16 x 32 40 ¦ 16,0¦ 32,0¦ 25,0¦ 57,0¦ 72 ¦ 40 ¦ 4,54¦ 18,0¦ 51,0¦ 81,7¦ 620¦ 70,0¦ 430,0
ПЛ16 x 32 50 ¦ 16,0¦ 32,0¦ 25,0¦ 57,0¦ 82 ¦ 50 ¦ 4,54¦ 20,0¦ 64,0¦ 90,8¦ 690¦ 90,0¦ 510,0
ПЛ16 x 32 65 ¦ 16,0¦ 32,0¦ 25,0¦ 57,0¦ 97 ¦ 65 ¦ 4,54¦ 23,0¦ 83,0¦ 104,4¦ 795¦ 115,0¦ 620,0
ПЛ16 x 32 80 ¦ 16,0¦ 32,0¦ 25,0¦ 57,0¦ 112 ¦ 80 ¦ 4,54¦ 26,0¦ 102,0¦ 118,0¦ 900¦ 145,0¦ 730,0
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ПЛ20x40 50 ¦ 20,0¦ 40,0¦ 32,0¦ 72,0¦ 90 ¦ 50 ¦ 7,10¦ 22,7¦ 128,0¦ 161,2¦ 1230¦ 180,0¦ 860,0
ПЛ20x40 60 ¦ 20,0¦ 40,0¦ 32,0¦ 72,0¦ 100 ¦ 60 ¦ 7,10¦ 24,7¦ 154,0¦ 175,4¦ 1350¦ 220,0¦ 980,0
ПЛ20x40 80 ¦ 20,0¦ 40,0¦ 32,0¦ 72,0¦ 120 ¦ 80 ¦ 7,10¦ 28,7¦ 205,0¦ 204,0¦ 1550¦ 280,0¦ 1220,0
ПЛ20x40 100 ¦ 20,0¦ 40,0¦ 32,0¦ 72,0¦ 140 ¦ 100 ¦ 7,10¦ 32,7¦ 256,0¦ 232,0¦ 1770¦ 350,0¦ 1450,0
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ПЛ25x20 65 ¦ 25,0¦ 50,0¦ 40,0¦ 90,0¦ 115 ¦ 65 ¦11,10¦ 28,8¦ 325,0¦ 320,0¦ 2440¦ 420,0¦ 1840,0
ПЛ25x20 80 ¦ 25,0¦ 50,0¦ 40,0¦ 90,0¦ 130 ¦ 80 ¦11,10¦ 31,8¦ 400,0¦ 353,0¦ 2700¦ 500,0¦ 2150,0
ПЛ25x20 100 ¦ 25,0¦ 50,0¦ 40,0¦ 90,0¦ 150 ¦ 100 ¦11,10¦ 35,8¦ 500,0¦ 397,0¦ 3040¦ 620,0¦ 2600,0
ПЛ25x20 120 ¦ 25,0¦ 50,0¦ 40,0¦ 90,0¦ 170 ¦ 120 ¦11,10¦ 39,8¦ 600,0¦ 442,0¦ 3380¦ 740,0¦ 2800,0
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ПЛ32x64 80 ¦ 32,0¦ 64,0¦ 50,0¦114,0¦ 144 ¦ 80 ¦18,20¦ 36,0¦ 820,0¦ 655,4¦ 5000¦ 1000,0¦ 3500,0
ПЛ32x64 100 ¦ 32,0¦ 64,0¦ 50,0¦114,0¦ 164 ¦ 100 ¦18,20¦ 40,0¦1025,0¦ 728,0¦ 5600¦ 1200,0¦ 4000,0
ПЛ32x64 130 ¦ 32,0¦ 64,0¦ 50,0¦114,0¦ 194 ¦ 130 ¦18,20¦ 46,0¦1330,0¦ 837,0¦ 6480¦ 1400,0¦ 4800,0
ПЛ32x64 160 ¦ 32,0¦ 64,0¦ 50,0¦114,0¦ 224 ¦ 160 ¦18,20¦ 52,0¦1640,0¦ 946,0¦ 7250¦ 1750,0¦ 5600,0
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ПЛ40x80 100 ¦ 40,0¦ 80,0¦ 64,0¦144,0¦ 180 ¦ 100 ¦28,60¦ 45,8¦2050,0¦1296,0¦ 9900¦ 2400,0¦ 6450,0
ПЛ40x80 120 ¦ 40,0¦ 80,0¦ 64,0¦144,0¦ 200 ¦ 120 ¦28,60¦ 49,0¦2460,0¦1400,0¦ 10700¦ 2800,0¦ 7700,0
ПЛ40x80 160 ¦ 40,0¦ 80,0¦ 64,0¦144,0¦ 240 ¦ 160 ¦28,60¦ 57,3¦3260,0¦1670,0¦ 12500¦ 3500,0¦ 9000,0
ПЛ40x80 200 ¦ 40,0¦ 80,0¦ 64,0¦144,0¦ 280 ¦ 200 ¦28,60¦ 65,3¦4100,0¦1870,0¦ 14300¦ 4200,0¦10000,0
Типові тороїдальні стрічкові магнітопроводи
Таблиця 6.
¦
¦Акти-¦Cере-¦Пере-
¦Aктив-¦Маса ¦ Орієнтовна
Позначення ¦ ¦вна ¦дня ¦різ ¦ний ¦магні-¦ потужність
магнитопро- ¦ ¦площа¦дов- ¦сталі,¦об'єм ¦топро-¦ трансформатору
воду ¦ ¦пере-¦жина ¦ х, ¦магні-¦воду, ¦ Вт. , на час-
¦ ¦різу ¦маг- ¦пере- ¦топро-¦ г , ¦ тотах ,Гц
¦ ¦маг- ¦ніт- ¦різ ¦воду ¦ Gст. ¦-
¦ ¦ніто-¦ної ¦вікна,¦см , ¦ ¦ ¦
¦ ¦про- ¦сило-¦см , ¦Vст. ¦ ¦ 50 ¦ 400
+-+воду,¦вої ¦Qc ,Qo¦ ¦ ¦ ¦
¦ Р о з м і р и , мм ¦см кв¦лінії¦ ¦ ¦ ¦ ¦
+-+Qc.a.¦см , ¦ ¦ ¦ ¦ ¦
¦ d ¦ a ¦ b ¦ D ¦ ¦Lст ¦ ¦ ¦ ¦ ¦
1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ОЛ16/26 6,5¦ 16 ¦ 16 ¦ 6,5 ¦ 26 ¦ 0,28¦ 6,5¦ 0,66¦ 1,82¦ 14,2¦ 0,48¦ 7,0
ОЛ16/26 8,0¦ 16 ¦ 5 ¦ 8,0 ¦ 26 ¦ 0,35¦ 6,5¦ 0,80¦ 2,28¦ 17,6¦ 0,60¦ 8,8
ОЛ16/26 10,0¦ 16 ¦ 16 ¦ 10,0 ¦ 26 ¦ 0,43¦ 6,5¦ 1,00¦ 2,80¦ 21,6¦ 0,78¦ 10,1
ОЛ16/26 12,5¦ 16 ¦ 16 ¦ 12,5 ¦ 26 ¦ 0,54¦ 6,5¦ 1,36¦ 3,51¦ 27,1¦ 0,92¦ 13,6
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ОЛ20/32 8,0¦ 20 ¦ 6 ¦ 8,0 ¦ 32 ¦ 0,42¦ 8,1¦ 1,50¦ 3,40¦ 25,0¦ 1,20¦ 16,9
ОЛ20/32 10,0¦ 20 ¦ 6 ¦ 10,0 ¦ 32 ¦ 0,52¦ 8,1¦ 1,86¦ 4,21¦ 32,2¦ 1,40¦ 20,8
ОЛ20/32 12,5¦ 20 ¦ 6 ¦ 12,5 ¦ 32 ¦ 0,65¦ 8,1¦ 2,32¦ 5,26¦ 40,3¦ 1,80¦ 26,0
ОЛ20/32 16,0¦ 20 ¦ 6 ¦ 16,0 ¦ 32 ¦ 0,84¦ 8,1¦ 3,00¦ 6,80¦ 52,0¦ 2,30¦ 33,7
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ОЛ25/40 10,0¦ 25 ¦ 7,5 ¦ 10,0 ¦ 40 ¦ 0,66¦ 10,2¦ 3,67¦ 6,73¦ 51,2¦ 2,90¦ 38,0
ОЛ25/40 12,5¦ 25 ¦ 7,5 ¦ 12,5 ¦ 40 ¦ 0,82¦ 10,2¦ 4,60¦ 8,36¦ 64,0¦ 3,70¦ 47,0
ОЛ25/40 16,0¦ 25 ¦ 7,5 ¦ 16,0 ¦ 40 ¦ 1,50¦ 10,2¦ 5,90¦ 10,70¦ 82,0¦ 4,70¦ 60,0
ОЛ25/40 20,0¦ 25 ¦ 7,5 ¦ 20,0 ¦ 40 ¦ 1,30¦ 10,2¦ 7,35¦ 13,26¦ 102,0¦ 5,80¦ 75,0
ОЛ25/40 25,0¦ 25 ¦ 7,5 ¦ 25,0 ¦ 40 ¦ 1,64¦ 10,2¦ 9,18¦ 16,73¦ 128,0¦ 7,30¦ 94,0
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ОЛ32/50 16,0¦ 32 ¦ 9,0 ¦ 16,0 ¦ 50 ¦ 1,27¦ 12,8¦ 11,50¦ 16,25¦ 125,0¦ 9,30¦ 120,0
ОЛ32/50 20,0¦ 32 ¦ 9,0 ¦ 20,0 ¦ 50 ¦ 1,58¦ 12,8¦ 14,40¦ 20,20¦ 156,0¦ 11,60¦ 149,0
ОЛ32/50 25,0¦ 32 ¦ 9,0 ¦ 25,0 ¦ 50 ¦ 1,98¦ 12,8¦ 18,00¦ 25,30¦ 194,0¦ 14,60¦ 187,0
ОЛ32/50 32,0¦ 32 ¦ 9,0 ¦ 32,0 ¦ 50 ¦ 2,54¦ 12,8¦ 23,00¦ 32,50¦ 249,0¦ 18,70¦ 240,0
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ОЛ40/64 20,0¦ 40 ¦ 12,0 ¦ 20,0 ¦ 64 ¦ 2,12¦ 16,3¦ 30,00¦ 34,60¦ 264,0¦ 24,00¦ 278,0
ОЛ40/64 25,0¦ 40 ¦ 12,0 ¦ 25,0 ¦ 64 ¦ 2,64¦ 16,3¦ 38,00¦ 43,00¦ 326,0¦ 30,00¦ 364,0
ОЛ40/64 32,0¦ 40 ¦ 12,0 ¦ 32,0 ¦ 64 ¦ 3,38¦ 16,3¦ 48,00¦ 55,10¦ 421,0¦ 39,00¦ 444,0
ОЛ40/64 40,0¦ 40 ¦ 12,0 ¦ 40,0 ¦ 64 ¦ 4,28¦ 16,3¦ 60,00¦ 68,90¦ 527,0¦ 49,50¦ 515,0
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ОЛ50/80 25,0¦ 50 ¦ 15,0 ¦ 25,0 ¦ 80 ¦ 3,32¦ 20,4¦ 75,00¦ 67,70¦ 518,0¦ 58,50¦ 550,0
ОЛ50/80 32,0¦ 50 ¦ 15,0 ¦ 32,0 ¦ 80 ¦ 4,25¦ 20,4¦ 94,00¦ 86,60¦ 663,0¦ 75,00¦ 660,0
ОЛ50/80 40,0¦ 50 ¦ 15,0 ¦ 40,0 ¦ 80 ¦ 5,31¦ 20,4¦118,00¦108,00¦ 829,0¦ 93,50¦ 825,0
ОЛ50/80 50,0¦ 50 ¦ 15,0 ¦ 50,0 ¦ 80 ¦ 6,64¦ 20,4¦148,00¦135,00¦1035,0¦ 117,00¦1030,0
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ОЛ64/100 32,0¦ 64 ¦ 18,0 ¦ 32,0 ¦ 100 ¦ 5,10¦ 25,8¦187,00¦131,50¦1010,0¦ 148,00¦1300,0
ОЛ64/100 40,0¦ 64 ¦ 18,0 ¦ 40,0 ¦ 100 ¦ 6,40¦ 25,8¦232,00¦165,00¦1265,0¦ 186,00¦1630,0
ОЛ64/100 50,0¦ 64 ¦ 18,0 ¦ 50,0 ¦ 100 ¦ 8,00¦ 25,8¦200,00¦206,00¦1580,0¦ 233,00¦2040,0
ОЛ64/100 64,0¦ 64 ¦ 18,0 ¦ 64,0 ¦ 100 ¦10,20¦ 25,8¦370,00¦264,00¦2020,0¦ 293,00¦2300,0
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
ОЛ80/128 40,0¦ 80 ¦ 24,0 ¦ 40,0 ¦ 128 ¦ 8,50¦ 32,6¦482,00¦277,00¦2120,0¦ 340,00¦2500,0
ОЛ80/128 50,0¦ 80 ¦ 24,0 ¦ 50,0 ¦ 128 ¦10,70¦ 32,6¦603,00¦350,00¦2670,0¦ 428,00¦2650,0
ОЛ80/128 64,0¦ 80 ¦ 24,0 ¦ 64,0 ¦ 128 ¦13,70¦ 32,6¦775,00¦446,00¦3420,0¦ 548,00¦3340,0
ОЛ80/128 80,0¦ 80 ¦ 24,0 ¦ 80,0 ¦ 128 ¦17,10¦ 32,6¦965,00¦556,00¦4250,0¦ 685,00¦4170,0
