Таблица 5.8

Размеры циклонов конструкции цкти типа ц

Элемент циклона

Обозначение

Размер

Внутренний диаметр циклона

D

400–800 мм

Высота входного патрубка

A

0,6D

Высота выхлопной трубы

hT

2,0D

Ширина входного патрубка в циклоне

b

0,2D

Ширина патрубка у фланца

b1

0,4D

Высота конуса цилиндра

hk

2,0D

Наружный диаметр выхлопной трубы

D

0,6D

Высота внешней части выхлопной трубы

hв

0,5D

Длина входного патрубка

l

1,0D

Внутренний диаметр пылеспускательного отверстия

d1

(0,3–0,4)D

Высота установки фланца

hфл

0,25D

Общая высота циклона

H

5,0D

Диаметр бункера

Dб

1,5D

Высота бункера

Нб

2,4D

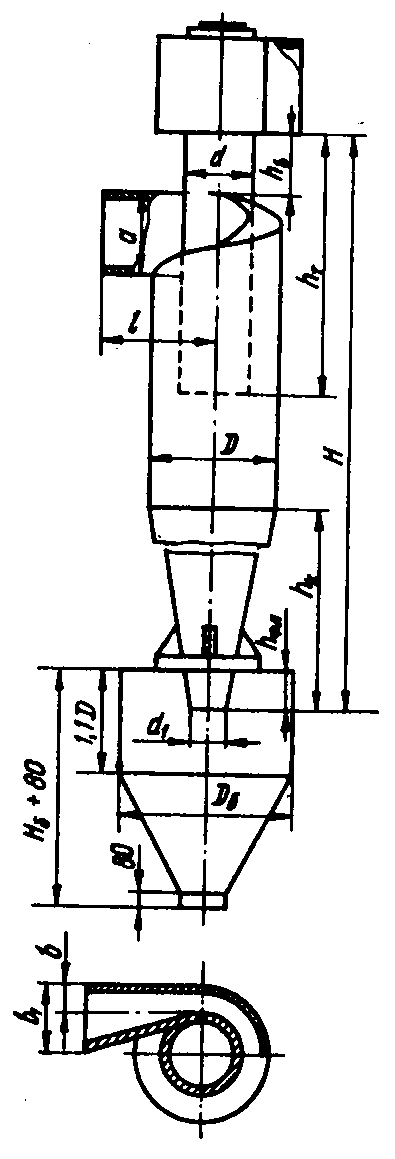

Рис. 5.25. Циклон ЦКТИ типа Ц

Выбор и расчет циклонов. При расчете циклонов должна быть обеспечена необходимая эффективность очистки при минимальных энергетических затратах (при минимальном гидравлическом сопротивлении), т. е. необходимо определять как эффективность очистки, так и потери давления.

По современным представлениям, фракционные степени улавливания пыли в циклоне подчиняются логарифмически-нормальному закону распределения (кривая фракционной эффективности аппарата ф =(dч) при построении в вероятностно — логарифмической системе координат приобретает вид прямой линии). Если дисперсный состав пыли на входе в циклон подчиняется нормальному закону распределения, то эффективность циклона может быть рассчитана по формуле (5.5), т. е. может быть использован метод расчета, основанный на вероятностном подходе к процессу пылеулавливания.

Для расчета циклонов необходимы следующие данные: объемный расход газов, подлежащих обеспыливанию при рабочих условиях, Qг, м3/с; динамическая вязкость газа при рабочей температуре , Пас; плотность газа при рабочих условиях г, кг/м3; дисперсный состав пыли, задаваемый медианным диаметром dm, мкм, и среднее квадратичное отклонение в функции данного распределения частиц lg ч; концентрация пыли в газах свх, г/м3; плотность частиц пыли ч, кг/м3.

Последовательность расчета циклонов:

1. Задавшись типом циклона, по табл. 5.9 или 5.10 определяют оптимальную скорость газа в аппарате vопт и дисперсию распределения значений фракционной эффективности пылеуловителя lg .
