3.7. Применение метода схождения при построении структурного каркаса геологической модели.
После того, как структурная карта сейсмического горизонта и карта поверхности изохоры построены, отредактированы и выверены, можно полностью воссоздать структурный каркас. Это делается методом наращивания мощностей, т.е. методом схождения. Метод схождения обеспечивает возможность построения структурных поверхностей продуктивного пласта, используя параметры опорного отражающего сейсмического горизонта и изохоры между ними.
Сложение структурной поверхности и изохоры производится в том случае, если мы отстраиваем структурный каркас методом схождения «сверху вниз», то есть продуктивные пласты расположены ниже, чем опорный отражающий сейсмический горизонт. В случае расположения продуктивных пластов выше опорного отражающего сейсмического горизонта, производится вычитание изохоры из нижележащей структурной поверхности.
3.8. Построение поверхности водонефтяного контакта. Создание внешнего и внутреннего контуров нефтеносности.
При построении модели корректировке ВНК должно быть уделено большое значение, потому что, насколько правильно построена поверхность ВНК, настолько точнее и детальнее будет модель залежи. Поверхности ВНК в пределах одной зоны могут быть горизонтальными, горизонтально-неровными, наклонными, наклонно неровными. При горизонтально-неровных поверхностях контакта приемлемым в пределах одной зоны считается разброс отметок ВНК 10 м. Резкие изменения ВНК допускаются в районе тектонических нарушений. Кроме того, зоны с резко различными ВНК могут быть разделены зонами замещения и выклинивания коллектора.
При дальнейшей детализации модели на основной структурный каркас модели накладываются поверхности ВНК, которые разделяют слои, представленные коллектором, на нефтенасыщенную и водонасыщенную части.
Поверхность ВНК
Подошва пласта
Кровля пласта

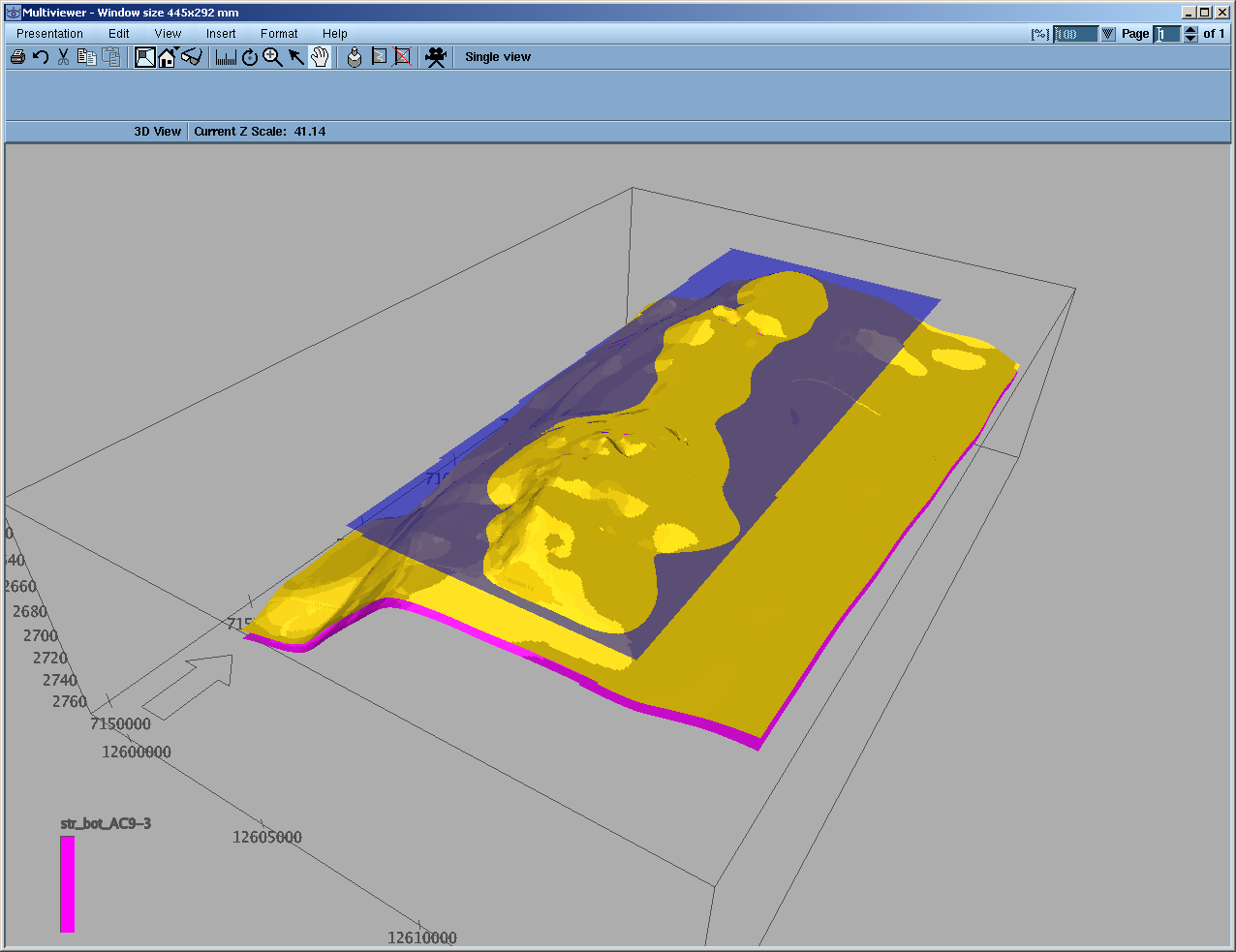

Визуализированные поверхности кровли,
подошвы пласта и водонефтяного контакта
Внешний контур нефтеносности получается на линии пересечения поверхности ВНК с кровлей коллектора, внутренний контур нефтеносности – с подошвой коллектора. Если контуры залежи проходят по зонам замещения и выклинивания коллектора, то там должны быть соблюдены условия геометризации: в зоне выклинивания и замещения на 0 внешний и внутренний контур сходятся в одну точку, к зоне мгновенного замещения внешний и внутренний контур не сходятся.
Внутренний контур нефтеносности
Внешний контур нефтеносности
Внешний и внутренний контуры нефтеносности
