2.8 Разработка схемы электрической принципиальной

Принципиальная схема ИК пульта (Рисунок 2.12) и ИК приемника (Рисунок 2.13) дистанционного управления.

Рисунок 2.12 - Схема принципиальная электрическая ИК пульта дистанционного управления

В ИК приемнике дистанционного управления можно организовать срабатывание от определенной команды определенного выхода микроконтроллера, а можно передавать декодированные команды по какому либо интерфейсу в другие устройства или на компьютер. В данном случае, показан вариант, в котором, в зависимости от четырех определенных команд, полученных контроллером, загораются четыре различных светодиода (вместо светодиодов можно подключить, например реле, только нужно пересчитать выходную часть, в зависимости от потребляемого обмотками реле тока).

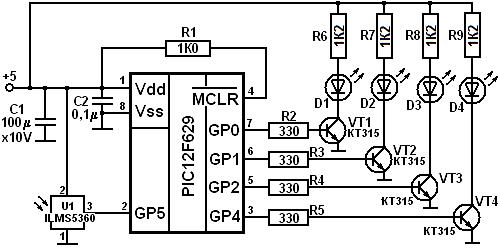

Рисунок 2.13 - Схема принципиальная электрическая ИК приемника дистанционного управления
