Тема 9. Технічне і організаційно-методичне забезпечення

9.1. Технічні засоби сапр

Сукупність всіх технічних засобів, що використовуються при експлуатації САПР утворюють технічне забезпечення. Компонен-тами технічного забезпечення є пристрої обчислювальної і органі-заційної техніки, засоби передачі даних, вимірювальні та інші при-строї або їх поєднання, що забезпечують функціонування САПР. Ці компоненти повинні створюватися на базі серійних засобів обчис-лювальної техніки загального призначення та інших сучасних тех-нічних засобів.

Основою технічного забезпечення більшості сучасних САПР є

76

універсальні або спеціалізовані персональні комп’ ютери. Спектр персональних комп’ютерів, які використовуються у САПР по кон-фігурації, технічних можливостях, виконанню та функціях дуже широкий.

Основною сучасною формою організації роботи САПР є мере-жева форма. При цьому, персональний комп’ютер утворює основу технічного забезпечення відповідного автоматизованого робочого місця (АРМ).

АРМ користувача САПР найчастіше створюють на базі універ-сальних персональних комп’ютерів достатньої потужності, конфі-гурація яких може бути орієнтована на рішення відповідного кола технологічних задач. Як правило, такі комп’ютери є стаціонарними і включають процесорний блок, монітор для відображення графіч-ної і текстової інформації, клавіатуру і мишу.

Адміністративні працівники і керівники технологічних підрозді-лів підприємств часто використовують на своїх робочих місцях ви-сокопродуктивні мобільні комп’ютери (ноутбуки) у яких процесор-ний блок, монітор і клавіатура виконані в єдиному зручному для переміщення корпусі. Такі комп’ютери можуть експлуатуватися і в мережі системи і автономно як на стаціонарному так і у будь-якому іншому місці.

Сервером називають комп’ютер, який має можливість обслуго-вувати комп’ютери, що приєднані до нього. Функції сервера різно-манітні, проте найважливішою з них для САПР є функція файл-сервера.

Файл-сервер має постійну пам ’ять великої місткості до якої мо-жуть мати доступ всі комп’ютери мережі. Переваги такої схеми по-лягають у тому, що інформація зберігається централізовано, а не розподілена по комп’ютерах різних співробітників, при цьому , вона доступна з будь-якого комп’ютера, підключеного до сервера (а це можуть бути і віддалені комп’ютери, які під’єднуються до сервера по захищеній телефонній лінії). Ще однією особливістю сервера є висока надійність зберігання інформації, оскільки сервери захищені від збоїв та інших неполадок. Навіть у разі повного виходу з ладу будь-якого з жорстких дисків сервера існують методи повного від-новлення інформації.

Для виконання завдань технологічного проектування, підтримки СУБД, управління виробничими ресурсами застосовують потужні

77

багатопроцесорні сервери.

Для тривимірного моделювання складних об’єктів застосовують потужні багатопроцесорні графічні станції, що є спеціалізованими комп’ютерними системами, що включаються до складу технічного забезпечення САПР.

Основним елементом персонального комп’ютера є процесор. Найважливішими характеристиками сучасних процесорів персона-льних комп’ютерів є платформа, розрядність, частота, об’єм пам’яті процесора (кеш), шина, енергоспоживання і ціна.

На сучасному ринку процесорів домінують два основні виробни-ки процесорів для персональних комп’ютерів - фірми Intel і AMD. Науково-технічний прогрес викликає безперервну зміну як сімейств процесорів, так і їх характеристик.

Для виводу готових проектних рішень на друк використовують друкуючі пристрої серед яких найбільш поширені плотери. Плоте-рами називають широкоформатні друкуючі пристрої, призначені для виведення на друк графічних зображень або креслень. У САПР застосовують струменеві (CalComp, Encad, Hewlett Packard, Summagraphics, Mutoh), електростатичні (Xerox, CalComp) і твердо-

воскові плотери (Laser Master). Найбільший інтерес для викорис-тання у САПР представляє струменеві плотери. Електростатичні плотери швидші за струменеві, на них можна отримувати вологос-тійкі зображення, проте вони на порядок дорожче струменевих. Плотери на твердовоскових чорнилах дають дуже високу якість зо-браження, але воскове чорнило не витримує навіть слабких механі-чних впливів (подряпини) і не виносить температурних наванта-жень - обтікають на сонці і не витримуй гарячого ламінування.

Існують три різновиди струменевих плотерів - монохромні , ко-льорові (повнокольорові) та з можливістю кольорового друку, най-більш відповідні для отримання креслень з кольоровими лініями і технологічних ескізів.

Струменеві плотери (рис. 9.1) не зовсім влаштовують користува-чів при великих об’ємах виведеної графічної інформації. Продукти-внішими є плотери прямого виводу або лазерні. У плотерах прямого виводу зображення створюється довгою (на всю ширину плотера) «гребінкою» мініатюрних нагрівачів. Кожен нагрівач має самостій-не управління. Коли термопапір рухається уздовж « гребінки», вона міняє колір в місцях нагріву. Сучасний термопапір дає природний

78

чорний колір, а зображення виходить монохромним. Простота ме-ханізму друку гарантує швидкість і надійність у роботі. Викорис-тання плотерів прямого виведення зображення дозволяє досягти продуктивності 50 листів формату А0 у день.

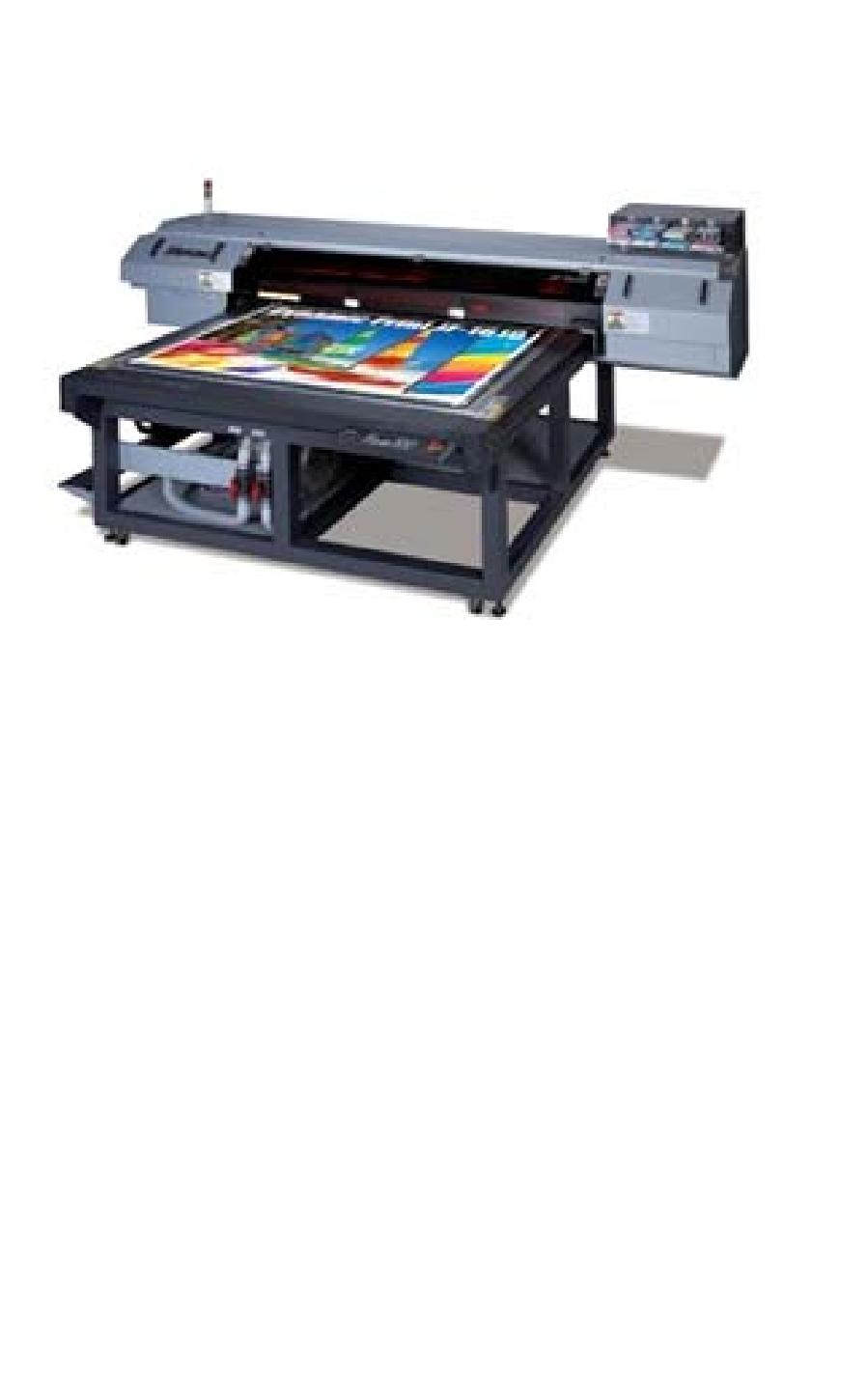

Рис. 9.1. Ши рокоформатний струменеви й плотер

Лазерні плотери баз уються на електрографічній технології в ос-нову якої покладені фізичні процеси внутрі шнього фотоефекту в світлочутлив их напівпровідникових шарах селеномістких матеріа-лів і силової дії електри чного поля. Селен в темноті може бути за-ряджений до потенціалу в сотні вольт. Промінь світла знімає цей заряд створ юючи елект ростатичне зображенн я, яке візуалізується намагніченим дрібнодисперсним тонером, а потім переноситься на папір.

Як промі жний носій в лазерних принтерах і плотерах використо-вують барабан, що обер тається. Заряджені області барабана притя-гають сухий тонер, який потім переноситься на папір, що проходить під барабаном. Після чого частинки тонера запікаються створюючи зображення.
