Тема 5. Програмне забезпечення сапр

5.1. Загальне програмне забезпечення

Програмне забезпечення САПР - це сукупність програм предста-влених в заданій формі, разом з необхідною програмною докумен-тацією призначеною для використання у САПР.

Програмне забезпечення ЕОМ являє собою складні програмні комплекси з різними наборами функціональних можливостей. Се-ред них найважливішу роль відіграють операційні системи, які орі-єнтовані на конкретну конфігурацію ЕОМ. По суті операційні сис-теми є продовженням технічних (апаратних) засобів ЕОМ і забезпе-чують взаємодію користувача з обчислювальною системою.

Розробка програмного забезпечення для різних сфер викорис-тання обчислювальної техніки є трудомістким і дорогим процесом, тому значну частину вартості апаратно-програмного комплексу для використання у САПР складає програмне забезпечення, яке пред-ставляє собою документи з текстами програм, програми на машин-них носіях і експлуатаційні документи.

Програмне забезпечення САПР поділяється на загальне (загаль-носистемне) і прикладне (спеціальне).

Загальне програмне забезпечення використовується для будь-

якого об’ єкту проектування; його основу складають операційні сис-теми, які використовуються у САПР і ЕОМ.

Спеціальне програмне забезпечення повністю визначається кла-

сом об’єктів, що проектуються з допомогою САПР, його основу складають програми, що реалізовують алгоритми окремих проект-них процедур.

Операційна система має модульну структуру, яка дозволяє при-стосувати систему до конкретної конфігурації технічних засобів, оскільки окремі програмні компоненти можуть бути включені в операційну систему за бажанням користувача.

41

Процес настройки операційної системи на конкретну обчислю-вальну систему і режими її використання називаються генерацією операційної системи. Основні програми операційної системи (ядро) постійно знаходяться в оперативній пам’яті ЕОМ, а рідко викорис-товувані програми операційної системи з метою її економії можуть зберігатися на магнітних дисках і викликатися у міру необхідності.

Операційні системи займають найважливіше місце в сукупності сучасних системних програмних засобів, які складають програмне забезпечення ЕОМ. Вони є основою організації обчислювального процесу в системи і визначають ефективність використання апарат-них компонентів для вирішення поставлених завдань; від їх можли-востей залежить ефективність праці персоналу, що використовує і обслуговує цю достатньо дорогу, техніку: інженерів, операторів, керівників і виконавців, які виконують за допомогою ЕОМ проекти, адміністрації обчислювальних центрів, тощо.

Найбільш поширеним є визначення операційної системи як на-бору програм (управляючих програм), призначених для управління ресурсами обчислювальної системи. Іноді під призначенням опера-ційної системи розуміють розподіл і планування ресурсів (динаміч-ний і статичний розподіл ресурсів).

Таким чином, на перший план висувається проблема розподілу ресурсів (рис. 5.1), причому під ресурсами розуміють не генерацією операційної системи.

Інше визначення операційної системи характеризується функці-ональним підходом. У цьому випадку операційна система описуєть-ся переліком функцій, які вона повинна виконувати (рис. 5.2).

До функцій операційної системи відносять також забезпечення високих показників за двома найважливішими характеристиками обчислювальних систем: ефективності і надійності (рис. 5.3).

Існують функції операційних систем по забезпеченню різних режимів її використання - режим пакетної обробки, діалоговий, ре-ального часу, розподілу часу , а також функції по забезпеченню різ-них категорій користувачів обчислювальних систем: інженерів, операторів, адміністративних працівників, програмістів і проекту-вальників (рис. 5.4).

42

Рис. 5.1. Функції розподілу ресурсів у операційній системи

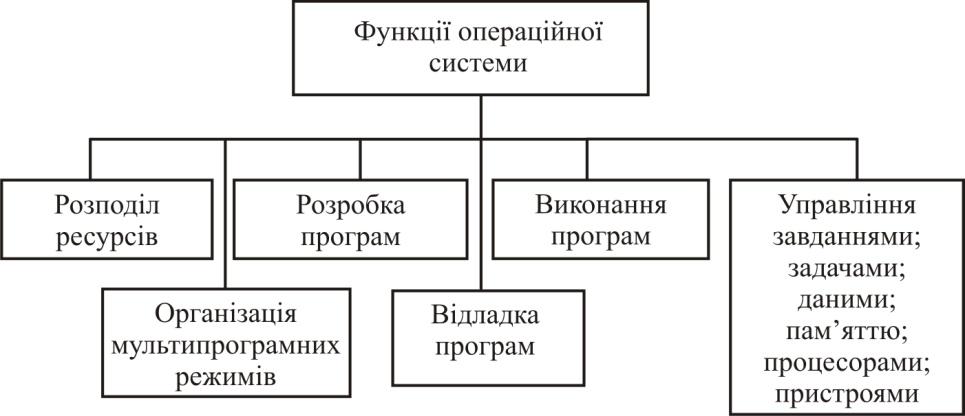

Рис. 5.2. Функції операційної системи

Рис. 5.3. Функції підвищення ефективності та надійності

43

Рис. 5.4. Категорії користувачів операційних систем

Отже, операційна система - це складний багатоцільовий і бага-тофункціональний комплекс програм, що є складовою частиною практично всіх сучасних обчислювальних систем.

При розгляді операційних систем слід зауважити функцію посе-редника (сполучна ланка, інтерфейс ) між ЕОМ і людиною (корис-тувачем, програмістом, оператором, інженером і т.д.). Інакше кажу-чи, операційна система - це логічне розширення функцій апаратури. Вона дозволяє від “фізичного” рівня апаратури перейти до “логіч-ного” рівня, який стає рівнем обчислювальної системи і зручний для людини.
