6. Отчет о выполненной работе.

Отчет должен содержать:

1. Цель работы.

2. Перечень приборов, аппаратов.

3. Схему испытаний.

4. Результаты испытаний должны быть приведены в таблицах.

7. Контрольные вопросы.

1. Для чего предназначены контакторы?

2. Чем отличаются дугогасительные системы контактов?

3. Чем отличаются магнитные системы?

4. Удовлетворяют ли контакторы техническим требованиям по напряжению срабатывания и напряжению отпадания?

5. Устройство контактора (указать основные части и принцип его работы). (Устно)

6. Что такое зазор и провал контактов? (Устно)

7. Что такое напряжения срабатывания (включения)? (Устно)

8. Что такое напряжение отпадания (отключения)? (Устно)

ПРИМЕЧАНИЯ:

Для контакторов постоянного тока: U_ср = 0,8U_н (187В)

Для контакторов переменного тока: U_ср = 0,85U_н

U_отп = 0,7U_н

Схема испытаний КМ2142 (а)

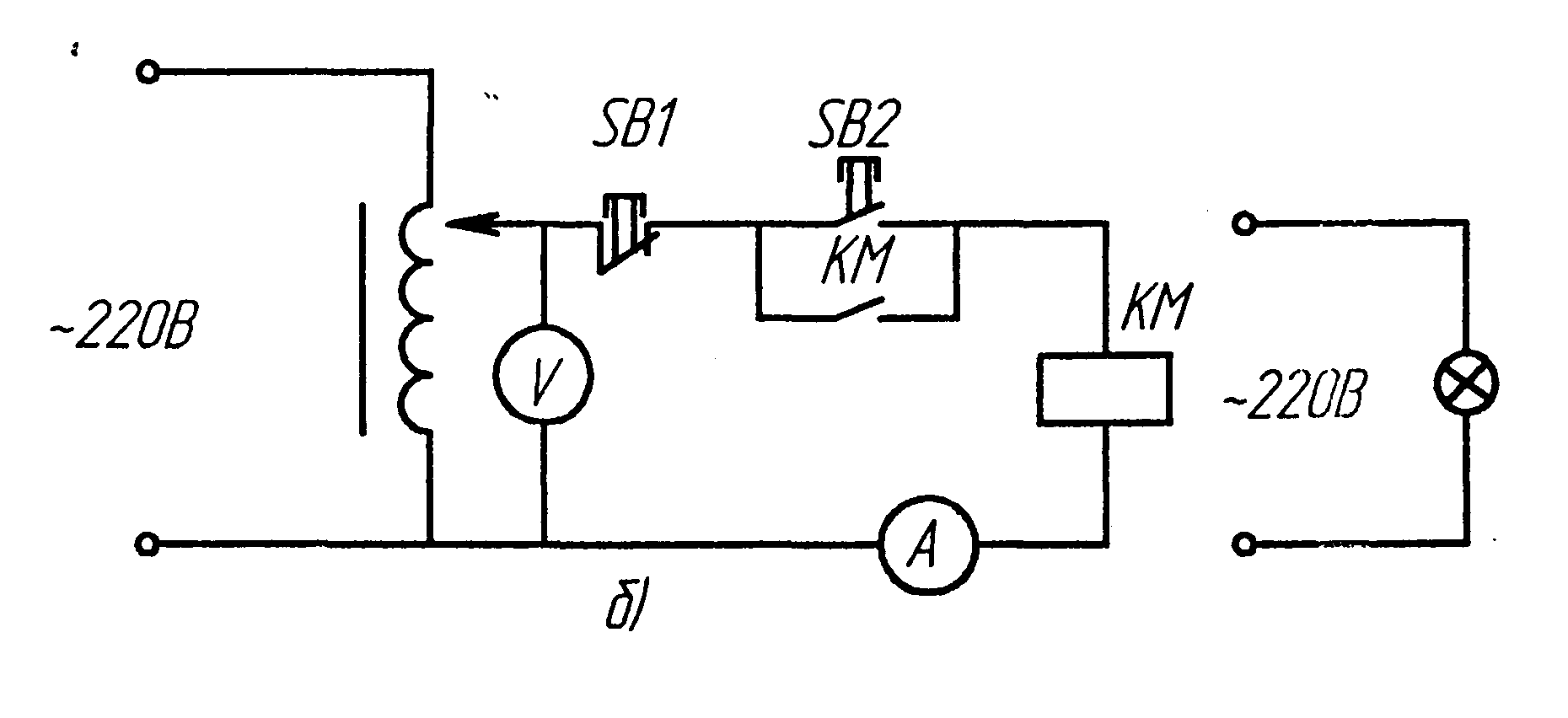

Схема испытаний КМ2312 (б)

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение

«Санкт-Петербургский университет аэрокосмического приборостроения» (ГУАП)

Факультет среднего профессионального образования

(колледж)

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ЛАБОРАТОРНАЯ РАБОТА № 3

ИЗУЧЕНИЕ ЭЛЕКТРОМАГНИТНОГО РЕЛЕ ВРЕМЕНИ

ДИСЦИПЛИНА: Теоретические основы процесса изготовления электрических машин, аппаратов и установок

ДЛЯ СПЕЦИАЛЬНОСТИ: 140603

Санкт-Петербург

2011г.

ИЗУЧЕНИЕ ЭЛЕКТРОМАГНИТНОГО РЕЛЕ ВРЕМЕНИ

1. Цель работы:

   1. Изучить принцип действия и конструкцию электромагнитного реле времени постоянного тока серии КУВ.

   2. Определить влияние на выдержку времени напряжения на катушке реле.

   3. Определить влияние на выдержку времени толщины немагнитной прокладки между якорем и сердечником и напряжения отключающей пружины.

2. Содержание работ.

3. Перечень приборов, аппаратов, оборудования.

Таблица 1

Наименование	Тип	Класс точности	Предел измерений	Цена деления	Примечание
Реле времени	КУВ				U=110B
Автотрансформатор	ЛАТР
Вольтметр
Секундомер				0,01 с/дел
Немагнитные прокладки					δ=0,1;0;15;0,2 мм

4. Основные положения.

Электромагнитные реле времени предназначены для применения в комплектных устройствах, осуществляющих автоматический пуск двигателей постоянного тока.

Временем включения реле называют время, протекающее с момента снятия питания с катушки до момента замыкания размыкающих контактов.

Увеличение времени отключения достигается с помощью магнитного демпфирования, т.е. воздействие на скорость магнитного потока. При этом используются магнитные потоки, создаваемые вихревыми токами, которые появляются в массивных деталях магнитопровода при измерении основного магнитного потока. Для этого на магнитопровод реле надевают металлические гильзы или втулки, выполненные из меди или латуни.

В данном реле демпферами служат медная гильза, одетая на сердечник (она находится внутри катушки), и сулуминовое основание.

При измерении основного магнитного потока, создаваемого током катушки, в гильзе наводятся вихревые токи. Магнитный поток, создаваемый вихревыми токами, имеет направление, препятствующее изменению основного потока при включении электромагнита, и совпадает с основным потоком – при отключении электромагнита. Скорость изменения магнитного потока определяется постоянной времени реле.

Т_эл =Λ/R_э,

Λ – результирующая магнитная проводимость системы, Гн

R_э – электрическое сопротивление гильзы, Ом

Регулировать выдержку времени при отключении реле можно различными способами.

При изменении толщины немагнитной прокладки изменяется проводимость магнитной системы и постоянная времени. Чем больше немагнитная прокладка, тем больше магнитная проводимость и постоянная времени. Выдержка времени при этом увеличивается.

При изменении напряжения противодействующей пружины именяется электромагнитная сила (соответственно и поток), при котором якорь отпадает. Если пружина ослаблена, то поток отпадает меньше, чем при затянутой пружине, и время отключения больше.

Для того чтобы выдержка реле не зависала от значения питающего напряжения, магнитная цепь делается сильно насыщенной. Поэтому снижение напряжения не вызовет заметного изменения выдержки времени.

Технические данные реле.

Реле изготавливаются с включающими катушками на 110 и 220 В.

Реле должно срабатывать без остановок в промежуточном положении при напряжении, равном 0,8 U_ном.

Пределы регулировки выдержки времени при отключении от 0,1 до 1с.

Разнос выдержки времени не превышает ±10%.
