§3.3 Вах транзисторов

Входные характеристики

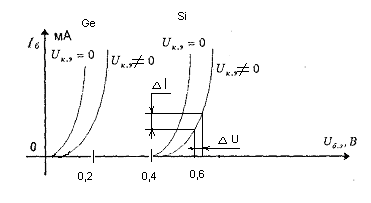

Для схемы с ОЭ это зависимость I_Б от U_БЭ при заданном U_КЭ = const. Входные характеристики нелинейны, они похожи на ВАХ диода. По входной характеристике можно определить R_вх, для этого берется и соответствующий - это дифференциальное сопротивление по переменному току.

В

U_кб=0

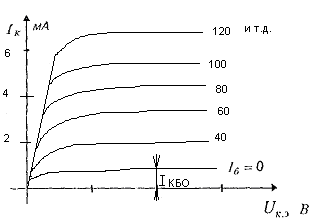

ыходные характеристики – зависимость I_К от U_КЭ при I_Б = const, характеристика так же нелинейна.

до 6 мкА ток растет быстро, потом почти не увеличивается.

Выходные характеристики дают количественную связь между I_Б, I_К, U_КЭ.

По ним можно найти R_вых =

Область левее кривой U_кб=0 называется областью насыщения. Область между U_кб=0 и I_б=0 называется активной, ниже I_б=0 – область отсечки.

§3.6 h – параметры

По выходным ВАХ видно, что в области малых сигналов ВАХ линейна, и, кстати, все линии имеют одинаковое сопротивление, поэтому только в этой области работа транзистора может быть описана системой линейных уравнений, которые выражает зависимость выходного тока I₂ и входного напряжения U₁ от входного тока I₁ и выходного напряжения U₂, h – параметры это параметры при переменных системы линейных уравненийю.

применительно к схеме с ОЭ

для переменного синусоидального сигнала

заменяя комплексами получаем

h – параметры находятся экспериментально

при U_КЭ =const, физический смысл – выходное сопротивление

при I_Б =const, физический смысл – величина обратная коэффициенту усиления по напряжению

при U_БЭ =const, физический смысл – коэффициент усиления по току

при I_Б =const, физический смысл – выходная проводимость

§3.6 Температурная нестабильность

I_КБО – очень мал(Ge – 1-30 мкА, Si - <1 мкА), но с повышением температуры на каждые 10 градусов увеличивается в два раза, следовательно, при разогреве транзистора могут меняться K_I, K_U, R_вх, R_вых, частота.

Для избежания

1. Использование транзисторов с наименьшим I_КБО

2. Использование обратных связей, чтобы I_КБО стабилизировался.

§3.7 Частотная зависимость

f_a – частота при которой предельная частота усиления по току.

f_гр = f_т – граничная частота передачи по току, при которой h₂₁ = 1.

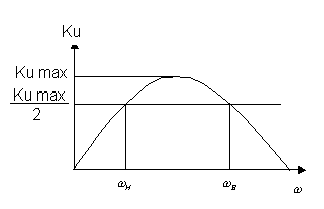

Для определения полосы пропускания строят график зависимости коэффициента усиления по напряжению от частоты – амплитудно-частотная характеристика; затем находят максимальное значение коэффициента и делят его на корень из двух. Через точку проводят прямую параллельную оси частот, на графике она отсекает верхнюю – и нижнюю – частоту пропускания транзистора.
