Оглавление

1. Этапы и стадии создания ЭВМ 2

2. Этапы (стадии) разработки конструкторской документации 3

3. Этапы проектирования ЭВМ 4

4. Подсистемы ЭВМ. Конструкционная система 6

5. Типизация, унификация, стандарты 8

6. Факторы, воздействующие на работоспособность ЭВМ 9

7. Конструкторские документы. Графические конструкторские документы 12

8. Конструкторские документы. Текстовые конструкторские документы 13

9. Схемная документация 14

10. Конструкторская и функциональная иерархии 15

11. Требования, предъявляемые к конструкции ЭВМ 16

12. Показатели качества конструкции ЭВМ 18

13. Краткая характеристика уровней конструкции ЭВМ 20

14. Схема технологического процесса изготовления п/п-вых ИМС. Этапы фотолитографии. 22

15. Второй этап технологического цикла изготовления микросхем. Микроконтактирование 25

16. Виды стандартных корпусов. Способы корпусной герметизации 27

17. Классификация ПП. Элементы ПП 29

18. Контроль печатных плат 33

19. Сборка печатных узлов 36

20. Цель и задачи конструирования ПП 37

21. Контроль и испытание ПП 38

22. Задачи проектирования ПП повышенного быстродействия 40

23. Классификация помех. Причины искажений импульсов 41

24. Перекрёстная помеха в короткой линии связи. Причины, способы уменьшения 42

25. Проектирование длинной линии связи. Задачи, правила, методы согласования 44

26. Помехи по цепям питания и методы их уменьшения 45

27. Электромагнитная совместимость. Экранирование 46

28. Подсистемы аналогового ввода УСО 48

29. Подсистемы цифрового ввода УСО 49

30. Подсистемы аналогового вывода УСО 50

31. Подсистемы цифрового вывода УСО 51

32. Показатели надёжности невосстанавливаемых изделий 52

33. Резервирование. Параллельное и последовательное резервирование 54

34. Особенности теплового конструирования ЭВМ. Излучение, теплопроводность, конвекция 56

35. Способы охлаждения микроэлектронной аппаратуры 57

1. Этапы и стадии создания эвм

№ п/п	Этапы создания ЭВМ	Общие затраты (в условных единицах)
1 2 3	НИР ОКР Внедрение в произодство	1 10 100

На этапе НИР производится предварительная аналитическая и расчетная подготовка изделия [2]. Результат НИР – научно-технический отчет, содержащий выводы о новых принципах построения изделия, научно обоснованный подход к реализации этих принципов, анализ проведенных исследований. НИР может дать отрицательный результат, показывающий, что на современном уровне развития науки и техники реализация поставленной задачи невозможна или преждевременна.

Работа на этапе ОКР основывается на результатах НИР и является процессом инженерного воплощения теоретических результатов, полученных на этапе НИР, в схему или конструкцию изделия. На этапе ОКР на первый план выступают экономические задачи, т. к. именно здесь формируются основные параметры изделия, влияющие как на его стоимость, так и на длительность и стоимость его разработки. Во время выполнения ОКР производится теоретическое, расчетное и экспериментальное исследование реализованных в изделии идей.

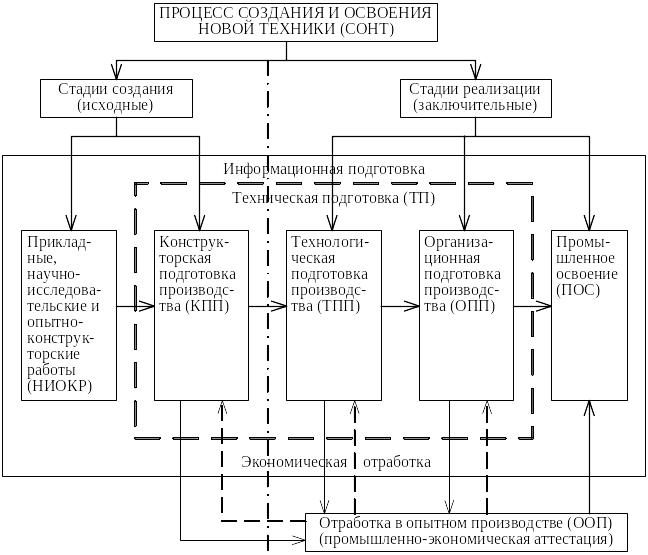

Техническая подготовка (ТП) включает три стадии освоения нового изделия в производстве:

– конструкторскую подготовку производства (КПП);

– технологическую подготовку производства (ТПП);

– организационную подготовку производства (ОПП).

Первой стадией освоения изделия является конструкторская подготовка. Для отражения сущности решаемых задач на этом этапе необходима некоторая исходная информация.

2. Этапы (стадии) разработки конструкторской документации

Для изготовления элементов конструкции, а затем их сборки создается конструкторская документация в виде конструкторских чертежей на детали, сборочные единицы, на сборку и монтаж. Эта документация создается с учетом конкретных технологий изготовления изделия.

Разработкой такой документации завершается конструкторское проектирование.

Как разработка схемных документов, так и разработка конструкторских чертежей осуществляется итерационным методом.

Постепенная, поэтапная подготовка окончательного комплекта конструкторских документов объясняется тем, что ЭВМ относятся к сложным, инженерным техническим изделиям, конструирование которых осуществляется с применением «высоких технологий» проектирования и изготовления, которые требуют постоянного научного поиска.

Итерационный процесс можно представить следующим образом.

На основе анализа ТЗ и проведенных исследований разрабатывается функционально-логическая схема, которая разделяется на функционально законченные части, затем создаются экспериментальные ПП, на которые монтируются корпуса микросхем и других электронных компонентов, после чего проверяется работоспособность каждой схемы и все необходимые параметры. По результатам проверки схемы исправляются, если это необходимо, совершенствуются или просто изменяются. Снова создаются экспериментальные платы и т. д. После этого разрабатываются промежуточные варианты конструкций ПП. Затем печатные платы объединяются и опять – проверка, контроль, до тех пор пока все параметры будут согласованы и вся схемотехническая часть ЭВМ будет работать стабильно и надежно.

Весь этот процесс протекает не стихийно, он нормализован и отражен в Государственных стандартах, которые устанавливают следующие этапы (стадии) разработки конструкторской документации на ЭВМ:

• техническое задание;

• техническое предложение;

• эскизный проект;

• технический проект;

• разработку рабочей документации.

Первые три этапа относятся к стадии НИР. Этапы – технический проект и разработка рабочей документации – относятся к стадии ОКР (иногда сюда включают эскизный проект).

Все этапы, за исключением ТЗ, заканчиваются разработкой совокупности конструкторских документов, которые совместно с ТЗ являются исходными для последующего этапа.

Завершающей стадией ОКР является разработка рабочей документации, в которой создается совокупность конструкторских документов, предназначенных для изготовления и испытания опытного образца (опытной партии) изделия.

Разработка этих документов и является конструкторской подготовкой производства (КПП), которая включается в техническую подготовку предприятия к освоению нового изделия.
