3. Выбор генератора тактовых импульсов

Каждый из мультивибра торов микросхемы имеет два входа для запуска - А, В, вход сброса R, выводы С и RC для подключения времязадающих элементов, прямой и инверсный выходы. Условие запуска мультивибратора - изменение входных сигналов, в результате которого появляется следующее сочетание - лог. О на входе А, лог. 1 на входах В и R. Исходное состояние для запуска - любое, не соответствующее указанному требованию.

Микросхема К155АГЗ удобна для построения различных генераторов импульсов. Для примера на рис. 2 приведена схема управляемого генератора импульсов. Если на вход "-запуск" подать лог. О, генерация импульсов не происходит, на выходах обоих ждущих мультивибраторов лог. 0; если подать лог. 1, на входах ждущего мультивибратора DD1.1 возникнет условие запуска, на его выходе появится

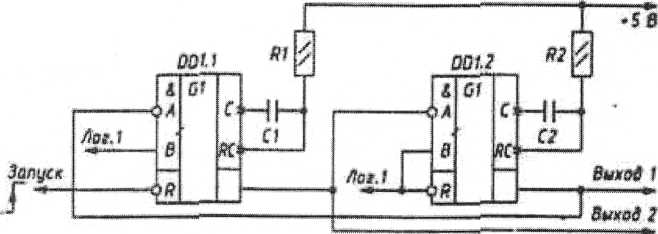

Рис. 2 - Генератор на двух мультивибраторах АГЗ

ап

тжт

положительный импульс, спадом которого запустится ждущий мультивибратор DD1.2, спадом выходного импульса последнего - ждущий мультивибратор DD1.1 и т.д. Временная диаграмма работы генератора представлена на рис. 3.

Запуск Выход 1

Выход 2

Рис. 3 - Диаграмма работы генератора.

						Лист
						7
Изм.	Лист	№ докум.	Подпись	Дата

Расчитаем времязадающую цепь, сопротивление резистора R1 может находиться в пределах 5,1...51 кОм, емкость конденсатора С1 - любая. Длительность генерируемого импульса приближенно может быть определена по формуле:

Т_гти = 0,32(Д1 + 0.7)С1

Возьмём резистор на 50 кОм.

Т

Q _ ¹ ГТИ

0,32(i?l + 0.7)

С = = 62 нФ

0,32(50 + 0.7)

Следовательно элементы времязадающей цепи должны быть:

С1=С2=62 нФ, R1=R2=50 кОм
