3. Разработка принципиальной схемы

В схеме применяются микросхемы ТТЛ серии к155. Основные параметры данной серии приведены в таблице 1.

Таблица 1 - Электрические параметры 1	Напряжение питания	4,75...5,25 В
2	Входное напряжение низкого уровня	<0,4 В
3	Входное напряжение высокого уровня	>2,4 В

1. Выбор счетчика

Для подсчета полученных импульсов с ГТИ за временной интервал

используем счетчики К155ИЕ5. Микросхемы представляет собой двоичный счетчик. Каждая ИС состоит из четырех JK-триггеров,образуя счетчик делитель на 2 и 8. Установочные входы обеспечивают прекращение счета и одновременно возвращают все триггеры в состояние низкого уровня (на входы R0(1) и R0(2) подается высокий уровень). Выход Q1 не соединен с последующими триггерами. Если ИС используется как четырехразрядный двоичный счетчик, то счетные импульсы подаются на С1, а если как трехразрядный - то на вход С2.

1. -

   14	С1	СТ2	01	12
   1	С2		Q2	_У_
   _2_	R1		Q3	_8_
   3	R2		04	11

   вход счетный С2;

2. - вход установки О R0(1); 3 - вход установки О R0(2);

13. - свободные; 5 - напряжение питания +U_n;

8 - выход Q3; 9 - выход Q2;

10 - общий; 11 - выход Q4; 12 - выход Q1; 14 - вход счетный С1;

					26.03 0154 454. ПЗ	Лист
						6
Изм.	Лист	№ докум.	Подпись	Дата

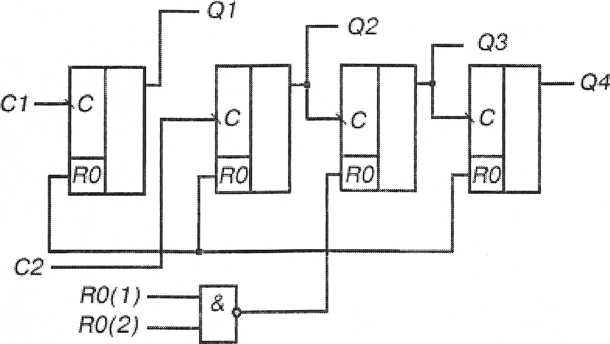

Функциональная схема

2. Выбор триггера

Для управления старт- и стоп-импульсами используется JK-триггер

К155ТВ15 - сдвоенный JK-триггер. Микросхема представляет собой два тактируемых J-K триггера с установкой в 0 и 1. Сигналы на входах J и К можно изменять как при лог. О, так и при лог. 1 на входе С - для переключения триггера играют роль сигналы на этих входах лишь непосредственно перед переходом напряжения на входе С с лог. О на лог. 1.

1

fR	т
- J	Q
■/С
тк <bs"	Q (
г - J	ТТ Q
-/О
1	5

13

11

,15 - вход установки "О"'

2. - вход J1;

3. - вход К1;

12. - вход синхронизации;
