Жесткий диск. Ibm 1 tb 7.2 k 6Gbps nl sas 3.5.

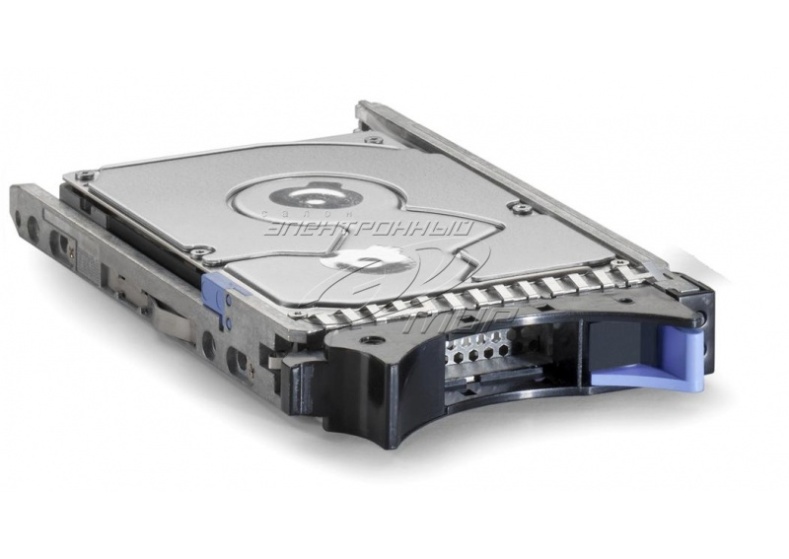

Рисунок 21 – Жесткий диск
Таблица 8 - Характеристика жесткого диска
Модель |
IBM 1 TB 7.2 k 6gbps NL SAS 3.5 |
Формат накопителя |
3.5" |
Скорость вращения шпинделя |
7200 оборотов/мин. |
Скорость передачи данных |
600 Мб/сек - средняя при чтении/записи |
Интерфейс HDD |
SATA-III |
Объем |
1 Терабайт |
Доп. Инф. |
Для серверов |
Raid – контроллер

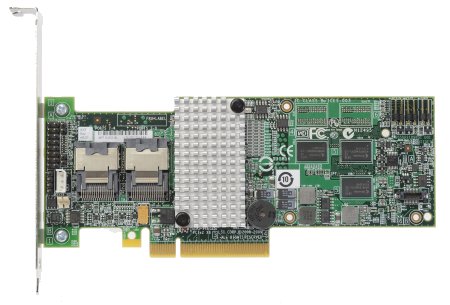

Рисунок 22 – RAID – контроллер
Таблица 9 - Характеристика RAID – контроллера
Интерфейс |
PCI-Express x8 |
Поддерживаемые уровни RAID |
0, 1, 5, 10, 6, 50, 60, 1E, 5EE |
Поддерживаемые дисковые интерфейсы |
SAS/SATA |
Количество устройств, поддерживаемых с помощью SAS-экспандеров |
256 шт |
Кэш |
256 МБ |
Внутренние порты SFF8087 |
2 шт |
Скорость передачи данных |
6 Гб/с на порт |
Тип интерфейса системной шины |
8-lane PCIe Gen2 |
Поддерживаемые операционные системы |
Microsoft Windows, Red Hat Linux, SUSE Linux, Fedora, Debian LinuxU |
Поддержка S.M.A.R.T |
Есть |
Количество дисков |
32 SAS и SATA |
Сетевой контроллер. Broadcom 8gb fc Dual Port hba for ibm System X .

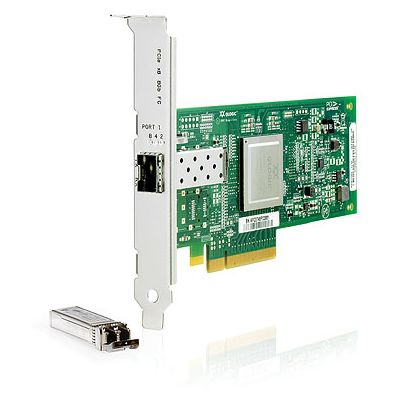

Рисунок 23 – Сетевой контроллер
Таблица 10 - Характеристика сетевого контроллера
Производитель |
Broadcom |
Наименование продукта |
Broadcom 8GB FC Dual Port HBA for IBM System x |
Интерфейс: |
PCI-E |
Количество портов: |
1 |
Интерфейсы / порты: |
1 х RJ-45 |
Скорость передачи: |
10/100/1000 Мбит/с |
Поддерживаемые операционные системы |
Windows® XP Professional Windows 2000 Professional Windows NT 4.0 Linux kernel 2.4.x |

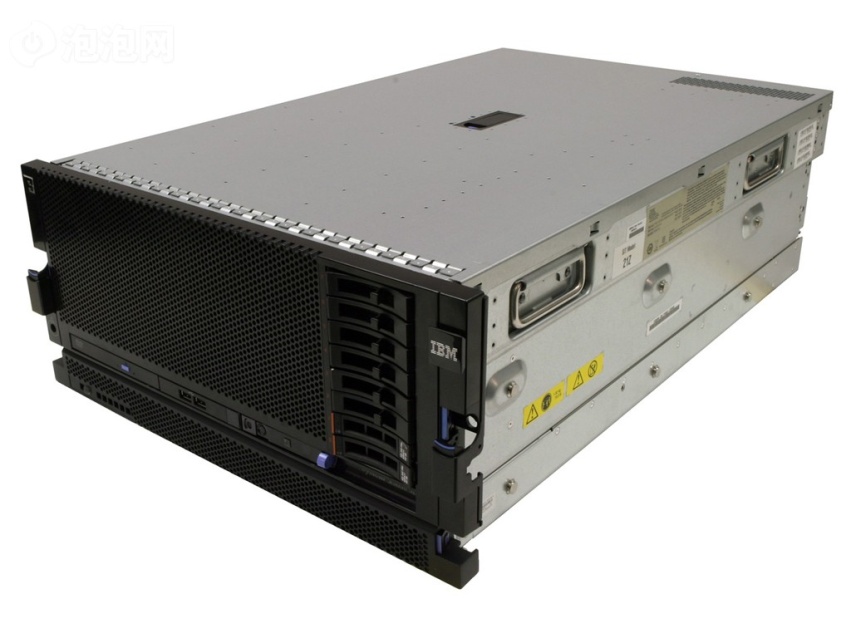

IBM System x3850 X5
Особенности
Интеграция серверов, сети хранения данных (SAN), средств организации сети, подсистемы ввода-вывода и приложений в одном шасси.
Использование стандартных офисных розеток с напряжением 100 – 240 В, так что заказчикам не потребуется центр обработки данных для управления данными.
С помощью BladeCenter Start Now Advisor можно быстро настроить серверы, систему хранения данных SAN, коммутаторы сети и SAN из одной консоли.
Гибкая модульная технология интегрирует новейшие blade-серверы x86 и IBM Power, поддерживающие широкий спектр операционных систем.
Поставляется вместе с открытыми, легко интегрируемыми инструментами, что позволяет сосредоточить основное внимание на бизнесе, а не на сопровождении IT-среды.
BladeCenter S помогает создавать более энергосберегающие ИТ-инфраструктуры благодаря мощной технологии IBM Cool Blue и набору продуктов и средств, помогающих клиентам планировать, управлять и контролировать питание и охлаждение.
BladeCenter S предлагает широкий выбор интегрированных в шасси вариантов соединений и организации хранения данных, что упрощает инфраструктуру, повышает ее управляемость и снижает совокупную стоимость владения.
Основные характеристики:
процессоры |
2 (up to 4) Intel® Xeon® MP X7550 (Nehalem-EX) 2.0-2.4GHz, 8-Core, HyperThreading, 6.4GT/s QPI, 18MB L3 cache |
чипсет |
IBM eX5™ 5th Generation chipset |
память |
16GB (4 DIMM x 4096MB) DDR-III PC3-8500 ECC Registered Quad Rank (2 up to 8 memory boards, up to 64 DIMMs, upgreadable to 1024GB max) |
RAID-контроллер |
IBM ServeRAID BR10il 8-internal channel SAS 3G RAID (0,1,1E) controller (up to IBM ServeRAID M5025 8-internal channel SAS 6G RAID 0,1,10,5,50,6,60 controller 512MB cache with BBU) |
дисковая подсистема |
up to 3.2TB (16 x 200GB) Hot Plug SATA 1.8" SSD System (8 upgreadable to 16 SSD bays) |
жесткие диски |
0 (up to 16) x 1.8" hot-plug SATA SSD |
сетевой адаптер |
Dual-channel Broadcom® BCM5709C PCI-E Gigabit LAN Network Interface Controller + Dual-channel Emulex 10 Gigabit Ethernet Virtual Fabric Adapter |
оптический привод |
optional UltraSlim Enhanced SATA DVD Multi-Burner |
блоки питания |
1+1 Redundant 1975W Hot Plug Power Supply System |
корпус |
4U Rackmount, depth - 712mm |
управление |
Integrated Management Module |
гарантия |
IBM International Warranty Service - 3 years parts and labor |
|
|

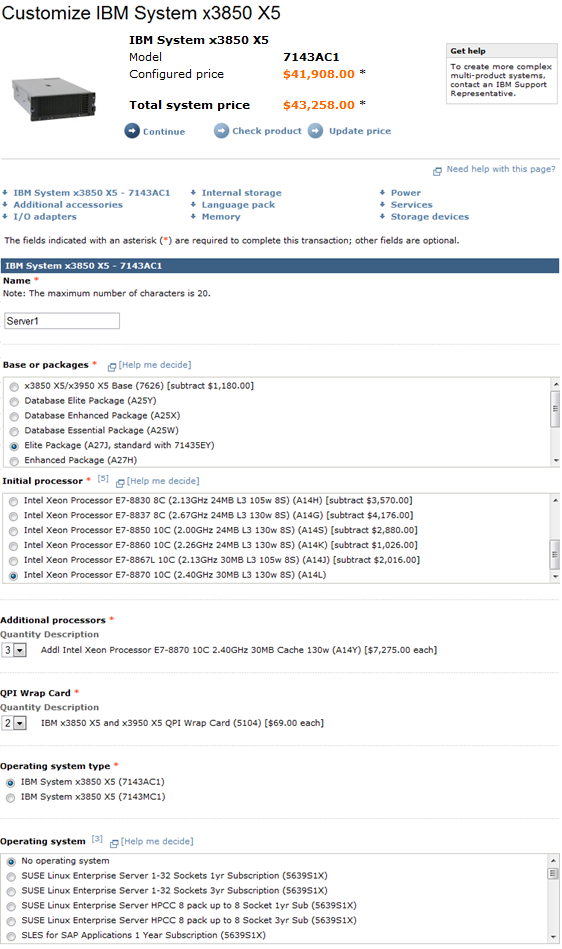

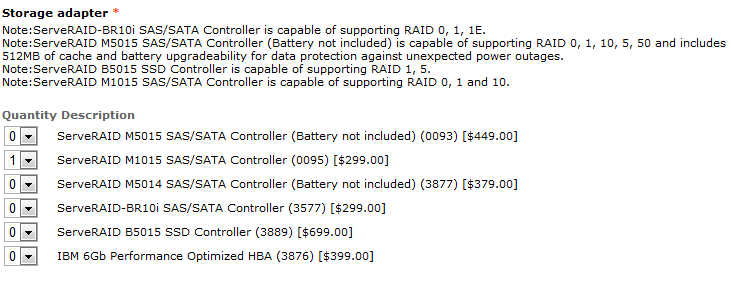

Рисунок 24 – Конфигурация сервера IBM System x3850 X5

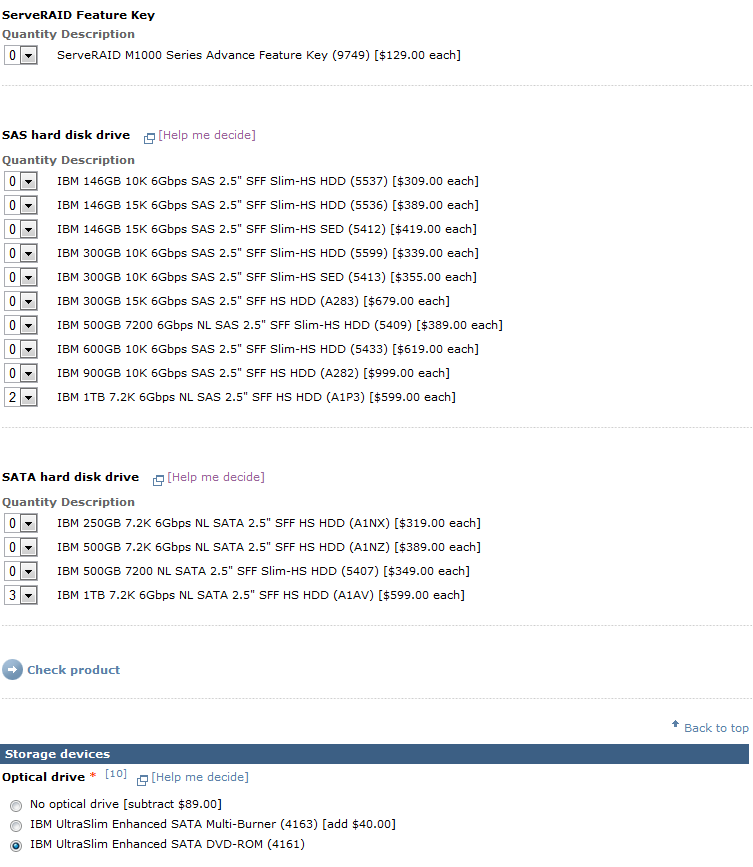

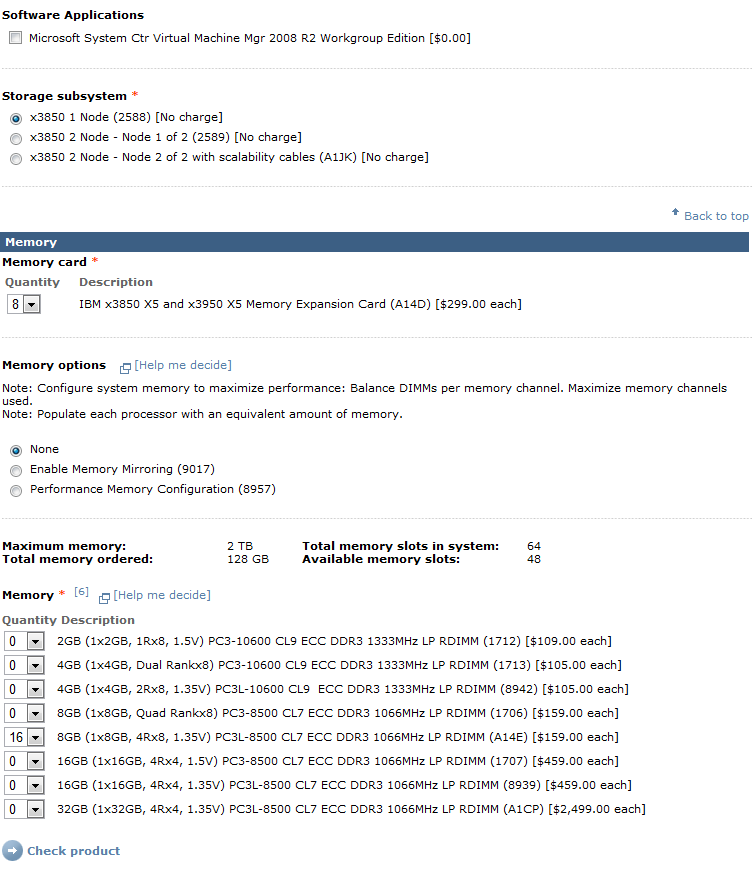

Рисунок 25 – Конфигурация сервера IBM System x3850 X5
Рисунок 25 – Конфигурация сервера IBM System x3850 X5

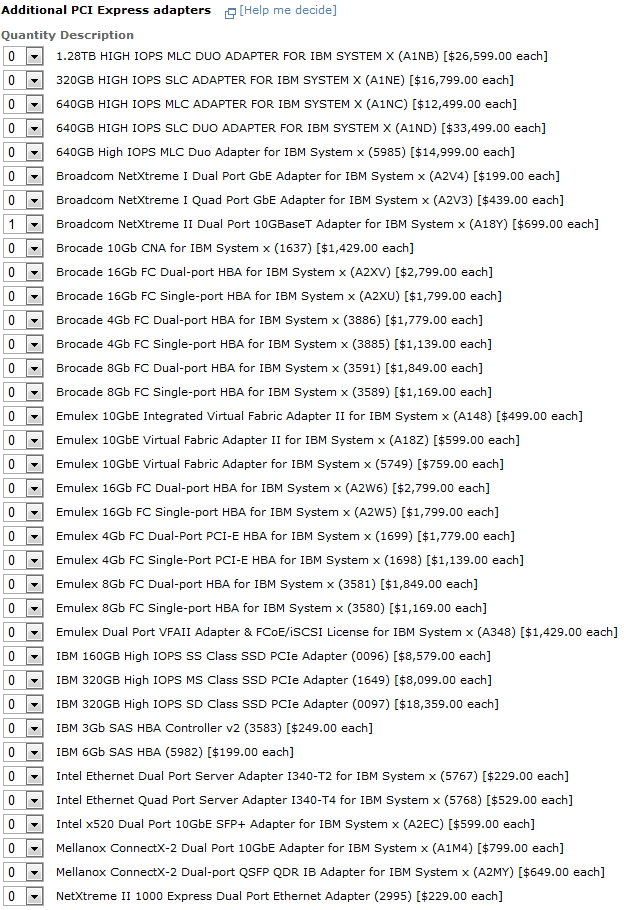

Рисунок 26 – Конфигурация сервера IBM System x3850 X5

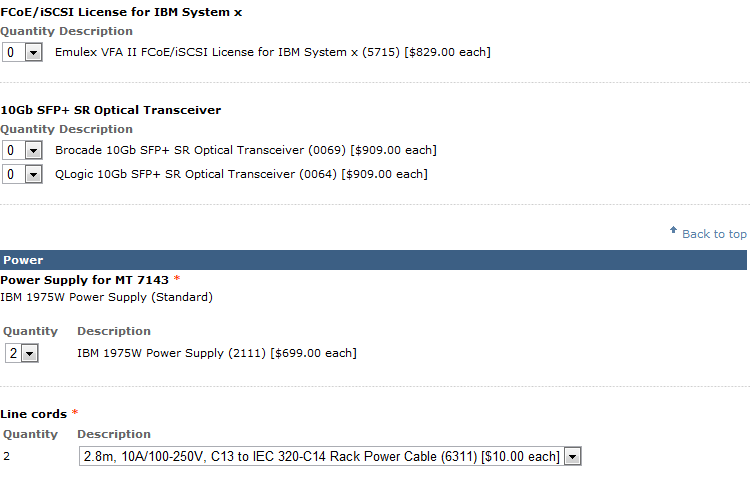

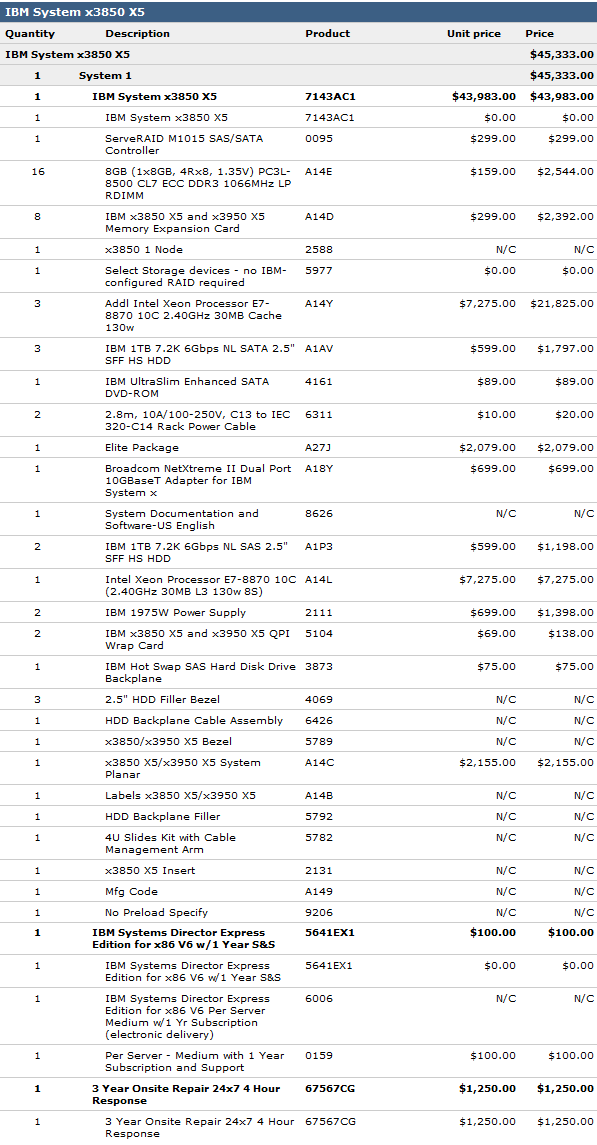

Рисунок 27 – Конфигурация сервера IBM System x3850 X5

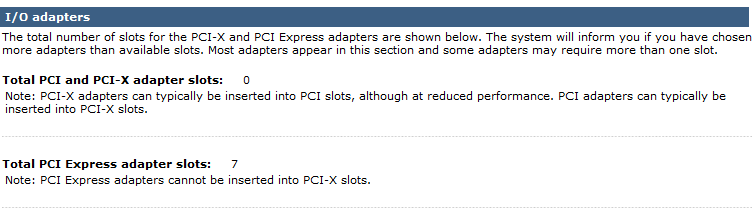

Рисунок 28 – Конфигурация сервера IBM System x3850 X5
Источник:https://www-01.ibm.com/products/hardware/configurator/americas/bhui/launchTopLevelConfig.wss?base=71435EY&cntry=840&configType=0&lang=en_US&launch_type=newconfig&ratetype=D&site_type=public&display_availability=true&lenovo=false&display_leasing=true&cancel_url=https%3A%2F%2Fwww-304.ibm.com%2Fshop%2Famericas%2Fwebapp%2Fwcs%2Fstores%2Fservlet%2FGenericApplicationError%3F%26storeId%3D1&real_time_c1=USD&real_time_t1=false
Таблица 11 – Технические характеристики сервера IBM System x3850 X5
