3.6. Диаграмма компонентов
Диаграмма, на которой изображена организация некоторого множества компонентов и зависимости между ними. Диаграмма представляется в виде графа с ребрами и вершинами.
На диаграмме присутствуют компоненты, один из них исполняемый, другие компоненты имеют интерфейс (см. рис. №8).
На диаграмме компонентов (см. рис. №8) находиться исполняемый компонент: «AIS. ехе» со стереотипом «executable ».
Также присутствуют компоненты: «ПО реестр клиента», , «ПО генерация заказов», со стереотипом «library» и компонент «ПО создание отчетов» со стереотипом «document». У компонентов иметься интерфейс. Через интерфейс взаимодействуют компоненты, с помощью связью зависимости. Запуск программы осуществляет AIS.exe, который взаимодействует с ПО реестр клиента, через связь зависимости, который в свою очередь взаимодействует с ПО генерация заказов и ПО создание отчетов, которые между собой тоже взаимодействуют, через связь зависимость.
Рис №8 (Диаграмма деятельности)
3.7 Диаграмма развертывания
Диаграммы развертывания, или применения, - это один из двух видов диаграмм, используемых при моделировании физических аспектов объектно-ориентированной системы (другой вид - диаграммы компонентов). Такая диаграмма показывает конфигурацию узлов, где производится обработка информации, и то, какие компоненты размещены на каждом узле.
Диаграммы развертывания обычно включают в себя: узлы и отношения зависимости и ассоциации. Узлы разделяют по стереотипам. Процессор - это узел, способный обрабатывать данные, то есть исполнять компонент. Устройство - это узел, не способный обрабатывать данные и в общем случае используемый для представления чего-либо связанного с реальным миром.

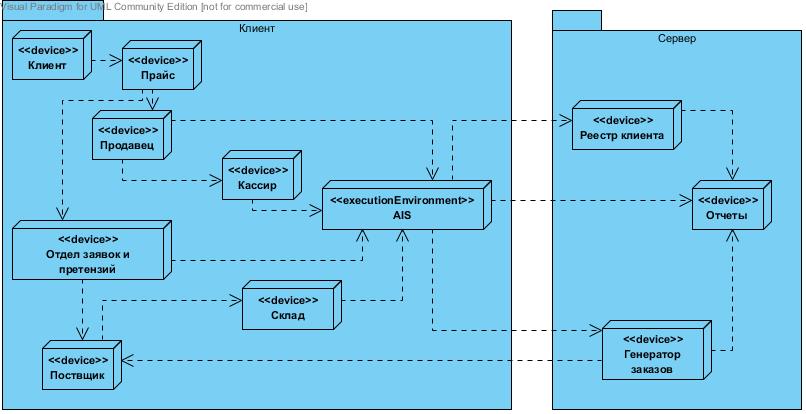

На диаграмме развертывания (см. рис. №9) приставлен узел со стереотипов процессор: AIS. и со стереотипов устройство: клиент, продавец, реестр клиентов, прайс, кассир, отчеты, отдел заявок и претензий, генератор заказов, поставщик и склад.
Связь между узлами, связь зависимости.
Р
ис
№9
(Диаграмма развертывания)
Заключение
Внедрение компьютерных систем в магазинах стало необходимым и в связи с возрастающим потоком информации, в котором все сотрудники просто обязаны ориентироваться для того, чтобы качественно выполнять свои обязанности.
В ходе данного расчетного задания были достигнуты все поставленные цели. Выявлены особенности формирования потоков данных. Выполнено проектирование функциональных особенностей системы. Построены диаграммы взаимодействия, классов, последовательности, коммуникаций, деятельности, компонентов, развертывания.
