Розвиток схем підвісок з пружинним пружним елементом

Пружні пружинні елементи підвісок, завдяки малій масі та забезпеченні необхідності плавності руху, найбільше розповсюдження отримали у легкових автомобілях. Під час стискання пружини її витки зближуються та закручуються. У той же час пружина не передає зусилля у горизонтальній площині і потребує застосування складних направляючих елементів, які як правило складаються з двох подовжніх штанг, двох реактивних і однієї поперечної штанги.

Залежні підвіски використовуються у вантажних автомобілях, автобусах і деяких легкових автомобілях. Залежні підвіски можуть бути автономними або балансирними.

Незалежні підвіски використовують в основному для легкових автомобілів, а також для вантажних автомобілів високої прохідності.

Рис. 12. Важільно – телескопічна підвіска ВАЗ-2109:

1-куловий палець; 2-маточина; 3-гальмівний диск; 4-захисний кожух;

6-нижня опорна чашка; 7-пружина; 8-захисний чохол; 9-буфер стискання;

10-верхня опорна чашка; 11-гумова опора; 12-кришка; 13-підшипник;

14-шток; 15-гайка; 16-амортизаторна стійка; 17-ексцентричний болт;

18-гайка; 19-поворотний кулак; 20-приводний вал; 21-захисний чохол;

22-шарніри рівних кутових швидкостей; 23-поперечний важіль.

Таку підвіску інколи називають “свічка, що коливається” або “типу Мак-Ферсон”, використовують переважно для передніх коліс легкових втомобілів. Перевагами такої підвіски є мала маса та габарити і великий вертикальний хід, що привело до широкого застосування її на легкових автомобілях.

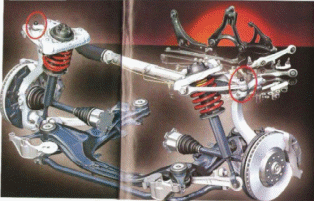

Рис. 13. Незалежна пружинна підвіска типу Мак Ферсон з кульовою опорою вертикальної стійки поворотного кулака

В підвісці використані важелі різної довжини. Нижні важелі одним кінцем закріплені до підрамника, який набув широкого застосування, а другим кінцем через шарові шарніри до поворотного кулака. Верхні важелі одним кінцем через гумові втулки шарнірно з’єднані з несучою системою, а другим кінцем шарнірно через кульову опору з вертикальною стійкою поворотного кулака.

Рис. 14. Задня незалежна підвіска автомобіля VW Passat B6 4MOTION з пружинним пружним елементом

Розвиток схем підвісок з торсіонним пружним елементом

Торсіон представляє собою круглий металевий стрижень, що працює на скручування і на кінцях якого нарізані шліци. Один кінець стрижня кріпиться до кузова, а інший до направляючого пристрою. Під час опускання, або піднімання коліс торсіони скручуються. Торсіони можуть мати подовжнє, або поперечне розташування. Торсіонні пружні елементи легкі, компактні і дають можливість проводити регулювати жорсткість підвіски шляхом попереднього закручування торсіону.

Завдяки цьому торсіонні підвіски останнім часом почали широко використовувати у підвісці легкових автомобілів.

Рис. 15. Торсіонний пружний елемент

Рис. 16. Задня незалежна торсіонна підвіска на подовжніх важелях

автомобіля Пежо 206

У направляючому пристрої підвіски використовуються трубчаті важелі встановлені під кутом до подовжньої осі автомобіля. Торсіони розташовані поперек автомобіля.

Рис. 17. Повздовжнє розташування торсіонів підвіски
