7. Проектування потоку при зведенні лінійно-протяжних об'єктів
Як вже відзначалося вище, при будівництві лінійно-протяжних споруд (доріг, трубопроводів і т.д.) виділити захватки в традиційному змісті слова, розглянутому вище, не уявляється можливим. Вона (захватка), при будівництві таких споруд, є умовним допоміжним поняттям, введеним для використання позитивних якостей потокового методу. Під умовною захваткою приймають дільницю лінійно-протяжної споруди, на який виконується той чи інший будівельний процес або комплекс робіт за одиницю часу. Ритм роботи виконавця в цих випадках визначається з виразу:
(20)
де Lj - довжина лінійно-протяженного j - го об'єкту ;
Vi - прийнята швидкість руху i - го виконавця.
Після визначення ритмів робіт, проектування потокових методів здійснюється з використанням традиційних методів, розглянутих вище.
ЗАДАЧА 10. Потрібно, з використанням графічного засобу, (запроектувати циклограму) ув'язати в потік роботу бригад здійснюючих спорудження сукупності лінійно-протяжних об’єктів та визначити: загальний термін функціонування пото-
47
ку; тривалість роботи кожної бригади на потоці; тривалість та строки зведення окремих об'єктів включених у потік. Швидкість руху бригад при виконанні робіт по окремим об'єктам та кількість об'єктів що включаються в потік наведені в табл. 6.
Таблиця 6
-
Об’єкти
Довжина,
м
Швидкість руху бригад, м/зм
А
Б
В
Г
Д
1
900
300
225
450
-
450
2
1200
300
-
400
300
400
3
800
400
200
400
200
400
4
900
300
300
300
300
300
5
600
300
300
-
200
300
Проектування потоку здійснюється в три етапи.
На першому - здійснюється визначення ритмів (тривалості) роботи бригад на конкретних об'єктах. Ритм роботи виконавця визначається по формулі 20. У вигляді зразка визначимо ритми роботи бригад по деяким об'єктам.
Аналогічно визначаємо ритми роботи бригад по іншим, об'єктам, що включаються в потік. Результати розрахунків зводимо в табл.7.
На другому етапі - здійснюється визначення кроків потоків між окремими будівельними процесами (бригадами) включеними в потік. Для цієї мети використовуються методика розрахунку кроків потоку на основі використання матричних моделей, яка розглянута вище, при рішенні завдання 7. Результати розрахунку наведені на рис. 18.
48
Таблиця 7
-
Об’єкти
Ритм роботи бригад, дн. ( tij )
А
Б
В
Г
Д
1
3
4
2
0
2
2
4
0
3
4
3
3
2
4
2
4
2
4
3
3
3
3
3
5
2
2
0
3
2
-
ПРОЦЕСИ ( БРИГАДИ ) - і
А
Б
В
Г
Д
О
Б
'
Є
К
Т
И
j
I
0
3
3
0
4
4
0
2
2
0
0
0
0
2
2
II
3
4
7
4
0
4
2
3
5
0
4
4
2
3
5
III
7
2
9
4
4
8
5
2
7
4
4
8
5
2
7
IV
9
3
12
8
3
11
7
3
10
8
3
11
7
3
10
V
12
2
13
11
2
13
10
3
13
11
3
14
10
2
12
ki ( i + 1)
5 4 5 4
Рис. 18. Визначення кроків потоків з використанням матричної моделі.
На третьому, завершальному етапі, по розрахованим ритмам роботи бригад та визначеним крокам потоків між окремими будівельними процесами (бригадами) проектуємо циклограму (графік) спорудження сукупності об'єктів включених в потік, див. рис. 19.
49

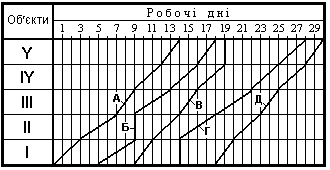

Рис. 19. Графік спорудження сукупності об'єктів.
А , Б , В , Г , Д - найменування бригад (процесів)
Із збудованої циклограми видно:
тривалість функціонування потоку складає 30 дня;
тривалість роботи бригади "А" на потоці складає 14, "Б" - 13, "В" - 10, "Г" - 14, "Д" - 12 днів;
тривалість будівництва першого об'єкту 20, другого - 20, третього - 18, четвертого - 19 і п'ятого - 18 днів;
строки будівництва першого об'єкту з 1 по 20, другого - з 4 по 23, третього - з 8 по 25, четвертого - з 10 по 28 і п'ятого з 12 по 30 день.
