Основний принцип роботи клавіатури.
Клавиатура персонального компьютера сама по себе является компьютерной системой. Она построена на основе микроконтроллера 8042, который постоянно сканирует нажатия клавиш на клавиатуре — независимо от активности на центральном процессоре x86.
За каждой клавишей клавиатуры закреплен определенный номер, однозначно связанный с распайкой клавиатурной матрицы и не зависящий напрямую от обозначений, нанесенных на поверхность клавиш. Этот номер называется скан-кодом (название подчеркивает тот факт, что компьютер сканирует клавиатуру для поиска нажатой клавиши). Скан-код — это случайное значение, выбранное IBM еще тогда, когда она создавала первую клавиатуру для ПК. Скан-код не соответствует ASCII-коду клавиши, одной и той же клавише могут соответствовать несколько значений ASCII-кода. Таблицу скан-кодов можно посмотреть, например, в двадцатой главе книги TheArtofAssemblyLanguageProgramming.
На самом деле клавиатура генерирует два скан-кода для каждой клавиши — когда пользователь нажимает клавишу и когда отпускает. Наличие двух скан-кодов важно, так как некоторые клавиши имеют смысл только тогда, когда они нажаты (Shift, Control, Alt).

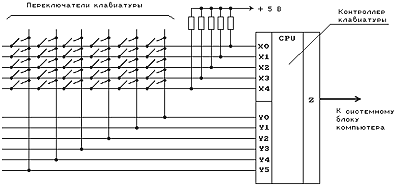

Рис.
1. Упрощенная схема клавиатуры
Когда пользователь нажимает клавишу на клавиатуре, он замыкает электрический контакт. В результате при следующем сканировании микроконтроллер фиксирует нажатие определенной клавиши и посылает в центральный компьютер скан-код нажатой клавиши и запрос на прерывание. Аналогичные действия выполняются и тогда, когда оператор отпускает нажатую ранее клавишу.
Второй микроконтроллер получает скан-код, производит преобразование скан-кода, делает его доступным на порту ввода-вывода 60h и затем генерирует аппаратное прерывание центрального процессора. После этого процедура обработки прерывания может получить скан-код из указанного порта ввода-вывода.
Следует отметить, что клавиатура содержит внутренний 16-байтовый буфер, через который она осуществляет обмен данными с компьютером.

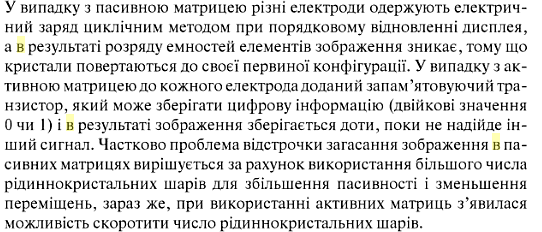

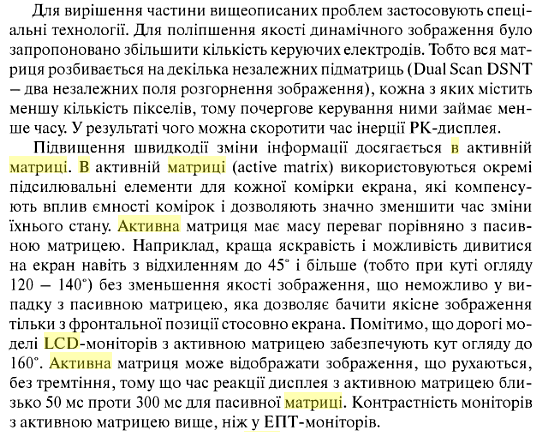

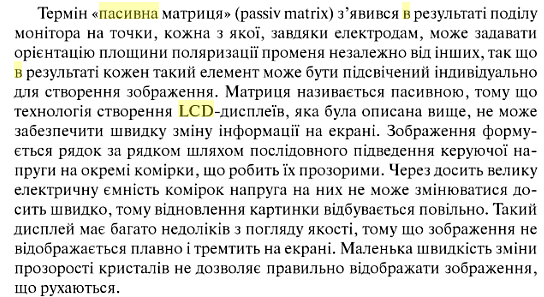

Пасивна та активна матриці в lcd.
Плазмові панелі.
«плазменная панель» —устройство отображения информации, монитор, основанный на явлении свечения люминофора под воздействием ультрафиолетовых лучей, возникающих при электрическом разряде в ионизированном газе, иначе говоря в плазме. (См. также: SED).
Работа плазменной панели состоит из трех этапов:
инициализация, в ходе которой происходит упорядочивание положения зарядов среды и её подготовка к следующему этапу (адресации). При этом на электроде адресации напряжение отсутствует, а на электрод сканирования относительно электрода подсветки подается импульс инициализации, имеющий ступенчатый вид. На первой ступени этого импульса происходит упорядочивание расположения ионовой газовой среды, на второй ступени разряд в газе, а на третьей — завершение упорядочивания.
адресация, в ходе которой происходит подготовка пикселя к подсвечиванию. На шину адресации подается положительный импульс (+75 В), а на шину сканирования отрицательный (-75 В). На шине подсветки напряжение устанавливается равным +150 В.
подсветка, в ходе которой на шину сканирования подается положительный, а на шину подсветки отрицательный импульс, равный 190 В. Сумма потенциалов ионов на каждой шине и дополнительных импульсов приводит к превышению порогового потенциала и разряду в газовой среде. После разряда происходит повторное распределение ионов у шин сканирования и подсветки. Смена полярности импульсов приводит к повторному разряду в плазме. Таким образом, меняя полярность импульсов обеспечивается многократный разряд ячейки.
Один цикл «инициализация — адресация — подсветка» образует формирование одного подполя изображения. Складывая несколько подполей можно обеспечивать изображение заданной яркости и контраста. В стандартном исполнении каждый кадр плазменной панели формируется сложением восьми подполей.
Таким образом, при подведении к электродам высокочастотного напряжения происходит ионизация газа или образование плазмы. В плазме происходит емкостной высокочастотный разряд, что приводит к ультрафиолетовому излучению, которое вызывает свечение люминофора: красное, зелёное или синее. Это свечение проходя через переднюю стеклянную пластину попадает в глаз зрителя.
