Геологічні розрізи

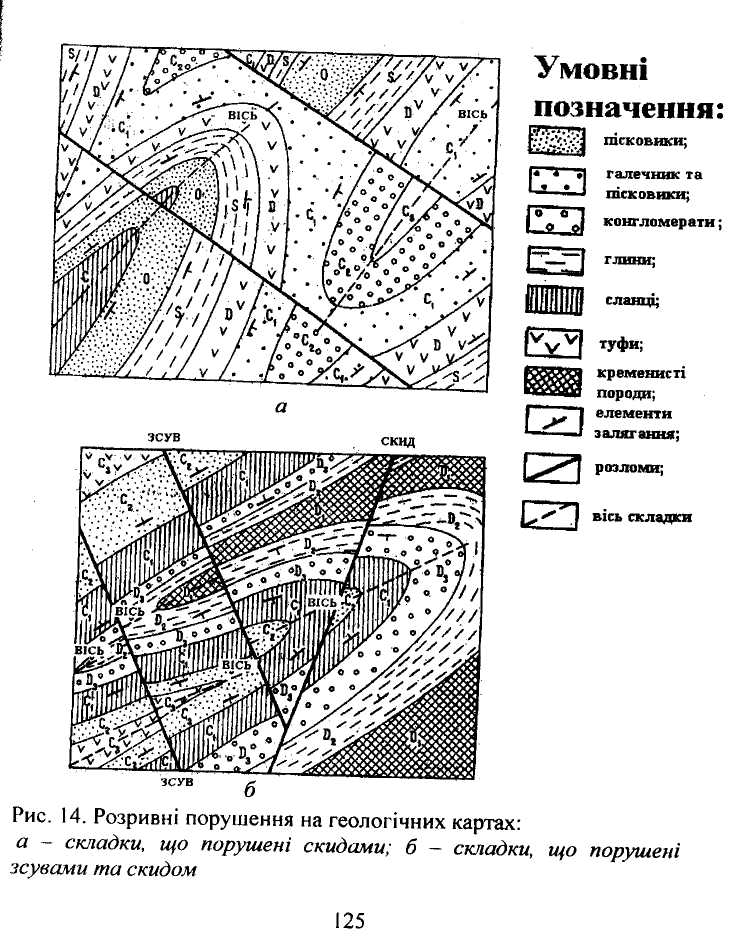

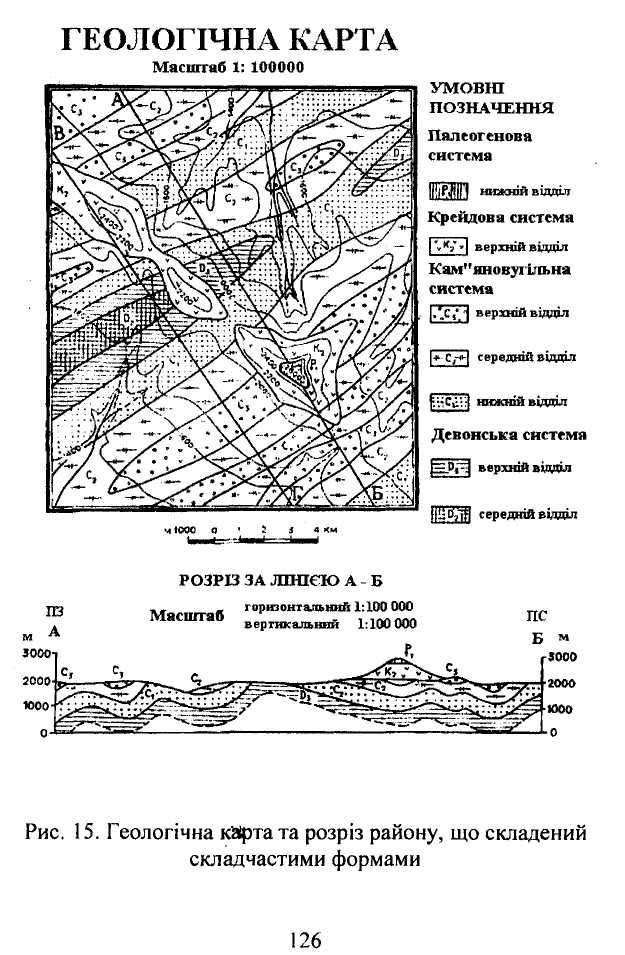

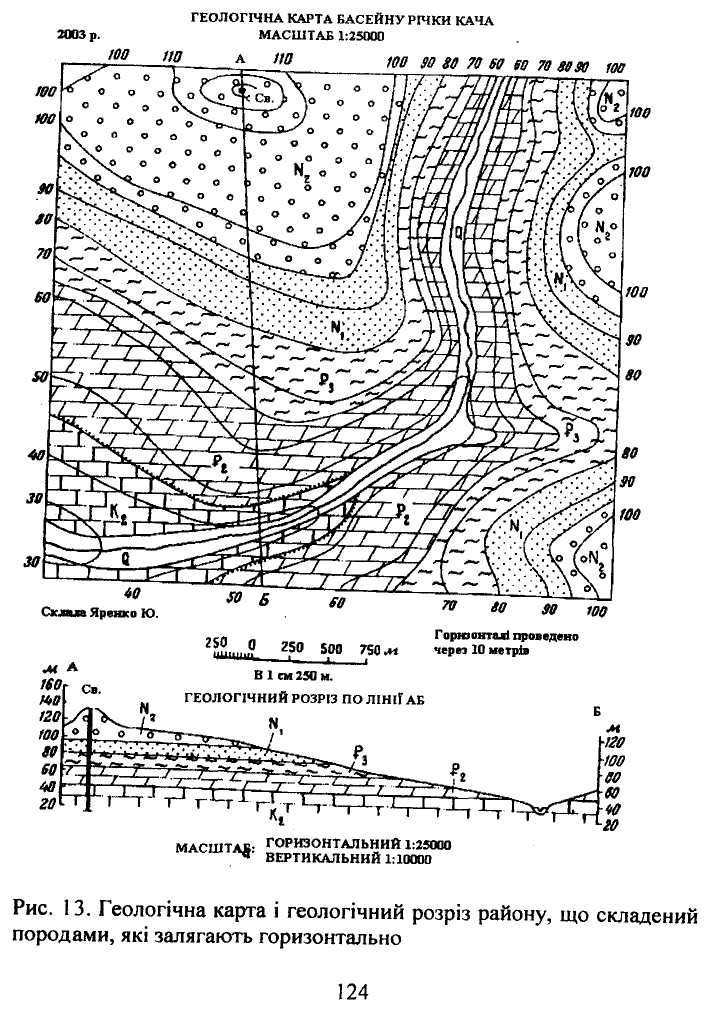

Геологічна карта супроводжується одним або кількома геологічними розрізами (рис. 13, 15), які показують будову земної кори у вертикальному перетині по певній (визначеній) лінії. Глибина, до якої будується розріз, обумовлена наявними геологічними даними.
Напрямок обирається так, щоб найповніше охарактеризувати будову ділянки. Зазвичай розрізи проводяться вхрест простягання основних структурних форм.
Загальні принципи побудови схематичних геологічних розрізів за геологічною картою та правила, дотримання яких обов'язкове при їх оформленні:
За геологічною картою встановлюються загальні закономірності геологічної будови району та загальні риси його геологічної історії.
Вибирається напрям розрізу і на геологічній карті проводиться відповідна лінія. На кінцях лінії на карті ставлять цифри (1 -1) або букви (А-Б).
Визначають масштаб розрізу. Майже завжди горизонтальний та вертикальний масштаби повинні бути однаковими і співпадати з масштабом карти. Лише при горизонтальному заляганні верств допускається зміна вертикального масштабу. Це робиться для того, щоб на розрізі можна було відобразити (зображувати) верстви малої потужності. Викривлення вертикального масштабу при похилому заляганні не допускається, тому що це призводить до зміни нахилу верств, внаслідок чого
123
За вибраною лінією будується топографічний профіль. Розташовується він так, щоб закінчення лінії із західними румбами (захід, північний захід, південний захід) знаходилось ліворуч, а закінчення зі східними румбами (схід, північний схід, південний схід) — праворуч. Якщо розріз має меридіональний напрямок, то північ розташовується праворуч, південь — зліва.
Топографічний профіль обмежується біля кінців вертикальними масштабними лінійками. На ньому проводять лінію нульової абсолютної висоти (при великих висотах — лінія будь-якої іншої висоти). Над масштабними лінійками біля закінчення профіля ставлять ті ж самі букви або цифри, якими позначена лінія на карті.
На топографічний профіль переносять геологічні дані, тобто границі між стратиграфічними підрозділами, розриви, границі інтрузивних тіл.
Побудова власне геологічного рорізу, тобто нанесення на топографічний профіль геологічних даних — це з'єднання лініями роз'єднаних виходів на поверхню верств з урахуванням загального характеру їх залягання (горизонтальне, моноклинальне, складчасте). Якщо є дані про елементи залягання верств та їх потужність, розріз будується з врахуванням цих даних. Якщо ж таких відомостей нема, то побудова буде схематичною. Нахил верств підбирається в цьому випадку так, щоб на протязі всього розрізу справжня потужність кожної верстви запишалась постійною.
При побудові розрізу необхідно постійно стежити за стратиграфічною послідовністю верств, та не допускати її порушення. При складчастому заляганні верств краще починати побудову з ядер синклінальних складок, простежуючи від їх у сторони більш древні верстви.
Кожну верству зафарбовують або заштриховують так як на геологічній карті. На кожному ізольованому виході верстви ставитися індекс; якщо індекс не вміщується на верстві, його виносять убік (поруч).
Якщо геологічний розріз супроводжує карту його розміщують під нею.
127
10. Якщо геологічний розріз подається на окремому листі, правила його оформлення, то над масштабними лінійками біля країв розрізу необхідно вказати його орієнтування за сторонами світу.
Необхідно пам'ятати, що умовні позначення на розрізі повинні точно відповідати геологічній карті.
Геологічні розрізи можна складати за різними даними: а) за геологічною картою, б) за даними огляду і опису природних відслонень, в) на основі матеріалів штучних відслонень (геологорозвідувальних виробок). Розріз поодинокої виробки зображують у вигляді геологічної колонки свердловини (або шурфу), а геологічний розріз зображують за даними кількох геологічних колонок або журналів розвідувальних виробок.
