П Е Р Е Д М О В А

Нафтогазова промисловість України і багатьох інших країн світу є провідною галуззю економіки та народного господарства, яка забезпечує енергетичні, побутові та інші потреби життя народу.

Стабілізація та ріст видобутку нафти і газу являються основною задачею в найближчі роки. Виконання такої задачі викликає необхідність введення в розробку багатьох новорозвіданих нафтогазових родовищ та спорудження на них значної кількості виробничих об’єктів збору, транспорту і підготовки нафтопромислової продукції.

Витрати на обладнання нових нафтових родовищ, реконструкцію їх на старих нафтодобувних площах складають більшу частину всіх капітальних та експлуатаційних витрат.

Світова практика видобування нафти виробила значний досвід з вдосконалення та оптимізації систем збору та підготовки нафти і газу. В основі процесів таких виробництв лежить використання великопродуктивного та багатофункціонального обладнання, яке забезпечує якісну сепарацію газу від нафти, відокремлення вільної води на установках їх попереднього скиду, сучасні технології підготовки нафти і газу. Більшість основних об’єктів систем збору та підготовки нафти і газу, включаючи насосні і компресорні станції, сепараційні та вимірні установки, виготовляються заводським способом і в готовому вигляді поставляються на нафтовидобувні промисли. Це дозволяє оперативно нарощувати потужності по збору та підготовці нафти і газу та перекидати їх на новостворені площі нафтогазовидобутку.

Разом з тим існують і певні проблеми, зв’язані з погіршенням структури залишкових видобувних запасів основних нафтових родовищ, збільшенням частки їх таких, що приурочені до заводнених, водоплаваючих та підгазових зон покладів і до родовищ з малою проникністю продуктивних колекторів або з високою в’язкістю нафти. Відповідно, ускладнюються проблеми облаштування таких родовищ, збору та підготовки нафтопромислової продукції.

Вимагають подальшої реконструкції системи збору нафти і газу на основних “старих” високопродуктивних родовищах - Гнідинцевського, Леляківського, Прилуцького, Долинського, Качанівського та інших.

В даному навчальному посібнику розглянуті основні принципи та напрями сучасних уявлень про облаштування нафтових родовищ, розглянуті проблеми підготовки нафти та газу.

Зміст даного підручника відповідає програмі курсу “Збір та підготовка нафтопромислової продукції” і може бути використаний для теоретичного засвоєння цієї дисципліни та набуття певних знань в майбутній творчій інженерній діяльності

Глава 1 Системи збору нафти, газу та води і вимір продукції свердловин

1.1 Системи збору нафти, газу і води на нафтових промислах

Кожна система збору продукції нафтових свердловин складається з широкого комплексу різноманітних об’єктів та обладнання, включаючи нафтопроводи, газопроводи, водопроводи, газосепаратори, установки виміру продукції свердловин, резервуари, насосні та компресорні станції, які призначені для збору рідини та нафтового газу і їх транспорту на установки підготовки нафтопромислової продукції.

Впродовж багатьох століть нафта, яка піднімалась на поверхню з неглибоких колодязів чи свердловин, відстоювалась в земляних амбарах і звідти відвантажувалась для подальшого використання. Перші системи збору появляються в кінці ХІХ століття, коли почалося застосування трубопровідного транспорту нафти, спорудження металічних резервуарів для їх зберігання та нафтоналивних танкерів для транспортування на значну відстань. Такі системи були негерметичними (відкритими) та самоплинними. Біля кожної свердловини встановлювався газосепаратор та вимірювальна ємність. Періодично, після виміру дебіту свердловини, рідина направлялась в самоплинний промисловий колектор і дальше в бригадні резервуарні парки. Газ, що відділявся в сепараторах, як правило, відводився на факел і спалювався. При подальшій реконструкції таких систем збору нафтовий газ міг збиратись та використовуватись. що означало необхідність прокладки від кожної свердловини газопроводу (двохтрубна система збору). Рештки таких систем збору збереглися і до сьогоднішнього часу на старих нафтодобувних площах Західної України (Борислав, Битків).

Очевидна необхідність зменшення втрат вуглеводнів при зборі нафтопромислової продукції призвела до розробки та застосування групових напірних герметизованих систем збору.

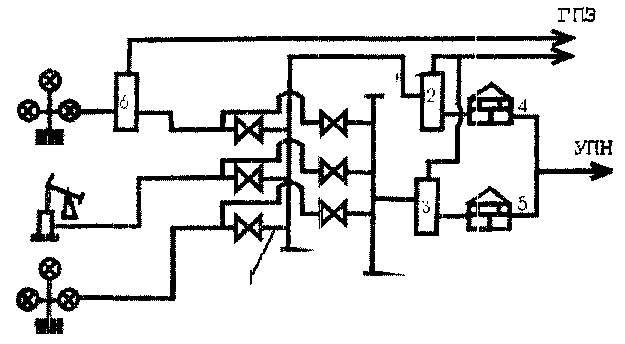

Принциповий або класичний варіант такої системи показано на рис.1.1.

  1. - розподільча гребінка;

  2. - вимірний газосепаратор;

  3. - робочий газосепаратор;

  4. - вимірювальний резервуар;

  5. - робочі сировинні резервуари;

  6. – сепаратор високого тиску.

Рисунок 1.1 - Групова герметизована напірна система збору.

Згідно з рисунком 1.1, продукція свердловин, під’єднаних до групової установки, направляється спочатку на розподільчу гребінку 1. Звідти певну кількість свердловин можна переключити на вимір дебіту, в залежності від кількості вимірних газосепараторів 2 та резервуарів 4. Продукція решти свердловин в цей час поступає в робочі сепаратори 3. Рідина після відділення газу подається в робочі резервуари 5 і дальше на установку підготовки нафти (УПН). Газ під тиском сепарації або за допомогою компресора направляється на газопереробний завод (ГПЗ) або іншим споживачам.

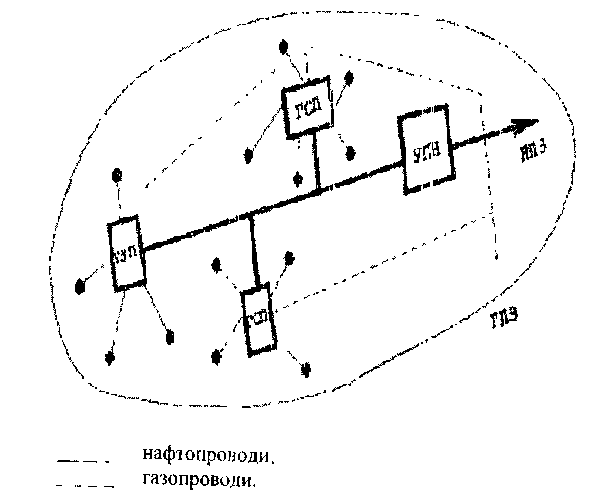

До однієї групової установки може бути під’єднано 30-50 свердловин. Тому в залежності від кількості свердловин на кожному конкретному нафтовому родовищі може бути розташована різна кількість групових збірних пунктів, як це показано на рис. 1.2.

_____ - нафтопроводи;

_ _ _ _ - газопроводи.

Рисунок 1.2. - Схема розміщення групових збірних пунктів на
