4. Патентное исследование
4.1 Способ удаления фрагментов завала
(патент РФ № 2130791)
Способ предназначен для удаления фрагментов завалов, образованных в результате бедствий, и позволяет повысить эффективность использования спасательного оборудования и упростить конструкцию. Трос закрепляют вне удаляемого фрагмента завала. Концы троса размещают на различной высоте. Один из концов закрепляют с возможностью натяжения троса. Ослабляют трос до его провисания к фрагменту завала. Соединяют подвижный элемент троса с обвязкой фрагмента завала. Натягивают трос до подъема фрагмента. Перемещают подвижный элемент троса до выноса фрагмента завала за его площадь. Ослабляют трос до его провисания и контакта с опорной площадкой. Отсоединяют подвижный элемент троса и перемещают его по натянутому тросу в зону завала.
Изобретение относится к разбору завалов, которые образовались в результате бедствия, в нем возможно нахождение людей.
Такие завалы образуются в результате взрывов энергоносителя, землетрясений и других стихийных бедствий или технических просчетов при строительстве или эксплуатации сооружения.
Известен способ спуска груза или пострадавшего при проведении спасательных работ в горах, когда между конечными точками отправления и приема груза протягивают трос с натяжным устройством на одном из концов троса, натягивают трос и соединяют с тросом подвижно груз или пострадавшего, после чего перемещают объект от точки отправления к приемной точке крепления путем дополнительного страховочного троса или с одновременным использованием наклона троса между точками крепления (Кропф "Спасательные работы в горах", Москва, Профиздат, 1975 г., стр. 52 - 54).
В практике спасательных работ по удалению завалов, в которых могут быть люди используются краны, к захватным устройствам которых закрепляют фрагмент здания, поднимают его и переносят стрелкой крана за зону завала. Такой способ широко показан был при разборе землетрясения в Спитаке и при любых аварийных завалах зданий Москвы, т.е. способ широко известен из практики разбора завалов и демонстрировался в СМИ.
Наиболее близким аналогом заявленного изобретения является способ удаления фрагментов завала, включающий крепление фрагмента к подвижному элементу, подъем его, вынос из зоны завала и отсоединение крепления от фрагмента завала (см. патент ФРГ N 3700814, кл. B 60 P 3/00, 1988).
Недостатками такого способа можно считать: необходимость использования тяжелой техники с подводом энергии; невозможность доставки тяжелой техники в труднодоступные районы, например, горные или удаленные от дорог; длительность самого процесса подготовки техники.
Все это ограничивает использование серийной грузоподъемной техники и приводит к гибели в завалах, да и во многих случаях стрелы крана не хватает для доступа к фрагментам здания, а протягивание по завалу опасно для людей в завале, т.к. нарушает статическое равновесие фрагментов.
Техническим результатом изобретения является упрощение конструкции и повышение эффективности использования за счет обеспечения возможности удаления фрагментов без использования тяжелой техники с подводом энергоносителя, возможности удаления фрагментов различной массы, размещения по высоте и расстоянию от края завала.
Пояснение к способу:
1. Крепление может быть осуществлено одной точкой на самом завале с краю его, если его прочность не вызывает опасений.
2. Если завал низкий относительно грунта, то точки крепления могут быть (по крайней мере одна) на подвижном средстве например, транспортном средстве (автобус, грузовая автомашина).
3. Натяжение троса и его ослабление до провисания с фрагментом или без него может осуществляться также перемещением транспортного средства. Им же может осуществляться перенос трассы троса.
4. Если же имеется пожарная техника, то размещение верхней точки всегда возможно на нужной и регулируемой высоте.
5. Крепление фрагмента осуществляется обычными способами: зачаливанием, обвязкой и т.д., а крепление к подвижному элементу - карабином строительным или альпинистским.
6. Перед подъемом фрагментов желательно закрепить страховочный трос как для силового перемещения вверх, так и для удержания объекта при значительном угле наклона между точками крепления при натянутом тросе.
4.2 УСТРОЙСТВО ДЛЯ ПОДАЧИ ВОЗДУХА В ПОМЕЩЕНИЕ
(патент РФ № 2403505)
Устройство
предназначено для подачи воздуха в
помещение и может быть использовано в
качестве приточного воздуховода.

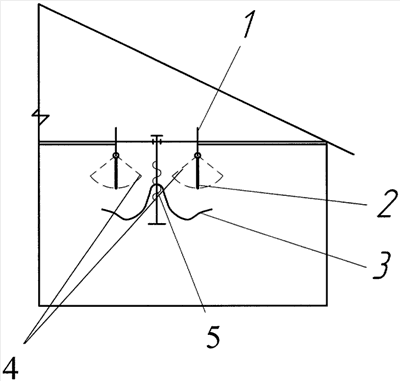

Устройство состоит из вертикального
патрубка 1, на нижнем конце которого
расположен регулятор расхода воздуха,
состоящий из двух поворотных клапанов
2 с криволинейным отражателем 3, делящим
поступающий в патрубок воздух на два
потока, выполненным из гибкого материала
с возможностью изменения радиуса своей
кривизны и величины зазора относительно
клапанов. Регулировка зазора относительно
клапанов осуществляется ходовым винтом
4. Технический результат - автоматизация
процесса регулирования расхода и
параметров поступающих струй воздуха
при
поддержании необходимой температуры
в
помещении
в зимний период.
Работа устройства происходит следующим образом. Воздух из межкрышного пространства поступает в патрубок 1, установленный в потолке. Пройдя по полости патрубка 1, воздух разделяется на потоки и проходит в зазор между свободными концами клапанов 2 и криволинейной поверхностью 3, огибая последнюю, плавно изменяя направление, поступает в помещение. При этом расход воздуха определяется величиной зазора и скоростью потока, а скорость в свою очередь зависит от перепада давления между межкрышным пространством и помещением. Зазор задается винтом 5 и определяет максимальный расход воздуха, т.е. диапазон регулирования. Потоки воздуха в зависимости от скорости и перепада давлений воздействует на клапана 2, последние поворачиваются на своих осях, изменяя тем самым величину зазора между свободными концами клапанов 2 и поверхностью 3. Так при увеличении перепада давлений, а соответственно и увеличении скорости потоков происходит увеличение угла отклонения клапанов 2 от первоначального положения и уменьшение зазора, тем самым достигается заданный закон регулирования.
Заключение
Поиск и спасание пострадавших, оказавшихся под завалами разрушенных зданий, начинается сразуже по прибытии подразделений.
Искать пострадавших целесообразно методом сплошного обследования разрушенного здания (сооружения), двигаясь друг от друга на расстоянии, обеспечивающем постоянную зрительную и слуховую связь
Необходимо детально обследовать все места возможного нахождения людей, используя кинологов с собаками и специальные приборы
Подавать через короткие промежутки времени громкие звуковые сигналы голосом или ударами по элементам завала и сохранившимся частям здания, внимательно прислушиваться ко всем звукам, так как они могут оказаться ответными сигналами пострадавших
При наличии под завалом людей, нужно по возможности установить с ними связь путем переговоров или перестукивания, выяснить их количество и состояние. Одновременно необходимо выбрать способ расчистки завала и немедленно начать работы
Разбирать завал сверху следует только если пострадавшие находятся близко к поверхности завала, а также в тех случаях, когда завал имеет плотную структуру и проходка галереи связана с большой затратой времени
Разбирать завал над пострадавшими следует строго соблюдая меры предосторожности, так как при неустойчивости завала и нарушении связи между обломками возможно самопроизвольное перемещение отдельных элементов и осадка всей массы завала
Не допускать резких рывков при извлечении из завала крупных элементов, их раскачивания и сильных ударов на месте производства работ
Обследовать инженерные коммуникации, проходящие вблизи от места работ и при обнаружении на них повреждений, сопровождающихся вытеканием воды или выходом газа немедленно отключить поврежденный участок.
Горящие и тлеющие предметы должны быть извлечены из завала и потушены. При проходке галереи в толще завала для извлечения пострадавших необходимо стенки галереи крепить опорами из подручных материалов. Конструкции креплений галереи должны выходить за пределы завала на 1-2 м. Для уменьшения объема работ необходимо выбрать правильное направление проходки по кратчайшему расстоянию с использованием пустот и участков, состоящих преимущественно из обломков деревянных конструкций или мелких каменных обломков.
Работы по проходке галереи выполняются звеном из 6-7 человек. Звено разбивается на два расчета по 3 человека. Командир звена является ответственным за выполнение работ и соблюдение мер безопасности. Расчеты работают по 20-30 мин. В составе расчета один разбирает завал, двое других убирают обломки и устанавливают крепления. Свободная смена в это время заготовляет элементы креплений. Из средств механизации при проходке галереи могут применяться лебедки, домкраты, отбойные молотки, бетоноломы. Личный состав звеньев оснащается инструментом, удобным для работы в стесненных условиях ломиками, пожарными топорами, малыми саперными лопатками, зубилами, молотками, ножовками по металлу и дереву и др. Одежда должна быть удобной для работы в завале. На спасателях должны быть защитные каски и обязательно предохранительные пояса с закрепленной на них прочной веревкой, один конец которой должен быть вне завала. Обеспечение подачи воздуха прежде всего выполняется в заваленных сооружениях, в которых отсутствуют или повреждены фильтровентиляционные установки. Подача воздуха может осуществляться путем расчистки запасных воздухозаборов, аварийных лазов, а также специальные отверстия, пробуриваемые через завал и ограждающие конструкции убежища или укрытия.
Список использованной литературы
1. Безопасность и защита населения в чрезвычайных ситуациях: Учебник для населения / Под общей редакцией зам. министра МЧС России Г.Н. Кириллова. - М.. 2001.
2. Бобок С.А., Юртушкин В.И. «Чрезвычайные ситуации: защита населения и территорий»; - Москва 2004г.
3. Бубнов В.Г., Бубнова Н.В. Памятка спасателя. – М.: НЦ ЭНАС, 2000.
4. Вишняков Я.Д., Вагин В.И., Овчинников В.В, Стародубец А.Н. Безопасность жизнедеятельности. Защита населения и территории в ЧС. /Высш. проф. образование - 2-е изд., стер. - М.: Асадемта, 2008. - 304 с.
5. Зайцев А.П. Защита населения в чрезвычайных ситуациях. Вып. №2: Сборник метод. разработок для проведения занятий с населением по тематике ГО ЧС. - М., 2000. - 80 с.
6. Исаков В.И., Гутенев В.В., Денисов В.В., Спиридонов В.П., и д.р.; под. ред. В.В. Денисова. Безопасность жизнедеятельности. Защита населения и территорий при чрезвычайных ситуациях. Учебное пособие. - М-Ростов н/Д: Издательский центр «МарТ», 2007. – 715с.
7. Постановление Правительства РФ от 22 декабря 2011 г. №1091 «О некоторых вопросах аттестации аварийно-спасательных служб, аварийно-спасательных формирований, спасателей и граждан, приобретающих статус спасателя».
8. Руководство по действиям органов управления и сил РСЧС при угрозе и возникновении чрезвычайных ситуаций, М., ВНИИ ГОЧС, 1996г.
9. Сергеев, В. С. Защита населения и территорий в чрезвычайных ситуациях : учеб. пособие / В. С. Сергеев ; Мос. открытый социальный ун-т. - [3-е изд., перераб. и доп.]. - М.: Академический проект, 2006. - 432 с. - (Gaudeamus). - Библиогр.: с. 422-425.
10.Справочник спасателя: Книга 2: Спасательные работы при ликвидации последствий землетрясений, взрывов, бурь, смерчей и тайфунов./ ВНИИ ГОЧС. М., 2006. – 112 с: ил.
11.Федеральный Закон «О защите населения и территорий от чрезвычайных ситуаций» от 21 декабря 1994 года N 68-ФЗ (с измен.).
12. Федеральный закон от 22 августа 1995 г. № 151-ФЗ «Об аварийно-спасательных службах и статусе спасателей» (с изменениями и дополнениями).
13. Шойгу С.К., Кудинов СМ., Неживой А.Ф., Ножевой С.А. Учебник спасателя, М., МЧС России, 2002г.
Приложение
ТИПОВАЯ ИНСТРУКЦИЯ
по охране труда при ведении поисково-спасательных работ
в разрушенных зданиях и сооружениях
Типовая инструкция предназначена для соединений и воинских частей войск гражданской обороны, поисково-спасательных служб и других формирований МЧС России, привлекаемых к проведению работ в разрушенных зданиях и сооружениях.
