10 Подбор призматических шпонок

10.1 Подбор шпонок

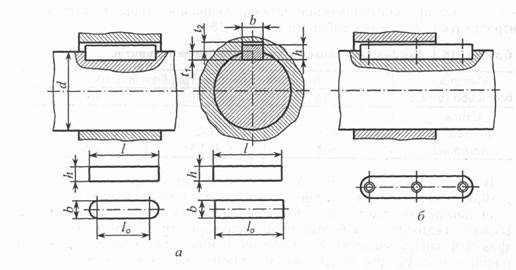

Рисунок 10.1 – Конструкция шпоночного соединения

Шпонки подбирают в зависимости от диаметра по табл. 12.1 [1]. Так же шпонки проверяют на смятие из условия прочности:

где – предел прочности на смятие, МПа;

– вращающий момент, ;

d – диаметр посадочной поверхности, мм;

– высота шпонки, мм;

– ширина шпонки, мм

– глубина паза вала, мм;

– длина шпонки, мм;

Результаты подбора шпонок представлены ниже в таблице 10.1

Таблица 10.1 – Подбор шпонок

№	Диаметр посадочной поверхности d, мм	Длина ступицы	Длина шпонки	Фаска f, мм	Глубина паза, мм		Сечение шпонки, мм			Вращ. момент T,
					Вала	Ступицы		Ширина b	Высота h
	Быстроходный вал
1		60	50	0,2	4,0	3,3		8	7		103,2		150		65,50
2		48	40	0,3	5,0	3,3		10	8		103,2		150		71,67
	Тихоходный вал
3		80	70	0,3	5,0	3,3		12	8		480		150		117,65
4		82	70	0,3	5,5	3,8		14	9		480		150		59,73

Список используемой литературы

1. Прокофьев Г. Ф. Конструирование приводов технологических машин: учеб. Пособие для вузов / Г. Ф. Прокофьев, Н. И. Дундин, Н. Ю. Микловцик. – Архангельск: Изд-во Арханг. Гос. Техн. Ун-та, 2007. – 506 с.
