7.2 Компоновка редуктора

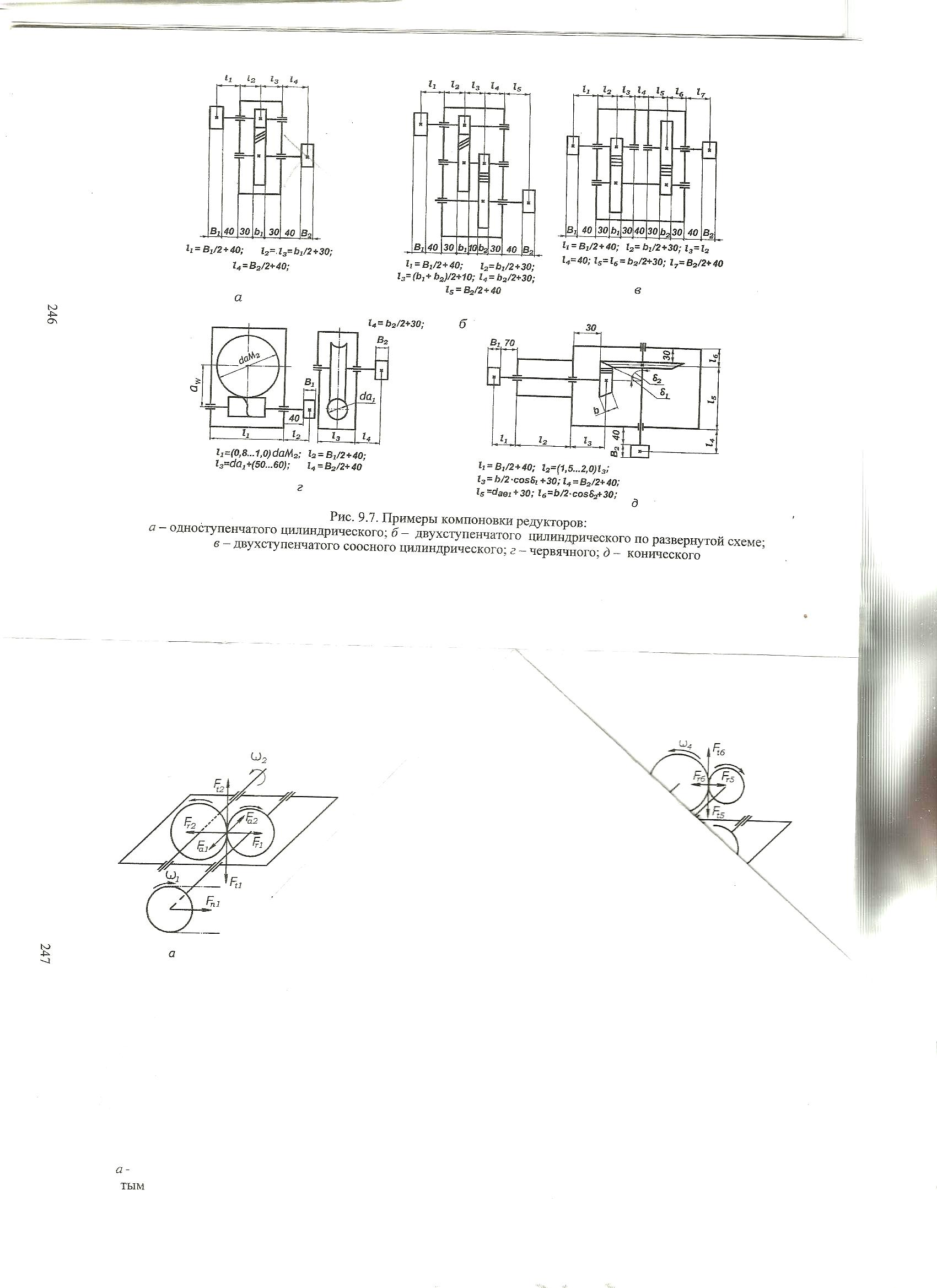

Рисунок 7.2 - Одноступенчатый цилиндрический
редуктор

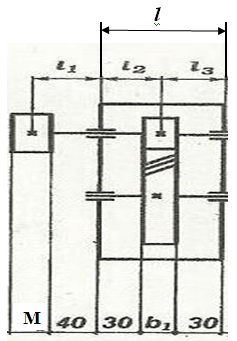

Рисунок 7.1 – Компоновка редуктора
7.3 Схема сил действия на валы редуктора

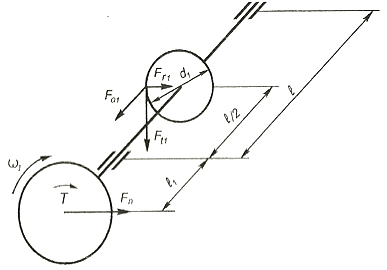

Рисунок 7.2 – Схема сил действия на валы
редуктора
7.4 Расчет быстроходного вала редуктора
Рисунок 7.3 – Схема вала с указанием
приложенных нагрузок
Исходные данные:
Материал вала – сталь 45;
4 В
2 А
1
4
3
А
2
1
B
Вертикальная плоскость. Определяем реакции опор:
(так как
расположена
на равном расстоянии от опор А и В).
Проверка:
Строим эпюру
изгибающих моментов
от сил, действующих в вертикальной
плоскости:
Горизонтальная плоскость. Определяем реакции опор:
Знак «минус»
указывает на то, что реакцию
,
на эпюре направляем в противоположную
сторону.
Проверка:
Строим эпюру
изгибающих моментов
от сил, действующих в горизонтальной
плоскости:
Проверка:
Определяем суммарные реакции опор:
Строим эпюру суммарных изгибающих моментов:
Строим эпюру крутящих моментов, действующих от точки 1 до точки 3:
Строим эпюру эквивалентных моментов:
Определяем диаметры вала в сечениях:
(7.3)
Далее из табл.
9.3 [1] берём стандартное значение
Значение
и должно оканчиваться на 0 или 5, принимаем
Значение
и принимается по ГОСТ 6636-69
Значение
по табл. 9.3 [1]

Рисунок 7.4 – Пример конструкции рассчитанного вала
7.5 Ориентировочный расчет тихоходного вала
Определяем крутящий момент передаваемого вала
(7.4)
Диаметр
вала под муфтой
Значение
определяем по табл. 9.3 [1],
Значение
и оканчивается на 0 или 5;
Значение
и принимается по ГОСТ 6636-69,
8 Подбор подшипников качения
8.1 Подбор подшипников качения для быстроходного вала
Исходные данные:
Так как выражение
0,24<
0,35, то принимаем радиальные шариковые
подшипники 206.
8.2 Табличные значения
Из таблицы 10.14 [1] выписываем для подшипника 206 динамическую грузоподъемность С = 19500 Н и статическую грузоподъемность С0 = 10000 Н.
8.3 Условия эксплуатации подшипников
Коэффициент вращения (вращаются внутри кольца) V = 1,0; коэффициент безопасности (для редукторов по табл. 10.9 [1]), Кб = 1,3; температурный коэффициент (по таблице 10.10 [1] при tp < 100оC) Кт = 1,0; коэффициент надежности (принимаем надежность 90%) α1=1,0.
8.4 Определить коэффициент осевого нагружения
Сначала вычисляем отношение:
Затем по табл. 10.11 [1] коэффициент осевого нагружения определяем e = 0,37
Далее сравниваем отношение
с коэффициентом осевого нагружения e
Так как
,
то X = 1 и Y = 0 ( табл. 10.11 [1]).
8.6 Вычислить эквивалентную динамическую нагрузку
(8.1)
где
– эквивалентная динамическая нагрузка,
Н;
8.7 Определить долговечность наиболее нагруженного подшипника
(8.2)
где
–
долговечность наиболее нагруженного
подшипника, ч;
Данный подшипник
подобран верно, так как выполнено условие
долговечности:
9 Подбор муфты
9.1 Определить расчётный момент
(9.1)
где
– расчётный момент, Н
;
– коэффициент режима работы,
– момент, передаваемый муфтой, Н
,
;
Принимаем цепную муфту с параметрами:
Тн = 1000 ;
D = 210 мм;
L = 222 мм;
= 82 мм;
;

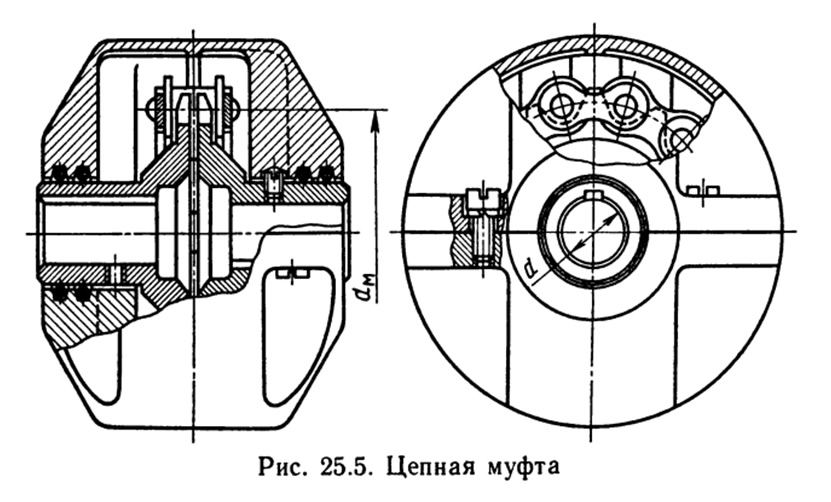

Рисунок 9.1 – конструкция цепной муфты
