28. Расчет трехступенчатой токовой защиты от многофазных кз в сети с односторонним питанием. Разработка разнесенных схем защиты

Задание

Для сети по рис. 1 ,а:

1) определить параметры срабатывания и оценить чувствительность ступеней трехступенчатой токовой защиты 1 от между фазных КЗ;

2) разработать разнесенные схемы защиты 1 на постоянном оперативном токе.

В расчетах принять коэффициент отстройки kотс =1,2; коэффициент возврата kв = 0,9; коэффициент запуска двигателей нагрузки kв = 1,5; ступень селективности Δt = 0,5 с.

Другие необходимые данные приведены в табл. 1.

Рис. 1 Схема сети

Таблица 1

Максимальные рабочие токи нагрузок, токи КЗ и времена срабатывания защит 3-5

Iнагр,1*

А

Iнагр,2*

А

Iнагр,3*

А

tс.з 3, c

tс.з 4, c

tс.з 5, c

IK1(3) *, А

IK2(3) *, А

IK3(3) *, А

IK4(3) *, А

50

30

20

0,5

2,0

1,0

3,0

1,0

0,4

0,3

*Токи нагрузок и токи трехфазных КЗ приведены к стороне ВН.

29.Для заданной схемы (рис. 8) определить потокораспределение и выбрать сечение воздушной линии по допустимой потере напряжения из условия его равенства по всей длине линии; из условия минимума потерь мощности. Сравнить результаты расчета.

Определить действительную потерю напряжения в сети. Напряжение в пункте 1 принять U1 =1.05Uн

Рис. 8

Дано:

S2 = 4300 +j2600 КВА; l12 = 5 км;

S3 = 5900 +j3700 КВА; l23 = 7 км;

S4 = 6800 +j4200 КВА; l34 = 3 км;

Uн = 35 кВ;

ΔUдоп = 5%

30.Для заданной схемы (рис.9) определить потокораспределение и выбрать сечение воздушной линии по допустимой потере напряжения из условия его равенства по всей длине линии; из условия минимума потерь мощности. Сравнить результаты расчета.

Определить действительную потерю напряжения в сети. Напряжение в пункте 1 принять U1 =1.05Uн

Рис. 9

Дано:

S2 = 5000 +j3100 КВА; l12 = 9 км;

S3 = 4800 +j2800 КВА; l23 = 2 км;

S4 = 6200 +j3200 КВА; l34 = 6 км;

Uн = 35 кВ;

ΔUдоп = 5%

31.

Электроприёмник

Выключатель

РЗ

I(3)к, кА

реле

схема

Iкн

Iкк

ТМ-100/35/0,4

П

2

НЗ

0,2

0,04

Требуется:

- Составить схему релейной защиты, изобразить;

- Рассчитать и выбрать элемента РЗ

- Проверить надёжность Кч

32.

Электроприёмник

Выключатель

РЗ

I(3)к, кА

реле

схема

Iкн

Iкк

ТМ-2500/20/0,4

Э

1

НЗ

6

1,2

Требуется:

- Составить схему релейной защиты, изобразить;

- Рассчитать и выбрать элемента РЗ

- Проверить надёжность Кч

33.

Электроприёмник

Выключатель

РЗ

I(3)к, кА

реле

схема

Iкн

Iкк

ТМ-2500/10/0,4

П

2

РАЗН.

12,5

2,4

Требуется:

- Составить схему релейной защиты, изобразить;

- Рассчитать и выбрать элемента РЗ

- Проверить надёжность Кч

34.

Электроприёмник

Выключатель

РЗ

I(3)к, кА

реле

схема

Iкн

Iкк

ТМ-2500/6/0,4

Э

1

РАЗН

12,5

2,4

Требуется:

- Составить схему релейной защиты, изобразить;

- Рассчитать и выбрать элемента РЗ

- Проверить надёжность Кч

35. Расчет уставок максимальных токовых защит (МТЗ) в сети с односторонним питанием

Задание

Для МТЗ 1-6 в сети, изображенной на рис. 1, определить токи срабатывания Iср и времена срабатывания tср (МТЗ с независимой характеристикой выдержки времени) от междуфазных КЗ. Принять коэффициент отстройки kотс = 1,2; коэффициент возврата

kв = 0,9; коэффициент запуска двигательной нагрузки kз = 1,5 и ступень селективности Δt = 0,5 с.

Максимальные рабочие токи нагрузок I-XIV приведены в табл. 1, а выдержки времени максимальных токовых защит потребителей I-XIV - в табл. 2.

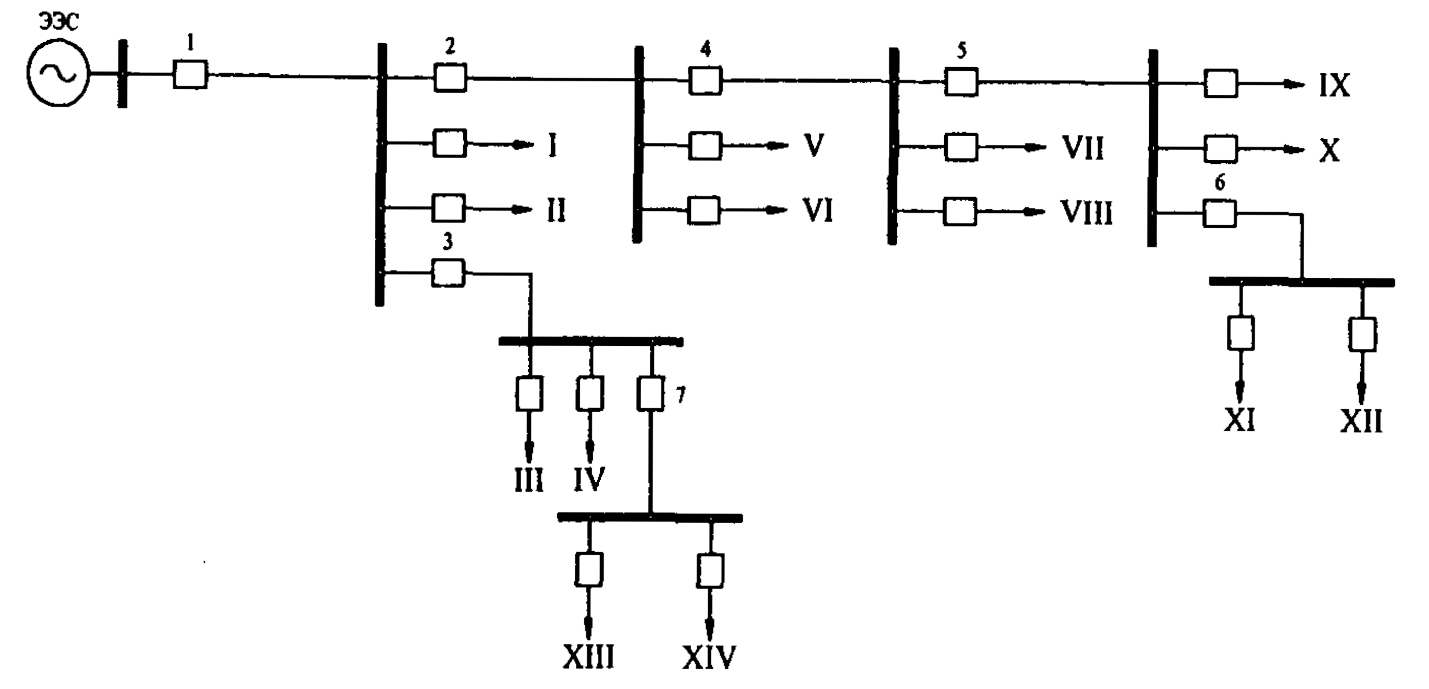

Рис. 1. Схема сети

Таблица 1

Максимальные рабочие токи нагрузок, А

II

III

IIII

IIV

IV

IVI

IVII

IVIII

IIX

IX

IXI

IXII

IXIII

IXIV

15

12

13

18

19

11

10

17

19

11

19

10

20

15

Таблица 2

Выдержки времени максимальных токовых защит потребителей, с

tI

tII

tIII

tIV

tV

tVI

tVII

tVIII

tIX

tX

tXI

tXII

tXIII

tXIV

1,5

2,0

0,5

1.0

0,5

1,0

1,5

1,0

0,5

1,0

0,5

1,0

1,5

2,0

36. Для заданной схемы (рис. 11) определить потокораспределение и выбрать сечение воздушной линии по экономической плотности тока.

Определить действительную потерю напряжения в сети. Напряжение в пункте 1 принять U1 =1.05Uн

Рис. 11

Дано:

S2 = 8750 +j3700 КВА; l12 = 30 км;

S3 = 7560 +j4100 КВА; l23 = 24 км;

S4 = 8340 +j4300 КВА; l34 = 25 км;

S5 = 5200 +j4500 КВА; l45 = 42 км;

Uн = 110 кВ; l51 = 33 км

37. Для заданной схемы (рис. 12) определить потокораспределение и выбрать сечение воздушной линии по экономической плотности тока.

Определить действительную потерю напряжения в сети. Напряжение в пункте 1 принять U1 =1.05Uн

Рис. 12

Дано:

S2 = 9980 +j5550 КВА; l12 = 42 км;

S3 = 9920 +j5200 КВА; l23 = 36 км;

S4 = 8960 +j6120 КВА; l34 = 44 км;

S5 = 5600 +j4300 КВА; l45 = 32 км;

Uн = 110 кВ; l51 = 34 км

38. Расчет уставок максимальных токовых защит (МТЗ) в сети с односторонним питанием

Задание

Для МТЗ 1-6 в сети, изображенной на рис. 1, определить токи срабатывания Iср и времена срабатывания tср (МТЗ с независимой характеристикой выдержки времени) от междуфазных КЗ. Принять коэффициент отстройки kотс = 1,2; коэффициент возврата

kв = 0,9; коэффициент запуска двигательной нагрузки kз = 1,5 и ступень селективности Δt = 0,5 с.

Максимальные рабочие токи нагрузок I-XIV приведены в табл. 1, а выдержки времени максимальных токовых защит потребителей I-XIV - в табл. 2.

Рис. 1. Схема сети

Таблица 1

Максимальные рабочие токи нагрузок, А

II

III

IIII

IIV

IV

IVI

IVII

IVIII

IIX

IX

IXI

IXII

IXIII

IXIV

24

10

12

10

14

18

15

13

16

12

15

11

17

18

Таблица 2

Выдержки времени максимальных токовых защит потребителей, с

tI

tII

tIII

tIV

tV

tVI

tVII

tVIII

tIX

tX

tXI

tXII

tXIII

tXIV

2,0

1,0

1,5

2,5

1,0

1,5

0,5

1,5

1,0

0,5

1,0

0,5

2,5

3,0

39. Расчет уставок и проверка чувствительности МТЗ в сети с односторонним питанием. Выбор схем защит

Задание

Для МТЗ 1 и 2 в сети, изображенной на рис. 1:

1) определить токи срабатывания Iсз1 и Iсз2, времена срабатывания tс.з 1 и tс.з 2, а также токи срабатывания реле тока Iср1и Iср2 этих защит;
