25. Расчет трехступенчатой токовой защиты от многофазных кз в сети с односторонним питанием. Разработка разнесенных схем защиты

Задание

Для сети по рис. 1 ,а:

1) определить параметры срабатывания и оценить чувствительность ступеней трехступенчатой токовой защиты 1 от между фазных КЗ;

2) разработать разнесенные схемы защиты 1 на постоянном оперативном токе.

В расчетах принять коэффициент отстройки k_отс =1,2; коэффициент возврата k_в = 0,9; коэффициент запуска двигателей нагрузки k_в = 1,5; ступень селективности Δt = 0,5 с.

Другие необходимые данные приведены в табл. 1.

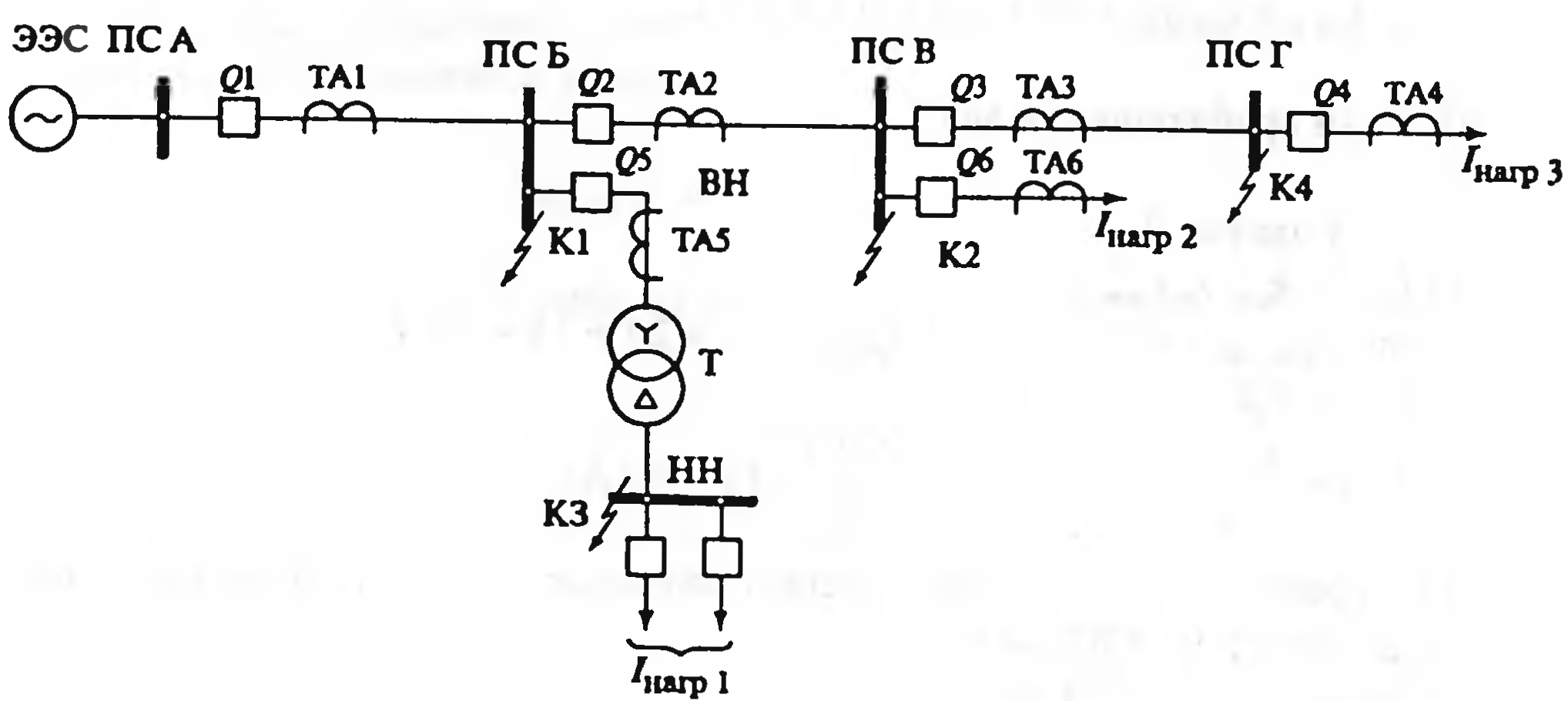

Рис. 1 Схема сети

Таблица 1

Максимальные рабочие токи нагрузок, токи КЗ и времена срабатывания защит 3-5

Iнагр,1* А	Iнагр,2* А	Iнагр,3* А	tс.з 3, c	tс.з 4, c	tс.з 5, c	IK1(3) *, А	IK2(3) *, А	IK3(3) *, А	IK4(3) *, А
60	45	50	1,2	2,0	2,0	16	7	3	2

*Токи нагрузок и токи трехфазных КЗ приведены к стороне ВН.

26.Для заданной схемы (рис.5)определить потокораспределение и выбрать сечение воздушной линии методом экономических интервалов тока.

Определить действительную потерю напряжения в сети. Напряжение в пункте 1 принять U₁ =1.05Uн

Рис. 5

Дано:

S₂ = 4300 +j2600 КВА; l₁₂ = 35 км;

S₃ = 5900 +j3700 КВА; l₂₃ = 27 км;

S₄ = 6800 +j4200 КВА; l₃₄ = 43 км;

S₅ = 5200 +j4500 КВА; l₄₅ = 32 км;

Uн = 110 кВ; l₅₁ = 28 км

27. Расчет уставок и проверка чувствительности мтз в сети с односторонним питанием. Выбор схем защит

Задание

Для МТЗ 1 и 2 в сети, изображенной на рис. 1:

1) определить токи срабатывания I_сз1 и I_сз2, времена срабатывания t_{с.з 1} и t_{с.з 2}, а также токи срабатывания реле тока I_ср1и I_ср2 этих защит;

2) Выбрать схему включения реле тока мтз 1 и 2 и оценить чувствительность мтз 1 и 2.

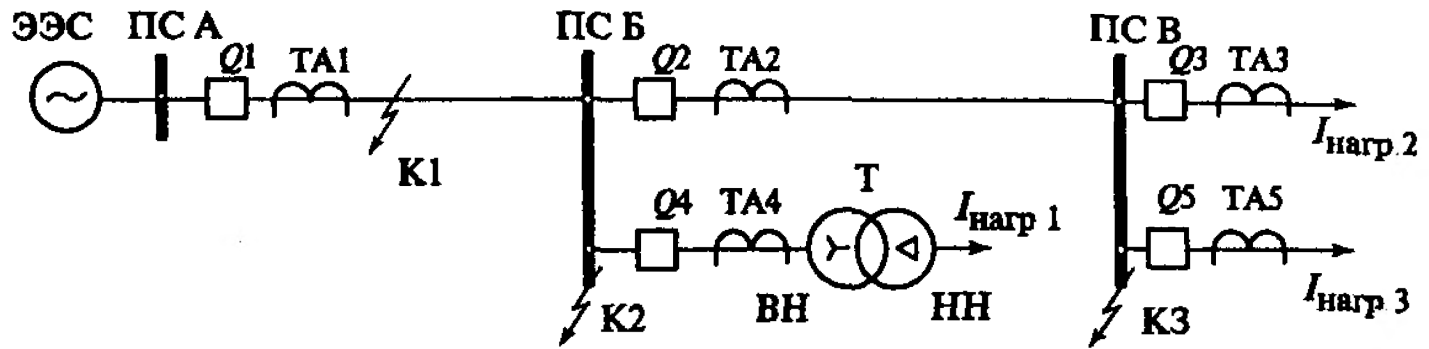

Рис. 1. Схема сети

В расчетах принять коэффициент отстройки k_отс =1,2; коэффициент возврата k_в = 0,9; коэффициент запуска двигателей нагрузки k_в = 1,5; ступень селективности Δt = 0,5 с.

Максимальные рабочие токи нагрузок, токи трехфазных КЗ и времена срабатывания МТЗ 3-6 приведены в табл. 1.

Трансформаторы тока (ТА) выбираются в соответствии со шкалой первичных номинальных токов I_ном и коэффициентов трансформации K_I (табл. 2).

Таблица 1

Максимальные рабочие токи нагрузок, токи КЗ и времена срабатывания защит 4-6

Iнагр,1* А	Iнагр,2* А	Iнагр,3* А	tс.з 4, c	tс.з 5, c	tс.з 6, c	IK1(3) *, А	IK2(3) *, А	IK3(3) *, А	IK4(3) *, А
50	30	20	0,5	2,5	1,0	600	400	250	300

*Токи нагрузок и токи трехфазных КЗ приведены к стороне ВН.

Таблица 2

Первичные номинальные токи и коэффициенты трансформации трансформаторов тока

Iном	100	200	300	400	600	800	1000
КI	100/5	200/5	300/5	400/5	600/5	800/5	1000/5
