Светотень

Объемная форма предмета передается на рисунке не только построенными в перспективе поверхностями пред­мета, но и светотенью. Всякий объемный предмет ограничи­вается кривыми или плоскими поверхностями, которые при освещении попадают в разные световые условия: лучи света, падая на различные поверхности предметов, освещают их не­равномерно. Одни части поверхности получают больше света, другие — меньше.

Степень освещенности поверхности предмета изменяется прежде всего в зависимости от расстояния до источника света: чем дальше от поверхности находится источник света, тем сла­бее она освещена, и, наоборот, чем ближе находится источник света, тем сильнее освещение.

Сила освещения обратно пропорциональна квадрату рас­стояния от источника света.

Если, например, расстояние между источником света и по­верхностью предмета увеличивается в 2 раза, то эта поверх­ность получит света в 4 раза меньше и, значит, будет осве­щена в четыре раза слабее.

Видимая светлота поверхности предметов зависит также от расстояния между предметом и зрителем. При удалении ос­вещенные поверхности постепенно темнеют, а затемненные — бледнеют (светлеют).

Степень освещенности поверхности зависит и от угла па­дения лучей света на поверхность. Наиболее сильно освещена та поверхность, на которую лучи падают под прямым углом, то есть перпендикулярно.

Чем больше наклон лучей света к поверхности, тем мень­ше лучей падает на нее и тем слабее она освещена.

Светлота предмета зависит от фактуры и цвета самой по­верхности: гладкая и полированная поверхности будут больше

отражать свет, чем шероховатая и матовая Поверхности темного цвета поглощают больше лучей света, а отражают меньше.

В качестве наглядного примера распространения светотени на предметах в зависимости от угла падения лучей света рас­смотрим светотень на простейших геометрических телах.

Светотень простейших геометрических тел

Простейшие геометрические тела лежат в основе строения любых предметов. Зная законы распределения светотени на шаре, цилиндре, кубе, то есть на шаровых, цилиндрических и плоских поверхностях, можно легко разобраться в светотени любых сложных по форме предметов Так, прежде чем при­ступить к изображению какого-нибудь предмета, необходимо найти его основные, характерные признаки. Если предмет похож на шар, значит главный, основной признак его фор­мы— шарообразность, и общее распределение светотени бу­дет следовать закону распределения светотени на шаре..Срав­нение и нахождение сходства данного предмета с формой простейшего геометрического тела, которое является для него основой, облегчает светотеневое решение сложной формы предмета.

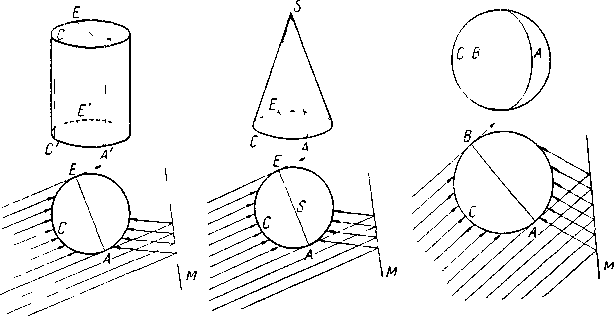

Так как рельеф формы и светотеневые градации стано­вятся хорошо заметными в простейших условиях освещения, когда изображаемый предмет, как это почти всегда бывает в природе, освещается одним основным источником света и, кроме того, отраженным светом (одним большим по силе, другим — меньшим), то для установления характера распре­деления светотени на геометрических телах будем освещать их сильным боковым светом с подсвечиванием теневых сто­рон отраженными лучами. Для этого поставим белую верти­кальную плоскость недалеко от теневой части предмета (рис, 15).

Лучи света, освещающие цилиндр, конyc и шар, разделяют их на освещенную и теневую части, граница которых обозна­чена на рисунке линией (АА — для цилиндра, AS — для ко­нуса, АВ — для шара).

Часть поверхности тела, которая скрыта от источника света и находится в тени, называется собственной тонью, а освещенная часть поверхности — светом.

Степень освещенности отдельных участков кривой поверх­ности определяется величиной угла падения лучей света: са­мым освещенным будет участок, перпендикулярный к направ­лению лучей.

Постепенный переход от света к тени на цилиндрических

и шаровых поверхностях будет включать участок полутени, так как угол падения лучей света по мере приближения к ли­нии тени постепенно уменьшается

Отраженный свет, падающий на теневую часть тела, об­разует рефлекс Отраженные лучи, падающие под прямым

Рис 15

углом на теневую часть, как показано на рисунке, образуют самое светлое место рефлекса, которое постепенно утемняется к линии тени. Отраженный свет слабее света первоисточника, поэтому рефлекс в теневой части предмета темнее полутени, куда попадает скользящий свет.

В зависимости от формы предмета отражение от его по­верхности бывает более или менее равномерным во все сто­роны, но для участка, на который мы смотрим под углом, рав­ным углу падения лучей основного света, отражение в нашу сторону будет наибольшим. В этом месте мы видим предмет более светлым, чем в других Это светлое пятно называется бликом..На предметах с блестящими (глянцевыми) поверхно-

стями блики ярче и определеннее по своим границам, чем на матовых и шероховатых поверхностях. Форма блика нахо­дится в прямой зависимости от формы предмета и источника света. Тщательно прорисованные блики имеют большое зна­чение в передаче материальности предметов, подчеркивают их

объемность и освещение.

Рис 16

Изображение на рис. 16 освещенных куба и пирамиды дает представление о разме­щении светотени на предме­тах с плоскими поверхностя­ми Их грани освещаются раз­лично. Наиболее освещенной будет та грань, на которую лучи света падают под боль­шим углом, а по мере умень­шения угла между лучами света и гранью степень ее освещенности уменьшается. Каждая грань куба и пира­миды зрительно восприни­мается освещенной неодина­ково во всех ее точках. В си­лу контраста светлая поверх­ность на границе с темной всегда будет казаться не­сколько светлее, а темная — темнее

Итак, мы установили, что светлота поверхности зависит от расстояния до источника света, от угла падения света на по­верхность, от характера и цвета самой поверхности, способной в той или иной мере отражать свет.

Упраж нения.

  1. Нарисуйте цилиндр, конус, шар и куб с натуры при бо­ковом освещении, передайте их светотень.

  2. Нарисуйте с натуры предметы домашнего обихода, близкие по форме к геометрическим телам, передайте их светотень (освещение боковое).

  3. Нарисуйте по памяти все эти предметы и передайте их светотень.
