Порядок определения профильной линии размещения зрительских мест аналитическим способом

Профиль линии зрительских мест при расчете от передних к задним рядам рекомендуется определять по формуле:

где х₀, у₀ - координаты глаз зрителя переднего ряда зрительских мест на данном отрезке, х₀ = 8,65 м,у₀ = 0,12 м;

X, Y - координаты глаз зрителя последнего ряда зрительских мест на данном отрезке, Х=23,9 м;

С - превышение луча зрения над глазом впереди сидящего зрителя, С=0,12 м;

d - ширина ряда, d=0,9 м.

Для расчета выполняем схему продольного разреза и через т.О проводим оси координат х и у.

Уровень подъема последнего ряда по отношению к первому ряду Н должен совпасть с графическим способом и в аналитическом способе расчета определяется по формуле:

Н=у + В - 1,2, м

где В - превышение т.О над уровнем пола первого ряда зрителей, В =1,9 м.

Н=1,3 + 1,9 - 1,2=2,0 м

Приложение 2. Расчет эвакуации

Эвакуация может быть нормальной, при одиночном или массовом движении людей и вынужденной, в целях самосохранения людей. Допустимая продолжительность вынужденной эвакуации из отдельных помещений - 2 мин, а из всего здания - 6 мин.

Исходя из того, что ширина одного эвакуационного потока - 0,7 м

устанавливаем количество и ширину дверей, учитывая, что через дверь при одном потоке проходит 25 человек за 1 мин.

Скорость движения людей по горизонтали – 16 м/мин

Скорость движения людей по вертикали - 10 м/мин

Расчёт

Определяем количество дверей в зале на 440 мест. Продолжительность эвакуации 2 мин.

Устанавливаем количество эвакуационных потоков: 440/2*25= 8,8

Суммарная ширина дверей: 8,8 * 0,7 = 6,16

Принимаем 4 двери шириной 1,5 м и 1 дверь шириной 1 м.

Учитывая скорость движения по залу, расположение дверей должно быть таким, чтобы от любой точки зала до двери расстояние было не более 16 м/мин* 2 мин =32 м.

Приложение 3. Акустический расчет. Расчёт времени реверберации в зрительном зале.

Время реверберации (Т) - время, в течение которого происходит затухание звука после прекращения звучания источника вследствие многократных отражений звуковых волн от ограждающих поверхностей.

Время стандартной реверберации - время, в течение которого плотность звуковой энергии уменьшается в 10⁶ раз (на 60 дБ) после прекращения звучания источника.

Определяем время реверберации в зале на 440 зрителей, воздушный объем

V= 2570,32 м³.

			Наименование	S м2		125Гц			500 Гц					2000 Гц
						α		α S		α		α S			α			α S
1			Киноэкран	45		0,3		13,5		0,4		18			0,4			8
2			Потолок (штукатурка по мет. сетке)	436		0,04		17,44		0,06		26,16			0,04			18
3			Боковые стены (оштукатуренные, окрашенные клеевой краской)	290		0,02		5,8		0,02		5,8			0,04			17,44
4			Стена задняя(плиты древесностружчатые неокрашенные)	80		0,1		8		0,05		4			0,08			11,6
5			Подиум сцены (войлочная подкладка	16		0,11		1,76		0,37		5,92			0,27			6,4
6			Пол, не занятый местами для зрителей (ковер шерстяной толщиной 9 мм по бетону)	82		0,09		7,38		0,21		17,22			0,27			4,32
7			Сидячие зрители (70%)	308 чел		0,25		75,5		0,40		120,8			0,45			135,9
8		Свободные кресла		132 шт		0,15		19,8		0,20		26,4			0,30			39,6
9	ΣА			949			53,88						77,1				79,9
10	Aобщ			949			149,18						224,3				255,4
11					0,16						0,24					0,27
12					0,17						0,27					0,31
13					2,76						1,63					1,42

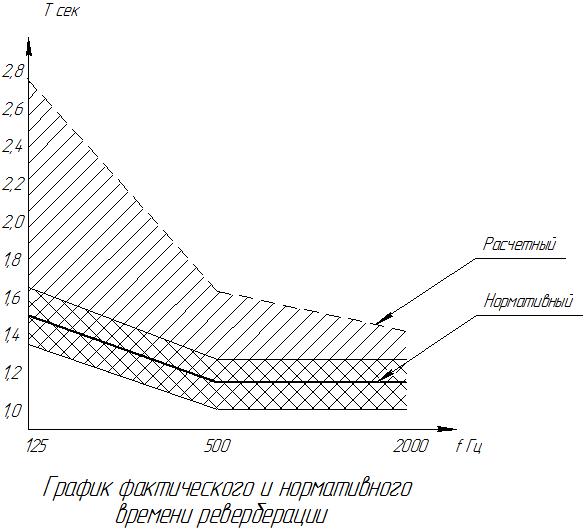

Вывод: фактическое (расчетное) время реверберации зрительного зала удовлетворительно и незначительно отклоняется от требований, предъявляемых к акустике залов универсального назначения.
