3.6 Определение пути разгона автомобиля.

Для определения пути разгона разбиваем все пространство по левую сторону от кривой времени разгона автомобиля на 9 горизонтальных областей, левые основания которых - отрезки на оси координат , а правые представляют собой участки кривой времени разгона.

Рассчитав значения площадей всех областей, можем рассчитать путь разгона , который необходимо проехать автомобилю для разгона до скорости по формуле:

(3.16) , где:

- масштаб времени разгона автомобиля , .

Рассчитаем значения пути разгона … до скорости соответственно .

Полученные значения запишем в таблицу 3.7.

Строим график пути разгона автомобиля (Рисунок 7).

3.7 Расчет и построение графика пути торможения автомобиля.

Одним из показателей тормозных свойств автомобиля является величина тормозного пути за время торможения с максимальной эффективностью.

Величина пути при установившемся замедлении подсчитывается по формуле:

St = Vа ( t­з + 0.5tn + );

где:

Vа – начальная скорость торможения;

- время запаздывания тормозов (принимаем =0,05 с )

- время нарастания (принимаем с)

Считается два варианта торможения: на сухом и мокром дорожном покрытии, соответственно принимая коэффициенты сцепления колес с дорогой:

= 0,8 – сухая дорога, = 0,3 - мокрая дорога.

Для сухого покрытия.

S1 = 5(0,25+5/16) = 2,81

S2 = 10(0,25+10/16) = 8,75

Аналогично рассчитываем для остальных скоростей.

Для мокрого покрытия.

S1 =5(0,25+5/6) = 5,42

S2 =10(0,25+10/6) =19,17

Аналогично рассчитываем для остальных скоростей

Полученные значения занесем в таблицу 3.8.

Строим график пути торможения автомобиля (Рисунок 8).

4 Таблицы.

Таблица 2.1 – характеристика двигателя.

, рад/с

100

150

200

250

300

350

400

450

500

550

586

Ne, кВт

21,04

32,91

45,15

57,35

69,11

80,02

89,69

97,72

103,69

107,21

108

Me, кН*м

0,210

0,219

0,226

0,229

0,231

0,229

0,224

0,217

0,207

0,195

0,184

Таблица 3.1 – Результаты тягово-динамического расчета ( I передача).

, рад/с

100

150

200

250

300

350

400

450

500

550

586

2,641

3,962

5,283

6,604

7,925

9,246

10,567

11,887

13208

14,529

15,480

7,167

7,474

7,690

7,814

7,847

7,789

7,639

7,397

7,064

6,640

6,278

0,0038

0,0086

0,0154

0,0241

0,0347

0,0472

0,0617

0,0781

0,0964

0,1167

0,1324

D

0,459

0,479

0,492

0,499

0,501

0,496

0,486

0,469

0,447

0,418

0,394

1.564

1.632

1.679

1.705

1.710

1.694

1.657

1.599

1.520

1.420

1.335

0.639

0.612

0.595

0.586

0.584

0.590

0.603

0.625

0.657

0.704

0.749

Таблица 3.2 – Результаты тягово-динамического расчета ( II передача).

, рад/с

100

150

200

250

300

350

400

450

500

550

586

4,205

6,307

8,410

10,513

12,615

14,718

16,821

18,923

21,026

23,128

24,642

4,502

4,695

4,831

4,909

4,929

4,893

4,798

4,647

4,438

4,171

3,944

0,0097

0,0219

0,0391

0,0611

0,0879

0,1197

0,1564

0,1979

0,2444

0,2957

0,3357

D

0,288

0,300

0,307

0,311

0,310

0,306

0,298

0,285

0,269

0,248

0,231

1.552

1.618

1.661

1.681

1.679

1.654

1.606

1.536

1.443

1.328

1.231

0.644

0.618

0.602

0.594

0.594

0.604

0.622

0.650

0.692

0.752

0.812

Таблица 3.3 – Результаты тягово-динамического расчета ( III передача).

, рад/с

100

150

200

250

300

350

400

450

500

550

586

6,439

9,658

12,878

16,098

19,317

22,537

25,757

28,976

32,196

35,416

37,734

2,940

3,066

3,155

3,206

3,219

3,195

3,133

3,034

2,898

2,724

2,575

0,0229

0,0515

0,0916

0,1432

0,206

0,2808

0,3667

0,4641

0,5730

0,6934

0,7871

D

0,187

0,193

0,196

0,196

0,193

0,187

0,177

0,165

0,149

0,130

0,115

1.271

1.317

1.340

1.339

1.316

1.270

1.200

1.108

0.992

0.853

0.739

0.786

0.759

0.746

0.746

0759

0.787

0.832

0.902

1.007

1.171

1.351

Таблица 3.4 – Результаты тягово-динамического расчета (IV передача).

, рад/с

100

150

200

250

300

350

400

450

500

550

586

9,510

14,265

19,020

23,775

28,531

33,286

38,041

42,796

47,551

52,306

55,730

1,990

2,076

2,136

2,170

2,179

2,163

2,121

2,054

1,962

1,844

1,744

0,0500

0,1125

0,2000

0,3125

0,4500

0,6125

0,8000

1,0125

1,2500

1,5125

1,7170

D

0,124

0,126

0,124

0,119

0,111

0,099

0,084

0,066

0,045

0,021

0,001

0.921

0.933

0.919

0.877

0.808

0.713

0.590

0.440

0.264

0.060

-0.102

1.084

1.070

1.087

1.139

1.236

1.402

1.693

2.268

3.782

16.439

-9.765

Таблица 3.5– Результаты тягово-динамического расчета (V передача).

, рад/с

100

150

200

250

300

350

400

450

500

550

586

12,363

18,545

24,726

30,908

37,090

43,272

49,453

55,635

61,817

67,999

72,449

1,531

1,597

1,643

1,669

1,676

1,664

1,632

1,580

1,509

1,418

1,341

0,0845

0,1901

0,3380

0,5281

0,7605

1,0351

1,3520

1,7112

2,1126

2,5562

2,9018

D

0,092

0,090

0,083

0,073

0,058

0,040

0,017

-0,008

-0,038

-0,72

-0,100

0.689

0.667

0.610

0.518

0.391

0.230

0.034

-0.195

-0.461

-0.761

-0.998

1.449

1.498

1.638

1.929

2.552

4.336

28.812

-5.104

-2.168

-1.313

-1.001

Таблица 3.6 Определение времени разгона автомобиля.

Интервал

4-10

10-16

16-22

22-28

28-34

34-40

40-46

Площадь интервала, ∆,кл.

16.5

17

17.9

23.3

28.5

41

71

Суммарная площадь, ∆, кл.

16.5

33.5

51.4

74.7

103.2

144.2

215.2

Время разгона, t, с

3.3

6.7

10.28

14.94

20.64

28.84

43.04

До скорости, Va, м/с

7

13

19

25

31

37

43

1 кл. = 0,2с.

Таблица 3.7 Определение пути разгона автомобиля.

Интервал

1.9-5.1

5.1-8.2

8.2-12.4

12.4-17.8

17.8-24

24-35.5

Площадь,

∆, кл.

10.2

19.6

37

62

95.5

211.5

Суммарная площадь,

∆, кл.

10.2

29.8

66.8

128.8

224.3

435.8

Пройденный путь, S, м

20.4

59.6

133.6

257.6

448.6

871.6

До скорости, Va, м/с

7

13

19

25

31

37

1 кл. = 2 м.

Таблица 3.8 - Расчет пути торможения автомобиля.

Скорость, Va, м/с

5

10

15

20

25

30

35

40

45

Путь торможения ( S, м) при:

=0,3

5,42

19,17

41,25

71,67

110,42

157,5

212,92

275,67

348,75

=0,8

2,81

8,75

17,81

30

45,31

63,75

85,31

110

137,81

5 Графики

5.1 Внешняя скоростная характеристика двигателя .

Рисунок 1 - Внешняя скоростная характеристика двигателя.

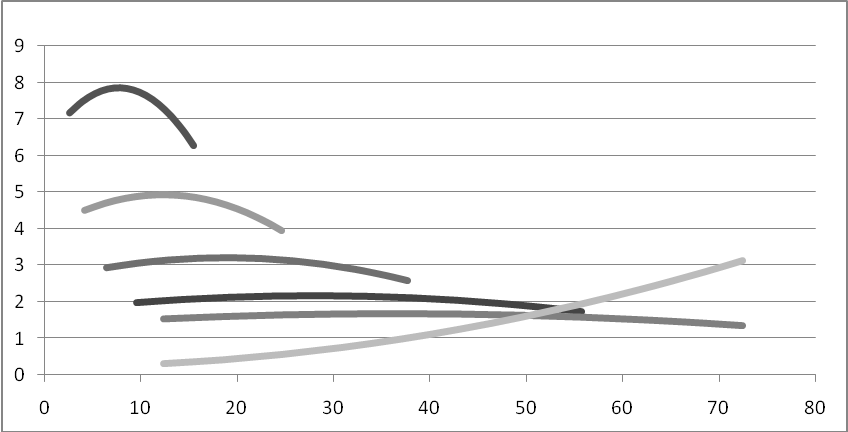

5.2 Тяговая характеристика автомобиля.

Рисунок 2 - Тяговая характеристика автомобиля.

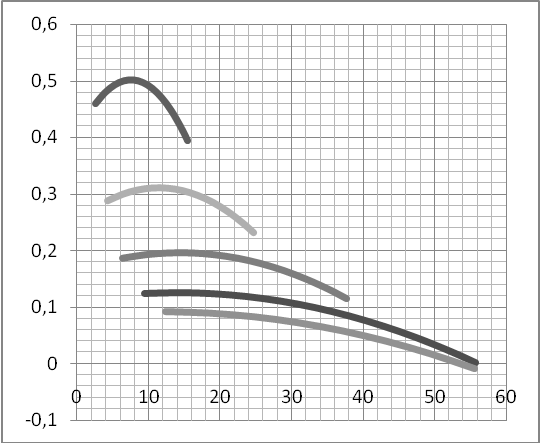

5.3 Динамическая характеристика автомобиля.

Рисунок 3 - Динамическая характеристика автомобиля.

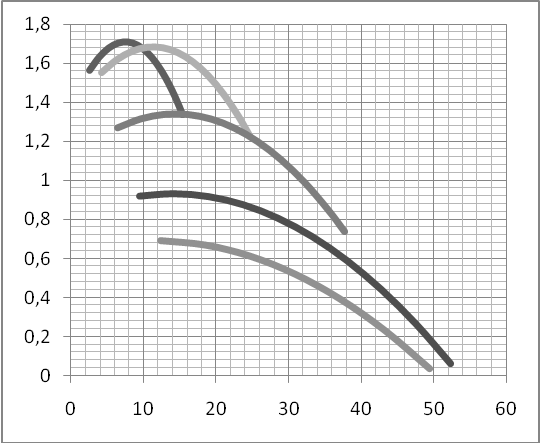

5.4 График ускорения автомобиля.

Рисунок 4 - График ускорения автомобиля.

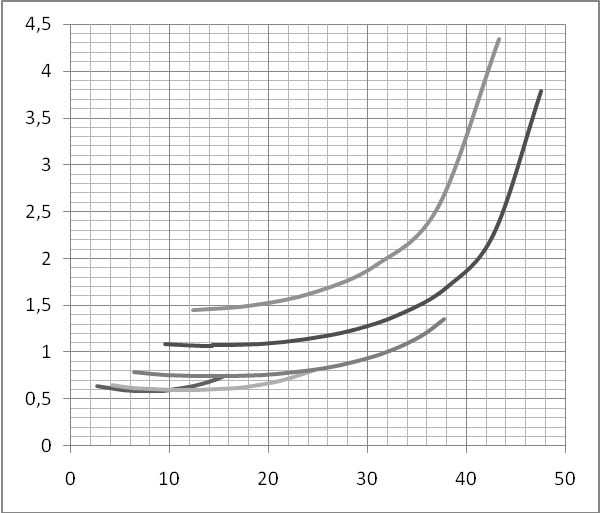

5.5 График обратной ускорению величины

Рисунок 5 - График обратной ускорению величины .

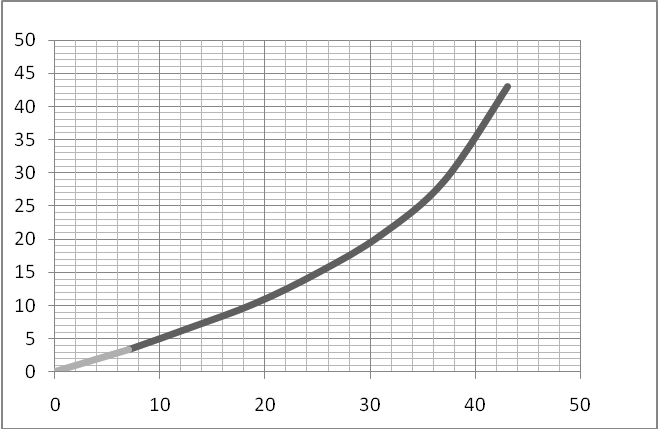

5.6 График времени разгона автомобиля.

Рисунок 6 - График времени разгона автомобиля.

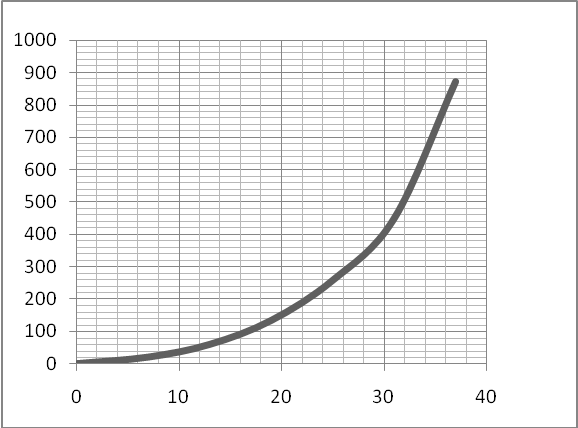

5.7 График пути разгона автомобиля.

Рисунок 7 - График пути разгона автомобиля.

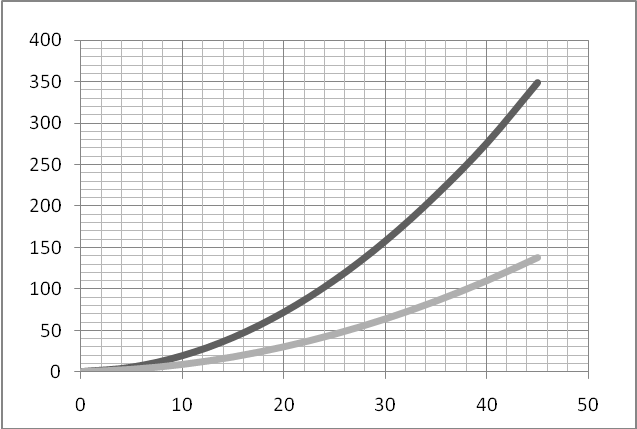

5.8 График пути торможения автомобиля .

Рисунок 8 - 5.8 График пути торможения автомобиля.

6 Выводы по работе

На основе результатов проведенных расчетов и построенных графических зависимостей можем сделать следующие выводы об исследуемом автомобиле Опель Вектра.

Тяговая характеристика автомобиля (5.2) показывает, что максимальная скорость автомобиля = 50 (м/с), ограничена следующими показателями:

- сила сопротивления воздуха ,

- сила сопротивления качению Pk.

На низших передачах суммарное действие этих сил ничтожно мало, и поэтому не оказывает практически никакого влияния на движение автомобиля, однако имеет существенное значение на высшей передачи, когда сила сопротивления воздуха достигает максимальных значений, а тяговая сила уменьшается. Таким образом, минимальное критическое значение +Pk , которое превышает тяговую силу и ограничивает скорость движения автомобиля, составляет 1,6 (кН).

Рассчитанное время разгона автомобиля до скорости 100 (км/ч) = 17(с).

Путь разгона до 100 (км/ч) = 360 (м).

Путь торможения со 100 км/ч на мокрой дороге составляет приблизительно 135 метров, а на хорошем сухом покрытии путь торможения более чем в два раза меньше и равен 51 метр.
