5. Заземляющие устройства в системах с изолированной и глухозаземленной нейтралью. Защитное зануление.

Для защиты от поражения электрическим током при прикосновении к частям электрооборудования, нормально не находящимся под напряжением, но могущими оказаться под напряжением при повреждении изоляции или по другим причинам, применяют защитные зануление, заземление и отключение.

в) Электроустановки напряжением до 1000 В с глухим заземлением нейтрали. Согласно ПУЭ сопротивление заземляющего устройства в установках напряжением до 1000 В с глухим заземлением нейтрали должно быть не более 4 Ом. Исключение составляют электроустановки, в которых суммарная мощность установленных генераторов и трансформаторов не превышает 100 кВ А. В эгих случаях заземляю­щие устройства могут иметь сопротивления не более 10 Ом.

Части электроустановок, подлежащие заземлению, должны иметь надежную металлическую связь с нейтралью источника питания, выполняемую с помощью заземляющих проводников или нулевого провода. При воздушных линиях с целью обеспечения автоматического отключения участка с однофазным замыканием заземляющие проводники должны быть выбраны таким образом, чтобы при замыкании на корпус или на нулевой провод возникал ток короткого замыкания, превышающий:

1) в 3 раза номинальный ток плавкой вставки ближайшего предохранителя;

2) в 3 раза номинальный ток замедленного расцепителя автоматического выключателя, имеющего обратнозависимую от тока характеристику.

г) Электроустановки напряжением до 1000 В с изолированной нейтралью.

Сопротивление заземляющего устройства согласно ПУЭ не должно превышать 4 Ом, а в электроустановках с суммарной мощностью параллельно работающих генераторов и трансформаторов 100 кВ • А и ниже не должно быть выше 10 Ом.

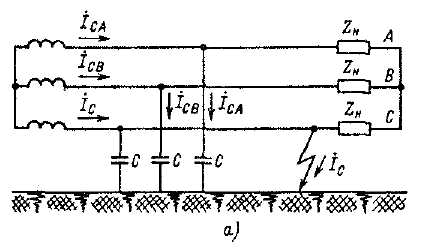

При однофазных замыканиях в сетях до 1000 В в месте замыкания протекает ток, обусловленный проводимостями (активной и емкостной) фаз на землю.

Наибольшее значение напряжения прикосновения при этом составляет не­сколько десятков вольт. Поэтому в коротких сетях с малой проводимостью на зем­лю неоспоримы преимущества сетей с изолированной нейтралью с точки зрения элекробезопасности,

Зануление- это преднамеренное соединение с нулевым защитным проводом металлических нетоковедущих частей оборудования, которые могут оказаться под напряжением.

Принцип защиты – превращение замыкания на корпус в однофазное КЗ, между нулевым и фазным проводами для создания большого тока способного обеспечить срабатывание токовой защиты.

6. Компенсация емкостных токов замыкания на землю в сетях 6-35 кВ.

Установки напряжением выше 1000 В, работающие в режиме с изо­лированной нейтралью, обладают малыми токами замыкания на землю.

Для предотвращения выхода из строя электрооборудования при одно­фазных замыканиях на землю в системах с изолированной нейтралью токи замыкания ограничивают. Уменьшения емкостных токов при однофазных замыканиях на землю достигают применением компенсации путем включения между нейтралью установок и землей компенсирующих устройств. Применение устройств компенсации емкостного тока замыкания на землю способствует быстрому гашению дуги в месте замыкания, поэтому компенсирующие устройства называют еще дугогасящими.

Сегодня режим нейтрали в сетях 6-35 кВ регламентируется отмечено, что «работа электрических сетей напряжением 3-35 кВ может предусматриваться как с изолированной нейтралью, так и нейтралью заземленной через дугогасящий реактор или резистор. Использование резистивного заземления нейтралей ранее сдерживалось из-за отсутствия соответствующих руководящих документов, необходимых как проектным, так и эксплуатационным организациям

В сетях 3-35 кВ с компенсацией емкостного тока замыкания на землю, рекомендуется применять плавнорегулируемые дугогасящие реакторы типа

1. В сетях 3-35 кВ, где имеется необходимое резервирование потребителей можно рекомендовать внедрение резистивного (низкоомного) заземление нейтрали и использование простых токовых защит

2. рассматривается возможность применения в сетях 3-35 кВ совместного применения дугогасящих реакторов и высокоомного резистора («активно-индуктивное» заземление нейтрали).

3. Применимость того или иного режима заземления нейтрали в сетях 3-35 кВ необходимо подтвердить соответствующими экспериментально-расчетными исследованиями уровней перенапряжений при дуговых замыканиях на землю.
