1.2. Микроманометры

Микроманометры являются переносными приборами и применяются для измерения малых давлений, разрежений или разности давлений неагрессивных газов и воздуха. Они подразделяется на образцовые и рабочие.

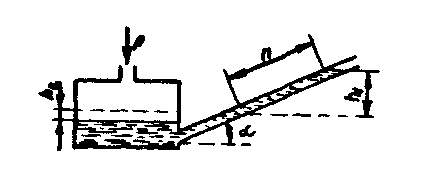

Рис. 3. Схема микроманометра с наклонной трубкой

На рис. 3 приведена схема микроманометра с наклонной измери­тельной трубкой. Наклон трубки сделан для уменьшения погрешности измерения. В качестве рабочей жад­ности в наклонных микроманометрах применяют этиловый спирт (из-за не­большого капиллярного эффекта), ко­торый заливают в широкий сосуд так, чтобы уровень его в наклонной трубке находился против нулевой отметки шкалы. Длина шкалы у микроманометров с наклонной трубкой обычно равна 250 мм.

При измерении давления в объекте к нему присоединяют широкий сосуд прибора, а при измерении разрежения – измерительную трубку. При измерении перепада давлений большее давление подается в сосуд.

При подаче в сосуд давления Р уровень жидкости в нем опус­тится на высоту h₂, а в наклоненной под углом  измерительной трубке поднимется на высоту h₁. Тогда разность высот уровней рабочей жидкости в приборе, уравновешивающая измеряемую величину, будет равна

h = h₁ + h₂, где h₁ = n^.sin(3) (3)

n – длина столба жидкости в наклонной трубке.

Объем вытесненной жидкости из сосуда площадью F₂ равен объему жидкости в трубке площадью F₁:

nF₁ = h₂F₂. (4)

Подставив (4) в (3), получим

. (5)

Перевод высоты h из мм в Паскали (Па) производится по фор­муле, аналогичной выражению (1)

, (6)

где К – постоянная прибора,

. (7)

Значение К для прибора, рассчитанное на заполнение спир­том, обычно указывается на приборе. Если применяется рабочая жид­кость, отличная от спирта, то значение К умножается на поправоч­ный множитель

, (8)

где ₁ – фактическая плотность жидкости, которая определяется перед заполнением прибора.

По схеме (рис. 3) выполняют микроманометры с переменным углом наклона измерительной трубки, что обеспечивает несколько диа­пазонов измерения.

Рассмотрим устройство микроманометра (рис. 4) типа ММН с пятью диапазонами измерения (0 50, 0 75, 0 100, 0 150, 0 200 кг/м²).

Рис. 4. Схема микроманометра типа ММН

Прибор состоит из широкого сосуда 7, измерительной трубки 1, закрепленной на поворотном кронштейне, и приспособления 8 для фиксации угла наклона  измерительной трубки. Сосуд и все детали прибора укреплены на общем основании 4. Микроманометр имеет шкалу 0...250 кгс/м². Прибор снабжен двумя уровнями 3 с цилиндрическими ампулами. Для установки прибора на уровень служат два винта 2 и 5. Для установки в измерительной трубке уровня жидкости против нулевой отметки шкалы служит вытеснитель 6.

Для изменения диапазона измерения кронштейн с измерительной трубкой может быть установлен под пятью различными фиксированными углами наклона к горизонтальной плоскости. Каждому фиксированному углу наклона измерительной трубки, а следовательно, и заданному диапазону измерения соответствует определенное значение постоян­ной прибора.

Для фиксации кронштейна с измерительной трубкой при заданном значении постоянной прибора служат установочные дуги 8 с отвер­стиями. Кронштейн соединяется с дугой в нужном рабочем положении с помощью конического штифта. Приборы ММН выпускаются классов точ­ности 0,5 и 1.
