3.2.4. Малогабаритные индуктивные датчики перепада давления дми

Малогабаритные индуктивные датчики перепада давления ДМИ пред­назначены для измерения мгновенных и статических значений разности давлений нейтральных газов.

При разности давлений, действующих на чувствительный элемент датчика (плоская мембрана), мембрана деформируется в сторону нижнего давления. Эта деформация изменяет воздушные зазоры магнитных цепей катушки 2 и 3. При этом индуктивное сопротивление одной катушки увеличивается, а другой уменьшается на величину, пропорциональную перемещению мембраны. Изменение индуктивности сопротивления катушки приводит к разбалансу моста (рис. 32). Напряжение разбаланса измерительного моста будет пропорционально уменьшению сопротивления плеч, а следовательно, и измеряемому давлению.

При питании моста от переменного высокочастотного напряжения (например, ИВП-2) датчик может быть использован для измерения мгновенных значений перепадов давления, а его работа аналогична работе системы измерения с датчиком ДДИ-20.

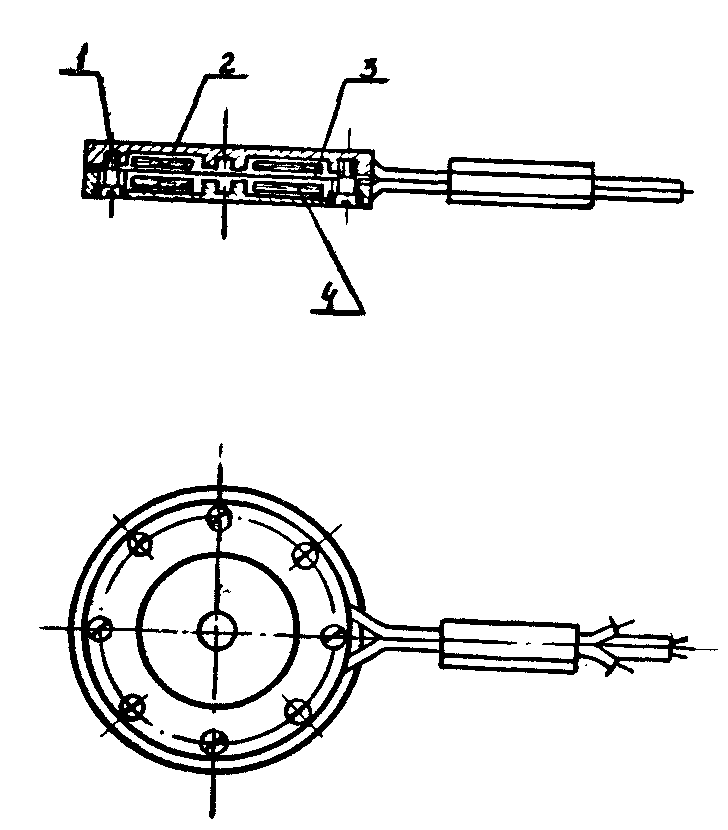

Рис. 32. Малогабаритный индуктивный датчик давления ДМИ

Датчик ДМИ предназначен для измерения переходов давлений от 0,01 до 1 МПа.

Основная погрешность датчика при нормальных условиях не бо­лее 3% от диапазона измерения.

3.2.5. Датчики (преобразователи) давления вибростержневые типа ддв и пдв

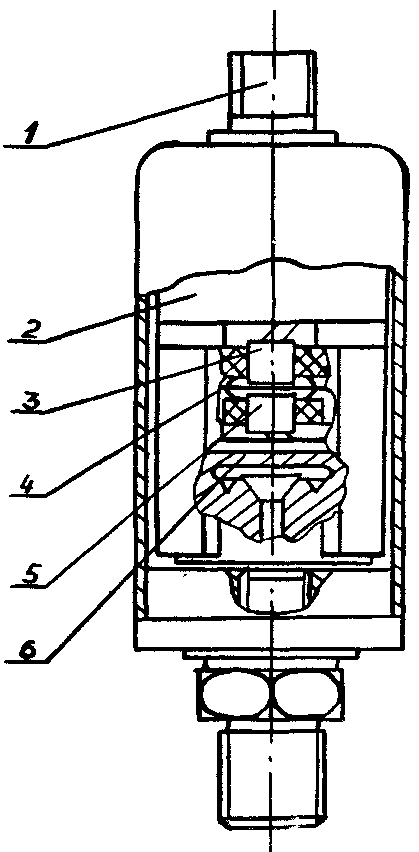

Рис. 33. Преобразователь

вибростержневой типа ПДВ

Преобразователи давления вибростержневые предназначены для измерения осредненных значений давлений неагрессивных жидкостей и газов при нестационарных и стационарных процессах. Преобразова­тели работают при температурах окружающей среды от – 40 до + 40°С. Датчики ДДВ и ПДВ имеют нелинейную зависимость между входной величиной и выходным сигналом. Класс точности 0,25 и 0,5. Прин­цип работы датчика поясняется на рис. 33. Плоская упругая перемычка 4, выполненная как одно целое с мембраной 6, образует совместно с электромагнитным возбудителем 3, электромагнитным адаптером 5 и полупроводниковым усилителем 2 автогенератор камертонного типа. Электромагнитный возбудитель пи­тается переменным напряжением 4...9 кГц и приводит в колебание упругую перемычку 4. Частота меха­нических колебаний упругой пере­мычки воспринимается адаптером 5 и преобразуется в электрический сигнал, который усиливается в уси­лителе 2 и подается в частотомер.

При подаче давления в полость преобразователя деформируется мем­брана, изменяется натяжение перемычки 4, что приводит к изменению частоты ее колебаний, это регист­рируется частотомером. Питание датчика осуществляется постоянным: током напряжения 10 В.

3.2.6. Дифманометры мембранные типа дми

Дифманометры мембранные ДМИ снабжены дифференциально-трансформаторным преобразователем (см. разд. 2.2.7). Они работают в комплекте с вторичными показывающими или самопишущими приборами ферродинамической системы.

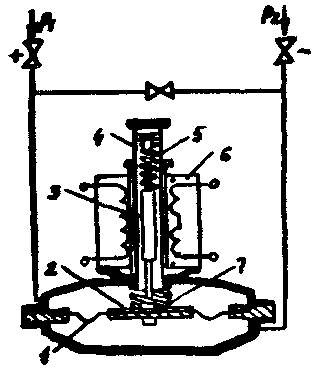

Рис. 34. Схема дифферен­циального манометра ДМИ

На рис. 34 показана упрощенная схема дифманометра. Чувстви­тельным элементом прибора является вялая (неметаллическая) мембрана 1 с жестким центром 2, работающая совместно с винтовой ци­линдрической пружиной 5. Мембрана ук­реплена между двумя крышками корпуса прибора, образуя с ними две камеры, в которые подводятся давления Р1 и Р2. Снаружи разделительной трубки 4, изго­товленной из немагнитной нержавеющей стали, находится дифференциально-трансформаторный преобразователь 6. Для обеспечения устойчивости нуля прибора между жестким центром мембраны и корпусом установлена дополнительная пружина 7, создающая дополнительное натяжение основной измерительной пружины 5.

Под действием разности давлений (Р1Р2) жесткий центр мембраны и связанный с ним полый сердечник 3 дифференциально-трансформаторного преобразователя перемещаются до тех пор, пока сила, вызываемая разностью давлений, не уравновесится силой упру­гости винтовой пружины. Перемещение сердечника вызывает изменение взаимоиндукции между обмотками преобразователя, а вместе с тем и напряжения на выходе прибора.

ДМИ имеют класс точности 1. Они выпускаются на предельные перепады давления от 630 до 25000 Па и от 0,04 до 0,1 МПа. Пре­дельно допустимое избыточное давление 25 МПа.
