2.2.8. Трансформаторные (взаимноиндуктивные) преобразователи

Преобразователи, преобразующие перемещение в изменение взаимоноиндуктивности, называются трансформаторными.

Трансформаторный преобразователь изображен на рис. 22.

Обмотка W₁ питается от источника переменного тока. Если магнитодвижущую силу F, т.е. ток I, поддерживать постоянным, то магнитный поток и индуктированная во вторичной обмотке ЭДС будут функциями длины воздушного зазора , связанной со значением силы Р

. (16)

Трансформаторные преобразователи, как и индуктивные, выполняют по дифференциальной схеме.

2.2.9. Магнитоупругие преобразователи

Принцип действия магнитоупругих преобразователей основан на изменении магнитной проницаемости  ферромагнитных тел в зависимости от возникающих в них механических напряжений  (магнитоупругиие эффект), обусловленных воздействием на ферромагнитные тела механических сил Р (растягивающих, сжимающих, изгибающих, скру­чивающих). Таким образом, в магнитоупругом преобразователе имеется цепь следующих преобразователей:

.

Типы магнитоупругих преобразователей можно разбить на две основные группы. К первой группе относятся преобразователи, в ко­торых используются изменения магнитной проницаемости чувствитель­ного элемента в одном направлении (рис. 23). Ко второй группе от­носятся преобразователи, в которых используется изменение магнит­ной проницаемости одновременно в двух взаимно перпендикулярных направлениях. Преобразователи обеих групп могут работать как пе­ременные индуктивные сопротивления, величина которых определяется приложенным к сердечнику механическим усилием, и как трансформаторные преобразователи с переменной взаимоиндуктивностью между обмотками.

2.2.10. Механоэлектрические преобразователи

Принципиальная схема механоэлектрического преобразователя типа МП-П приведена на рис. 24.

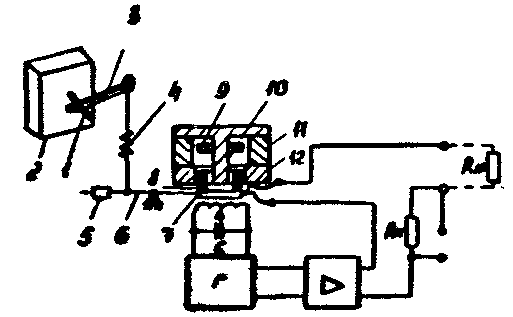

Рис. 24. Схема механоэлектрического преобразователя

Угловое перемещение выходной оси 1 первичного прибора 2 преобразуется при помощи криво­шипа 3 и тяги в поступательное перемещение с одновременным преобразованием его цилиндрической пружиной 4 в усилие, прикладываемое к левому плечу ко­ромысла 6. На другом плече коромысла укреплен дюралюминиевый флажок 7, к которому жестко при­креплена рамка 8 обратной связи. Флажок преобразователя находится в высокочастотном поле катушки индуктивности L, выполненной в виде однорядной плоской спирали. Катушка индуктивности с конден­сатором С образуют базовый контур L - С генератора Г.

При перемещении коромысла, а вместе с тем и флажка изменяется индуктивность катушки, следовательно, и параметры контура L - С, что приводит к изменению режима работы генератора постоянного напряжения на нагрузочном сопротивлении генератора. Выходной сигнал генератора усиливается усилителем постоянного тока.

В выходную цепь усилителя постоянного тока включены обмотка рамки обратной связи, калиброванный резистор R_к и резистор внеш­ней нагрузки R_н (вторичных приборов и линий связи). Обмотка рамки находится в кольцевом зазоре, образованном сердечником 10 и по­люсной накладкой 12. Между основанием сердечника и полюсной наклад­кой расположен постоянный магнит 11, имеющий форму усеченного конуса.

При протекании тока через обмотку рамки обратной связи она будет втягиваться в зазор, создавая усилие q_ос и, следовательно, может противодействовать моменту, создаваемому усилием цилиндрической пружины при ее растяжении. Изменение выходного тока усили­теля будет происходить до тех пор, пока эти моменты не уравняются.

Внутри постоянного магнита предусмотрен шунт 9, который можно перемещать вдоль сердечника 10 с помощью специальных винтов, изменяя индукцию в зазоре, а вместе с тем и диапазон выходного сиг­нала преобразователя.

Подвижная система преобразователя должна находиться в положении безразличного равновесия, что достигается балансировкой с помощью груза 5. Подвижная система преобразователя электрически изолирована с помощью прокладок от металлических его частей для устранения гальванической связи с землей.
