Тема 4. Магнитные цепи эл.Аппаратов.
100)Что называется магнитной цепью?
+Совокупность ферромагнитных деталей и немагнитных промежутков между ними, по которым замыкается магнитный поток.
101)Назначение ферромагнитных элементов в магнитной цепи.
+Для усиления и направления магнитного потока.
102)Что называется электромагнитным механизмом?
+Электротехническое устройство, в котором при изменении или перераспределении магнитного потока в магнитной цепи происходит перемещение подвижных частей и совершение механической работы.
103)Охарактеризуйте магнитную цепь электромагнита. └───────────────────┘
┌──┐ ┌─────┐ ┌──┐
│ │ ┌┬┤ ├┬┐ │ │
│ │ ├┼┤ ├┼┤ │ │
│ └─┴┴┘ └┴┴─┘ │
└───────────────────┘
+Ш-образная магнитная цепь с притягивающимся якорем.
+Трехстержневая магнитная цепь с намагничивающей катушкой на среднем стержне и прилегающим якорем.
104)Назовите отличительные особенности магнитной цепи переменного тока.
+Сердечник выполнен из тонких листов электротехнической стали и
имеет прямоугольную форму сечения.
+Наличие короткозамкнутых экранов на полюсах в рабочих воздушных зазорах.
+Катушка имеет меньшее, чем на постоянном токе, число витков из-за наличия индуктивного сопротивления.
+Катушка намагничивания имеет отношение внешнего диаметра к высоте больше единицы.
105)Назначение короткозамкнутого экрана в м.ц. электромагнита переменного тока.
+Для устранения вибрации якоря, возникающей вследствие пульсирующего характера магнитного потока в зазоре.
106)Перечислите устройства, которые содержат магнитную цепь.
+Электромагнит.+Трансформатор.+Дроссель.+Магнитный усилитель.+Геркон.+Электромашина.+Индукционный датчик.
+Муфта сцепления.
107)Назовите магнитные потоки в магнитной цепи электромагнита.
+Рабочий магнитный поток.+Полный магнитный поток,+Поток рассеяния. +Поток выпучивания.+Поток насыщения.+Остаточный магнитный поток.
108)От чего зависит поток рассеяния.
+От величины рабочего воздушного зазора.+От степени насыщения магнитной цепи.+От конфигурации магнитной цепи.
109)Назовите основные законы для магнитной цепи.
+Закон Ома.+Закон полного тока.+Первый и второй законы Кирхгофа.
110)Сформулируйте закон Ома для магнитной цепи.
+Магнитный поток на каком-либо участке магнитной цепи равен разности магнитных потенциалов на концах этого участка поделенной на магнитное сопротивление участка.
+Магнитный поток на каком-либо участке магнитной цепи равен произведению падения МДС на этом участке и его магнитной проводимости.
111)Укажите на выражение, определяемое вторым законом Кирхгофа для магнитной цепи.
* - знак умножения
+Ф1*R1+Ф2*R2+...+Фi*Ri=I1*W1+I2*W2+...+In*Wn.
112)Какая это магнитная цепь? ┌────────────┐
└────────────┘
┌┬┬┬┐ ┌┬┬┬┐
└┤└┘│ │└┘├┘
│ │┌────┐│ │
│ └┴────┴┘ │
└───┬────┬───┘
└────┘
+Неразветвленная м.ц. переменного тока.
+М.ц. переменного тока с сосредоточенной намагничивающей силой.
+М.ц. ЭМ переменного тока с притягивающимся якорем.
113)Какой характер имеет эпюра распределения магнитного потока рассеяния по длине сердечника П-образного ЭМ?
+Параболический.
114)В каком месте м.ц. ЭМ постоянного тока с притягивающимся якорем имеет место максимальный магнитный поток?
+На магнитной нейтрали.
115)Укажите единицы измерения следующих величин:Iw,Ф,Uм,B,Rм,Gм,H.
+А, В*с, А, Т, 1/Г, Г, Ом*с/м;
+А, Вб, А, Т, 1/Г, Г, А/м.
116)Как учитывается поток рассеяния при расчете магнитной цепи электромагнита ?
+Выделением участков магнитной цепи, на которых распределен поток рассеяния и представлением их Т-образной схемой замещения.
117)Что такое магнитная нейтраль ?
+Плоскость, проходящая через сечение электромагнита, в котором
поток рассеяния равен нулю.
+Плоскость, проходящая через сечените электромагнита, в котором
поток в сердечнике максимальный.
+Плоскость, проходящая через сечените электромагнита, в котором
разность магниттных потенциалов между сердечником и ярмом равна нулю.
118)Какую форму имеет эпюра распределения намагничивающей силы по длине сердечника ?
+Прямоугольный треугольник.
119)Как учитываются потери в стали при расчете магнитной цепи переменного тока ?
+Введением в схему замещения м.ц. индуктивных магнитных сопротивлений.
+При помощи представления стального участка магнитной цепи комплексным
магнитным сопротивлением Zмс.
120)Какими методами можно рассчитать магнитную проводимость воздушного зазора ?
+Методом вероятного пути потока (методом Ротерса).
+Аналитическим методом.+Методом расчетных полюсов.
+Методом построения картины поля.
121)Каково назначение полюсного наконечника в электромагнитах постоянного тока ?
+Для увеличения площади рабочего воздушного зазора и увеличения
тяговой силы при отпущенном якоре.
122)Покажите месторасположение магнитной нейтрали в электромагните.
+ ─────────
│ ║ │
│ ║ │
M--- └───┴───┘ ---N
123)От чего зависит месторасположение магнитной нейтрали в ЭМ постоянного тока ?
+От соотношения магнитных проводимостей рабочего зазора и зазора стыка.
124)Зависит ли ток в катушке ЭМ переменного тока от величины рабочего зазора? Если да, то как?
+Зависит с небольшим отклонением от прямой пропорциональности.
125)Для какой цели в ЭМ переменного тока служит к.з. экран ?
+Для устранения вибрации якоря.
126)Что должно быть задано для решения прямой задачи при расчете м.ц.?
+Поток в рабочем зазоре, размеры м.ц., материал задан кривой B(H).
+Индукция в якоре, размеры м.ц., кривая намагничивания.
127)Как учитывается к.з. экран при расчете м.ц. переменного тока?
+Введением в схему замещения индуктивного магнитного сопротивления экрана.
128)Перечислите элементарные трубки магнитного потока, на которые можно разделить магнитное поле в зазоре между полюсами цилиндрической формы при расчете магнитной проводимости методом Ротерса.
+Цилиндр.+Шар с цилиндрическим отверстием.
+Полый шар (или шаровая оболочка) с соосными отверстиями.
129)При какой напряженности магнитного поля магнитная проницаемость стали сердечника ЭМ будет максимальной ?
+При напряженности магнитного поля, соответствующей точке перегиба кривой намагничивания материала сердечника.
130)В каких случаях и почему сердечник электромагнита выполняется шихтованным из листов электротехнической стали?
+При работе ЭМ на переменном токе для уменьшения потерь в стали.
+Для повышения быстродействия ЭМ постоянного тока.
+Для уменьшения потерь в стали и повышения быстродействия ЭМ постоянного тока при большой частоте включений-отключений.
131)Какое влияние в м.ц. переменного тока оказывает к.з. экран ?
┌───╔══╦╗
│Ф1 ║Ф2│║
│ ║Фэ│║
└───╚══╩╝
+Создает в охваченой экраном части полюса дополнительный магнитный поток Фэ, сдвинутый по фазе относительно потока Ф1.
132)Почему в ЭМ постоянного тока площадь поперечного сечения у якоря меньше чем у сердечника ?
+Для повышения быстродействия ЭМ.
+Для уменьшения инерционной массы подвижной части ЭМ.
133)Чем обусловлено наличие воздушного зазора между основанием и сердечником (зазора стыка) в ЭМ постоянного тока
+Технологическими факторами, возникающими при соединении сердечника с ярмом.
134)В каком соотношении друг к другу должны быть площади поперечного сечения сердечника Sс и ярма Sк ЭМ постоянного тока с внешним прилегающим якорем?
┌─┐ ┌─────┐
│ │ └┬───┬┘
│ │ │ │
Sк_/│ │ │ │\_Sс
│ │ │ │
│ └───┴───┴─┐
└───────────┘
+Sк>=Sс.
135)Чем обусловлена прямоугольная форма сечения магнитопровода электромагнита переменного тока?
+Тем, что элементы магнитопровода выполняются в виде пакетов, набираемых из однотипных стальных листов.
Тема 5
136)Что называется электрическим реле? (2 ответа)
+Электрический аппарат, в котором при плавном изменении входной величины происходит скачкообразное измененеие выходной величины.
+Электрический аппарат, обладающий релейной выходной характеристикой.
137)Почему электрическое реле относится к аппаратам дискретного действия?
+Так как рабочее состояние реле определяется двумя крайними поло-
жениями исполнительного элемента:"включено","выключено".
138)Что является воспринимающим элементом у электромагнитного реле?
+Электромагнит.
139)Что является промежуточным элементом в контактном реле?
+Противодействующие пружины.
140)Перечислите реле, различающиеся по принципу действия воспринимающих элементов.
+Электромагнитные, магнитоэлектрические, индукционные, тепловые, полупроводниковые.
141)Перечислите реле, различающиеся по принципу воздействия на управляемую цепь.
+Реле контактные и бесконтактные.
142)Перечислите реле, различающиеся по способу включения воспринимающего элемента.
+Реле первичные, вторичные и промежуточные.
143)Перечислите реле, различающиеся в зависимости от входного параметра.
+Реле тока, напряжения, мощности, сопротивления, частоты.
144)Почему реле называются первичными?
+Так как воспринимающие элементы включаются непосредственно в контролируемую цепь.
145)Как различаются реле по функциональному назначению?
+Реле защиты, управления, автоматики и связи.
146)Что называется релейной характеристикой?
+Зависимость выходного параметра от входного.
147)Как называется значение входного параметра реле, при котором возникает возрастающий скачок выходного параметра?
+Параметром срабатывания.
148)Как называется значение входного параметра реле, при котором возникает спадающий скачок выходного параметра?
+Параметром отпускания.
149)Какие величины являются параметрами срабатывания реле?
+Ток, напряжение, намагничивающая сила, магнитный поток.
150)Что определяет отношение Хо/Хср ?
+Коэффициент возврата Кв.
151)Что определяет отношение Хр/Хср ?
+Коэффициент запаса Кз.
152)Почему коэффициент возврата электромеханических реле всегда меньше единицы?
+Так как коэффициет возврата определяется соотношением параметров срабатывания и отпускания, которые зависят от воздушных зазоров, а при отпускании зазор меньше, чем при срабатывании.
153)Укажите правильное выражение для коэффициента возврата.
+Кв=Хо/Хср;
154) Отличительные признаки реле переменного тока. (2 ответа)
+На сердечнике в воздушном зазоре имеется к.з. экран.
+Сердечник выполнен шихтованным из листов электротехнической стали.
155)Чем отличается реле напряжения от реле тока? (3 ответа)
+Катушка реле напряжения выполнена многовитковой из провода малого сечения.
+Катушка реле напряжения включается параллельно источнику питания.
+Ток в катушке реле напряжения определяется параметрами самой катушки.
156)Может ли реле переменного тока напряжением 220 В длительно работать на постоянном токе такого же напряжения ?
+Не может, так как ток в катушке сильно увеличится из-за отсут-
ствия индуктивного сопротивления.
157)Почему катушка токового реле выполняется проводом большого сечения или шиной.
+Так как ток в катушке определяется параметрами последовательной
цепи, в которую включено реле.
158)Почему реле серии РТ-40 называется реле максимального тока?
+Потому, что оно срабатывает при токах, превышающих ток уставки.
159)С какой целью обмотка реле максимального тока РТ-40 разделена на две равные части?
+Для расширения пределов регулирования уставок тока.
160)Почему в реле максимального тока серии РТ-40 якорь выполнен из тонкого листа электротехнической стали?
+Для повышения быстродействия.
+Для ограничения ударной тяговой силы.
161)Что предусмотрено в реле максимального тока серии РТ-40 для ограничения магнитного потока при пиках несинусоидального тока?
+Вырезы на сердечниках под катушками.
162)Каким образом устраняется вибрация якоря в реле максимального тока серии РТ-40?
+При помощи барабанчика с песком на оси якоря.
163)Каким образом устраняется вибрация якоря в реле максимального напряжения серии РН-50?
+При помощи выпрямительного моста в цепи катушки электромагнита.
164)Каким образом в реле максимального напряжения серии РН-50 производится удвоение шкалы уставок напряжений?
+При помощи включения в цепь обмотки электромагнита последовательно двух резисторов.
165)Назначение промежуточных реле? (2 ответа)
+Для размножения числа команд, поступающих от основного реле.
+Для увеличения коммутационной способности контактов основного реле.
166)Какой принцип действия положен в основу реле времени с электромагнитным замедлением?
+Индукционный принцип действия.
167)От чего зависит выдержка времени в реле времени с электромагнитным замедлением? (3 ответа)
+От противодействующей силы возвратной пружины.
+От материала и геометрии к.з. обмотки.
+От величины конечного воздушного зазора.
168)Почему реле времени с электромагнитным замедлением создает большую выдержку при отпускании, чем при срабатывании?
+Потому, что индуктивность катушки и пропорциональная ей постоянная времени при отпускании больше, чем при срабатывании.
169)Какие способы регулирования выдержки времени можно применить в реле времени с электромагнитным замедлением? (3 ответа)
+Изменение затяжки противодействующей пружины.
+Изменение толщины немагнитной прокладки в воздушном зазоре.
+Изменение геометрии к.з. обмотки.
170)Как будет реагировать промежуточное реле серии РП-250 на установку к.з. медных колец у основания сердечника?
+Будет работать с задержкой на срабатывание.
171)Как изменится выдержка времени у реле с электромагнитным замедлением если к.з. обмотку из меди заменить на алюминиевую?
+Выдержка времени уменьшится.
172)Как достигается уменьшение влияния колебаний питающего напряжения на выдержку времени реле с электромагнитным замедлением?
+Выполнением сильно насыщенного магнитопровода при номинальном
напряжении питания.
173)Какие требования предъявляются к реле времени, работающим в схемах защиты энергосистем? (2 ответа)
+Высокая точность выдержки времени.
+Высокий коэффициент возврата.
174)Как регулируется уставка времени в пневматическом реле времени?
+Изменением площади сечения всасывающего отверстия.
175)Какой формы электромагнит используется в пневматическом реле времени?
+Электромагнит с втягивающимся якорем Т-образной формы.
176)Что представляет собой контактная система пневматического реле?
+Два микропереключателя.
177)В каких пределах осуществляется регулирование выдержки времени пневматического реле?
+от 0,4 до 180 с.
178)Какой формы электромагнит используется в реле времени с часовым механизмом?
+Электромагнит с втягивающимся цилиндрическим якорем.
179)Какое значение имеет усеченно-коническая форма наконечника якоря и стопа электромагнита в реле с часовым механизмом? Укажите более полный ответ.
+Способствует созданию большей тяговой силы при начальном зазоре.
180)Как устраняется залипание якоря в электромагните реле времени с часовым механизмом на постоянном токе?
+В основании усеченного конуса наконечника якоря установлено не-
магнитное кольцо.
181)Как осуществляется уставка времени в реле времени с часовым механизмом?
+Изменением положения неподвижных контактов.
182)Что представляет собой контактная система реле времени с часовым механизмом?
+Переключающий контакт мгновенного действия и один или два замыкающих контакта мостикового типа.
183)Как устраняется вибрация якоря в электромагните реле времени с часовым механизмом на переменном токе?
+При помощи короткозамкнутых экранов на магнитопроводе электромагнита.
184)Что является приводом моторного реле?
+Асинхронный электродвигатель.
185)Каково назначение электромагнита в моторном реле?
+Для привода муфты сцепления и контактов мгновенного действия.
186)Какие свойства приобретает электромагнитное реле при наличии в нем поляризующего магнитного потока? (один неправильный ответ)
+Повышается чувствительность.
+Появляется реакция на полярность тока в намагничивающей катушке.
+Повышается быстродействие.
+Увеличивается термическая устойчивость.
187)Какие бывают поляризованные реле по конструкции магнитной цепи?(количество правильных и неправильных ответов одинаково)
+Реле с последовательной магнитьной цепью.
+Реле с параллельной магнитной цепью.
+Реле с мостовой магнитной цепью.
188)Чем создается поляризующий магнитный поток в поляризованных реле?
+При помощи постоянных магнитов.
189)Почему магнитная цепь одного из поляризованных реле называется последовательной?
+Потому, что рабочий и поляризующий магнитные потоки замыкаются по всем участкам магнитной цепи последовательно.
190)Чем обусловлена малая чувствительность поляризованных реле с последовательной магнитной цепью?
+Тем, что магнитная цепь рабочего магнитного потока содержит
участки с большим магнитным сопротивлением - постоянный магнит и воздушный зазор.
191)Какие виды настройки подвижной части можно осуществить в поляризованном реле с последовательной магнитной цепью?
+Двухпозиционную с преобладанием к минимальному зазору.
+Двухпозиционную с преобладанием к максимальному зазору.
+Двухпозиционную без преобладания.
192)Каким образом можно повысить чувствительность поляризованного реле? (2 ответа)
+Уменьшить ход якоря.
+Разделить пути замыкания рабочего и поляризующего магнитных потоков.
193)Почему магнитная цепь поляризованного реле называется параллельной?
+Потому, что рабочий магнитный поток не проходит через постоян-
ный магнит, а замыкается по параллельному пути с поляризующим
потоком.
194)В чем преимущество поляризованного реле с мостовой магнитной цепью по отношению к реле с параллельной магнитной цепью?
+Тем, что в мостовой магнитной цепи достигается большее разделе-
ние путей магнитных потоков.
195)Какова чувствительность поляризованных реле?
+0,01 -0,001 Вт.
196)С какой целью на якоре поляризованного реле типа РП выполняются отогнутые наконечники?
+Для увеличения магнитной проводимости поляризующему магнитному потоку.
197)Принцип действия магнитоэлектрического реле.
+Основан на взаимодействии тока в проводнике с магнитным полем
постоянного магнита.
198)Как рассчитывается тяговая сила, действующая на рамку магнитоэлектрического реле?
+Fэ=Bliw;
199)Назначение цилиндрического сердечника в магнитоэлектрическом реле с угловым перемещением рамки. (2 ответа)
+Для создания равномерного воздушного зазора между полюсами.
+Для создания равномерного магнитного поля в воздушном зазоре.
200)С какой целью плоскость рамки магнитоэлектрического реле с угловым перемещением ориентирована вдоль оси полюсов? (2 ответа)
+Для того, чтобы обеспечить срабатывание реле в двух направлениях.
+Для того, чтобы боковые стороны рамки перемещались в зоне равномерного магнитного потока в зазоре.
201)Как изменить направление перемещения рамки магнитоэлектрического реле? (3 ответа)
+Изменить полярность постоянного магнита.
+Изменить направление тока в обмотке рамки.
+Развернуть рамку на 180 градусов в той же плоскости.
202)Как распределена индукция магнитного поля в воздушном зазоре магнитоэлектрического реле с угловым перемещением рамки.
+Эпюра распределения индукции в зазоре в пределах полюсного деле ния имеет трапецеидальный характер.
203)Какой вид имеет тяговая характеристика магнитоэлектрического реле?
+Вид прямой, параллельной оси абсцисс.
204)Какие составляющие определяют противодействующий момент магнитоэлектрического реле с прямолинейным перемещением рамки ?(2 ответа)
+Момент противодействующей пружины.
+Момент инерции рамки.
205)Какой вид имеет механическая характеристика магнитоэлектрического реле?
+Вид прямой под углом 45 градусов к осям координат.
206)Почему в магнитоэлектрическом реле с прямолинейным перемещением рамки создается больший электромагнитный момент, чем в реле с угловым перемещением?
+Потому, что активная длина витка рамки равна его периметру.
207)Какие свойства приобретает ферродинамическое реле по сравнению с магнитоэлектрическим после введения электромагнита вместо постоянного магнита? (2 ответа)
+Способность работать как на постоянном, так и на переменном токе.
+Реле может реагировать на фазовый сдвиг между токами.
208)Принцип действия электродинамического реле.
+Основан на взаимодействии тока в проводнике с магнитным полем
электромагнита.
209)Почему подвижная система индукционного реле выполняется в виде тонкого диска или полого цилиндра из алюминия?
+С целью создания легкого короткозамкнутого контура с высокой
электропроводимостью.
210)Почему в неэкранированном индукционном механизме вращения диска не будет?
+Из-за того, что угол сдвига между вихревым током и потоком прямой.
211)Как увеличить вращающий момент индукционного механизма?
+Создать два магнитных потока в зазоре, сдвинутых по фазе.
212)Каким способом можно создать два сдвинутых по фазе магнитных потока в воздушном зазоре индукционного механизма?
+Применить два идентичных электромагнита и включить емкость или индуктивность в цепь катушки одного из них.
+Выполнить электромагнит четырехполюсным с двумя катушками и в цепь одной из них включить резистор.
+Установить к.з. экраны на полюсах электромагнита.
213)Как определить направление вращающего момента в экранированном индукционном механизме?
+От оси опережающего магнитного потока к оси отстающего.
214)Принцип действия индукционного механизма.
+Основан на взаимодействии тока в проводнике с магнитным полем электромагнита, индуцировавшим этот ток.
215)Чему равен вращающий момент индукционного механизма?
+Пропорционален произведению магнитных потоков и синуса угла
сдвига между ними.
216)Чему равен вращающий момент реле тока на основе индукционного механизма?
+Пропорционален квадрату тока в катушке электромагнита.
217)Какие моменты действуют на диск индукционного реле тока?
+Рабочий момент, момент пружины, момент постоянного магнита (тормозной), момент инерции, момент резания, момент трения в
подшипниках и в зубчатой паре.
218)Каково назначение червяка и зубчатого сектора в индукционном реле тока?
+Для создания выдержки времени срабатывания отсечки.
219)Как регулируется ток срабатывания индукционного реле тока?
+Переключением числа витков катушки намагничивания.
220)Что такое ток срабатывавния индукционного реле тока?
+Ток, при котором червяк входит в зацепление с зубчатым сектором.
221)Почему якорь отсечки индукционного реле тока выполнен в виде неуравновешенного коромысла?
+Для создания противодействующего момента на якоре отсечки.
222)Как регулируется ток отсечки индукционного реле тока?
+Изменением воздушного зазора между якорем отсечки и электромагнитом.
223)Чем обусловлена независимая часть токо-временной характеристики индукционного реле тока?
+Насыщением магнитопровода реле.
224)Чем регулируется кратность тока отсечки в индукционном реле тока?
+Регулировочным винтом, изменяющим соотношение воздушных зазоров у плеч якоря отсечки.
225)Охарактеризуйте индукционное реле тока по категориям классификации: по назначению; по принципу воздействия на управляемую цепь; по способу включения воспринимающего элемента; по способу воздействия на объект управления.
+Реле защиты, контактное, вторичное, косвенного действия.
226)Принцип действия теплового реле.
+Основан на изменении физических свойств тела при его нагревании
электрическим током.
227)Что является термочувствительным элементом в тепловых реле?
+Биметаллическая пластина.
228)Способы нагрева биметаллической пластины в тепловом реле.(3 ответа)
+Непосредственный.
+Косвенный.
+Комбинированный.
229)Почему происходит изгиб биметаллического элемента при его нагревании в тепловом реле?
+Потому, что слои биметалла с различными коэффициентами расширения жестко скреплены между собой.
230)От чего зависит величина прогиба биметаллического элемента в тепловом реле? (3 ответа)
+От температуры нагрева.
+От размеров элемента.
+От разности коэффициентов расширения.
231)Каково назначение тепловых реле?
+Для защиты электродвигателей от токовых перегрузок.
232)Как осуществляется согласование время-токовой характеристики теплового реле с перегрузочной характеристикой двигателя?
+Время-токовая характеристика должна быть ниже и вблизи перегрузочной характеристики двигателя.
233)Как выбирается тепловое реле для конкретного двигателя?
+По номинальному току реле и двигателя (Iнр=Iнд).
234)Какой способ нагрева биметаллического элемента используется в тепловом реле серии РТТ?
+Комбинированный.
235)Охарактеризуйте тепловое реле по категориям классификации:по назначению; по принципу воздействия на управляемую цепь; по способу включения воспринимающего элемента; по способу воздействия на оюбъект управления.
+Реле защиты, контактное, первичное, косвенного действия.
236)Чем принципиально отличается температурное реле от теплового?
+Тем, что температурное реле реагирует на температуру нагрева.
237)Способы нагрева биметаллического элемента в температурном реле.
+Нагрев за счет теплопроводности, конвекции и лучеиспускания.
238)Почему биметаллический элемент температурного реле выполняется полусферической формы?
+С целью повышения быстродействия реле.
239)Охарактеризуйте герконы по выполняемым функциям.
+Замыкающие, размыкающие, переключающие.
240)Какие функции выполняют контактные сердечники в герконах?
+Функцию электрического контакта.
+Функцию электрического проводника.
+Функцию магнитопровода.
+Функцию противодействующей пружины.
241)Какой материал применяется для контактных сердечников герконов?
+Железоникелевая сталь (пермалой).
242)Почему для контактных сердечников герконов применяются железоникелевые стали (пермалои)?
+Потому, что они обладают высокой магнитной проницаемостью.
+Потому, что они имеют малую коэрцитивную силу.
+Потому, что они имеют малые потери на гистерезис.
+Потому, что они образуют прочный спай со стеклом.
243)Почему запаянные в балон концы контактных сердечников геркона выполняются плоскими? (2 ответа)
+Для уменьшения жесткости контактных сердечников.
+Для повышения чувствительности геркона.
244)Какие существуют способы управления герконом?(3 ответа)
+Изменением намагничивающей силы управляющей катушки.
+Взаимным перемещением постоянного магнита и геркона.
+Изменением параметров магнитной цепи.

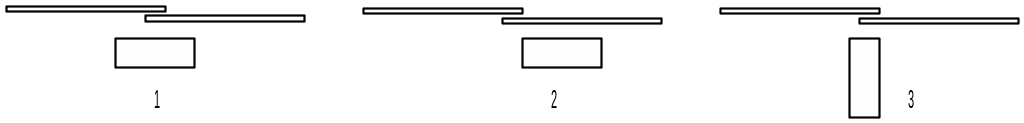

245)В каких случаях намагничивающая сила срабатывания геркона будет
минимальной?
(Магнит намагничен по продольной оси).
+1.

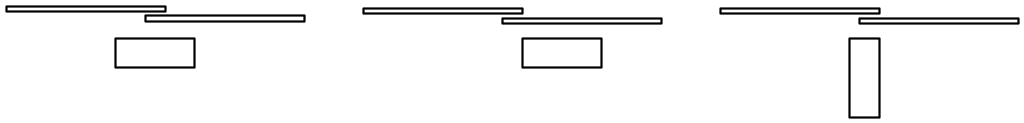

246)В каком случае геркон не сработает? (Магнит намагничен по про-
дольной
оси). (2 ответа )
+2.
+3.
247)Что называется зазором срыва в герконе?
+Зазор, при котором выполняется условие статического срабатывания.
248)Как зависит контактное нажатие Fк в герконе от коэффициента запаса Кз?
+С увеличением Кз Fк экспоненциально возрастает до Fкmax=const.
249)Чем обусловлен дребезг контактов в герконе при срабатывании?
+Отбросом КС за счет упругой деформации при соударе
