ВВЕДЕНИЕ:

В природе осуществляется непрерывный переход тепла от тел с высокой температурой к телам с низкой температурой, т.е. происходит естественное охлаждение, при котором предельная температура охлаждаемого тела зависит от температуры охлаждающих тел. При естественном охлаждении нельзя получить температуру тела ниже температуры источника охлаждения. Это возможно с помощью искусственного охлаждения, создаваемого специальными устройствами, которых осуществляется с затратой энергии работа. В бытовых холодильниках для выработки холода используется холодильный агрегат с поршневым компрессором, который обеспечивает совершение рабочим телом обратного кругового процесса с изменением фазового состояния. Рабочее тело находится в состоянии насыщенной или переохлажденной жидкости, сухого, насыщенного, перегретого или влажного пара. Рабочее тело в цикле холодильной машины заданных термодинамических процессах. От того, как совершаются эти процессы, зависит эффективность холодильной машины. Задача термодинамического анализа, основанная на первом и втором законах термодинамики, состоит в том, чтобы выяснить предельно возможную эффективность цикла холодильной машины и обратить внимание на те элементы машины, улучшение которых способно больше всего повлиять на рост эффективности.

Основными элементами паровой холодильной машины являются: компрессор, конденсатор, испаритель и устройство для расширения рабочего тела. Выбор типа тепловой холодильной машины зависит, прежде всего, от температуры окружающей среды. Из испарителя пар всасывается компрессором, где свободно сжимается под давлением конденсации. В конце процесса сжатия в компрессоре получается сухой насыщенный пар. После сжатия хладагент поступает в конденсатор, где конденсируется за счет отвода теплоты в окружающую среду. При этом давление и температура конденсации остаются постоянными, в детандере происходит адиабатное расширение от давления конденсации до давления кипения. В испарителе хладагент кипит при постоянном давлении и температуре за счет подвода теплоты источника низкой температуры. Рабочее тело совершает обратный цикл Карно. В этом случае цикл и схема являются теоретическими. На рис. 2 дана схема холодильной машины с дросселированием в области влажного пара с всасывание перегретого пара. В этом случае процесс адиабатного расширения в детандере с получением внешней работы заменен процессом дросселирования. Это связано с тем, что в холодильных машинах работа созданная детандером мола по сравнению с работой компрессора для упрощения схемы и сокращения затрат на изготовление используют дроссель (капиллярную трубку). Отличием данной схемы является то, что компрессор всасывает сухой насыщенный пар или перегретый пар. Это объясняется тем, что в современных холодильниках с поршневыми компрессорами подавать влажный пар в компрессор опасно, это может привести к гидроудару. Влажный пар во всасывающем трубопроводе подсушивается. Замена детандера дросселем влечет за собой появление необратимых потерь, связанных с дросселированием, удельная холодопроизводительность уменьшается.

При всасывании сухого насыщенного или перегретого пара температура хладагента в конце процесса сжатия установится выше температуры окружающей среды. Это вызывает дополнительные необратимые потери. Применение теплообменных аппаратов с интенсивным теплообменником является одним из путей экономии энергии при получении холода. Необратимые потери, связанные с теплообменом, при уменьшении разности температур между рабочим телом и внешним источником сокращаются. Охлаждение жидкого хладагента перед дросселированием можно осуществить за счет холодного пара, идущего из испарителя, т.е. необходимо применить регенерацию. Холодный пар, выходящий из испарителя (рис.1) в состоянии (а) направляется в регенеративный теплообменник, где он нагревается (а-1) за счет теплого хладагента, выходящего из конденсатора, который при этом охлаждается (3-4). В результате регенерации удельная холодопроизводительность увеличивается на величину: ∆q_o = i₆ –i₅. Одновременно увеличивается работа компрессора на ∆1_к эквивалентно площади 1-2-b-а. Эффективность этого метода зависит от соотношения ∆q_о/∆1_к, т.е. термодинамических свойств рабочего тела. Регенеративный цикл применяется для рабочих тел с относительно большими потерями, связанными с перегревом.

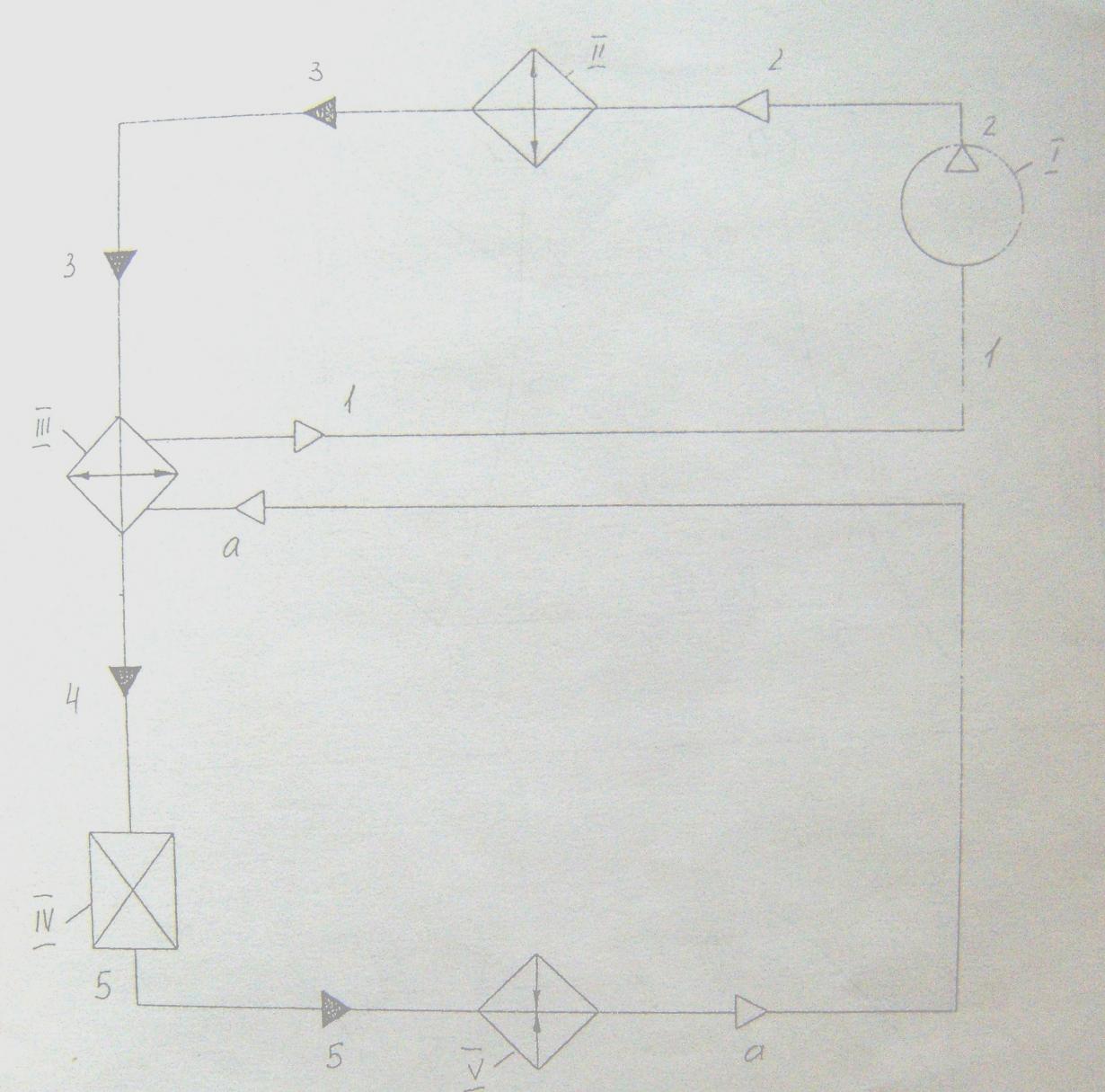

Рис. 1. Схема парокомпрессионной холодильной машины с регенеративным теплообменником
