7. Технологический расчет установки
7.1 Расчет поверхности теплопередачи выпарного аппарата
Поверхность теплопередачи каждого корпуса выпарной установки определяют по основному уравнению теплопередачи:
(1)
Для определения тепловых нагрузок Q, коэффициентов теплопередачи К и полезных разностей температур ∆tП необходимо знать распределение упариваемой воды, концентраций растворов и их температур кипения по корпусам. Эти величины находят методом последовательных приближений.
Первое приближение
Массовый расход воды, удаляемой в процессе выпаривания, определяем по уравнению материального баланса:
,
(2)
где Gн – массовый расход начального раствора, кг/с; xн xк – массовые доли растворенного вещества в начальном и конечном растворе, % масс.
кг/с.
7.1.1. Расчет концентраций упариваемого раствора по корпусам

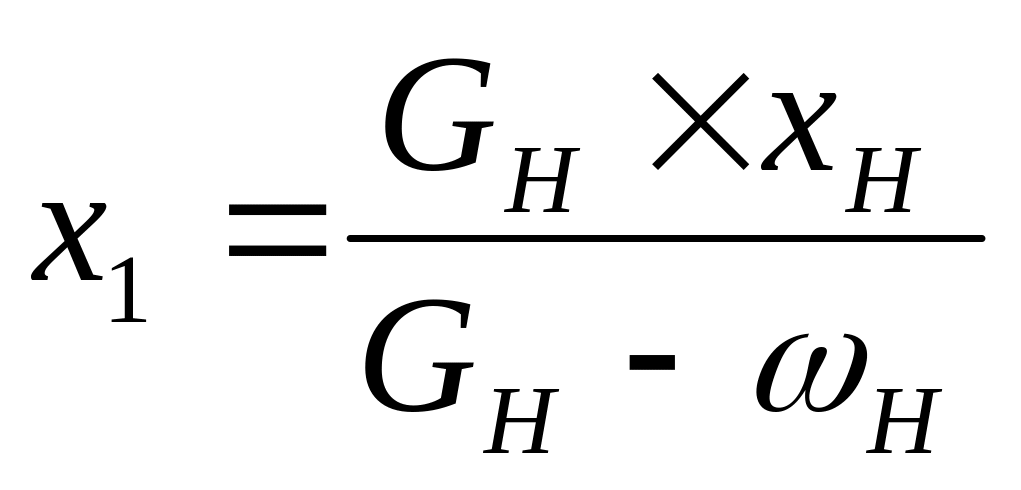

Распределение концентраций раствора по корпусам установки зависит от соотношения нагрузок по выпариваемой воде в каждом корпусе.
На основании практических данных принимают, что производительность по выпариваемой воде распределяется между корпусами в соответствии с соотношением:
ω1:ω2:ω3
= 1,0:1,1:1,2.
ω1 =
;
(3)
ω2 =
;
(4)
ω3 =
;
(5)
где W – общее количество выпаренной воды в выпарной установке, кг/с; ω1 , ω2 ,ω3 – количество выпаренной воды в первом, втором и третьем корпусах, кг/с.
ω1 =
=
3,47 кг/с
ω2 =
=
3,82 кг/с
ω3 =
=
4,17 кг/с
Концентрации растворов по корпусам:
(6)
x2=
(7)
x3 =
(8)
х1 =
=9,3
%
х2 =
=14,7
%
х3 =
=40%
Концентрация раствора в последнем корпусе х3=40% соответствует заданной концентрации упаренного раствора.
7.1.2. Определение температур кипения раствора по корпусам
Распределение давлений по корпусам установки
Общий
перепад давлений в установке:
∆Робщ = РГ1 - РБК, (9)
где РГ1 – давление греющего пара, МПа; РБК – давление в барометрическом конденсаторе, МПа.
1атм = 101300 Па
1 ат = 98100 Па
РГ1 = 0,608 МПа
РБК = 0,0196 МПа
∆Робщ = 0,608-0,0196= 0,588 МПа
В первом приближении общий перепад давлений между корпусами:
∆Рi = ∆Робщ/i (10)
∆Рi = 0,588/3 = 0,196 МПа
Давления греющих паров в корпусах:
РГ1 = 0,608МПа
РГ2 = РГ1 - ∆Робщ/3 (11)
РГ3 = РГ2 - ∆Робщ/3 (12)
РБК = РГ3 - ∆Робщ/3 (13)
РГ2 =0,491–0,196= 0,412 МПа
РГ3 = 0,412 – 0,196 = 0,216 МПа
Давление пара в барометрическом конденсаторе:
РБК = 0,216– 0,196 = 0,02 МПа
Что соответствует заданному значению.
По давлениям паров находим их температуры и энтальпии.
Параметры греющего пара[5] Таблица 1
№ |
Давление, МПа |
Давление, кгс/см2 |
Температура, оС. |
Энтальпия, кДж/кг. |
1 |
PГ1 = 0,608 |
6,20 |
tг1 = 159,6 |
J1 = 2768 |
2 |
PГ2 = 0,412 |
4,20 |
tr2 = 144,95 |
J2 = 2745 |
3 |
PГ3 = 0,216 |
2,20 |
tr3 = 122,9 |
J3 = 2715 |
Б.к. |
PБК= 0,02 |
0,20 |
tБК = 59,7 |
JБК = 2607 |
Определение гидродинамической депрессии
Гидродинамическая депрессия обусловлена потерей давления пара на преодоление гидравлических сопротивлений трубопроводов при переходе из корпуса в корпус. Обычно в расчетах принимают ∆''' = 1,0-1,5 град на корпус. Примем для каждого корпуса ∆''' = 1 град.
Температуры вторичных паров в корпусах:
tвпi = tгi + ∆'''i, (14)
где tвпi – температура вторичного пара в корпусе, 0С; tгi – температура греющего пара в корпусе, 0С.
tвп1 = 159,6+ 1 = 160,6 0С
tвп2 = 144,95+1=145,950С
tвп3 = 122,9+1=123,90С
Сумма гидравлических депрессий:
(15)
0С.
По температурам вторичных паров опреджеляем их давления и теплоты парообразования:
Параметры вторичного пара [5] Таблица 2
№ |
tвп, 0С |
Р, кгс/см2 |
Рвп, МПа |
r, кДж/кг |
1 |
160,6 |
6,5 |
0,638 |
2085 |
2 |
145,95 |
4,5 |
0,411 |
2129 |
3 |
123,9 |
2,25 |
0,221 |
2199 |
Определение гидростатической депрессии
Гидростатическая
депрессия обусловлена разностью давлений
в среднем слое кипящего раствора и на
его поверхности.
Давление в среднем слое кипящего раствора Рср каждого корпуса:
Рсрi = Рвпi +
(1-
,
(16)
где H-высота кипятильных труб в аппарате, м [1] ; ρ – плотность кипящего раствора,кг/м3 [5]; e - паронаполнение (объёмная доля пара в кипящем растворе), м3/м3 [1].
Для выбора высоты трубы Н необходимо ориентировочно оценить площадь поверхности теплопередачи выпарного аппарата Fор, выбрать параметры аппарата по ГОСТ 11987-81. Для аппаратов с естественной циркуляцией принято значение q = 30 000 Вт/м2 [1]
Fор = ω1×r1/q, (17)
где r – теплота парообразования вторичного пара, Дж/кг [5]; q – удельная тепловая нагрузка (20000 -50000 Вт/м2) [1].
Поверхность теплопередачи первого корпуса ориентироврчно:
Fор = 3,47×2085×103/30000 = 241,17 м2
По ГОСТ 11987 – 81 [1] выбраем выпарной аппарат с площадью поверхности теплопередачи F = 224м2, длиной труб 4м, диаметром труб 38×2 мм.
При пузырьковом (ядерном) режиме кипения паронаполнение составляет e=0,4 ¸ 0,6. Примем e = 0,5.
Плотность раствора NaОН и растворителя (H2O) при температуре кипения и соответствующих концентрациях [11] Таблица 3
ρ NaОН (9,3%, 160,6оС) |
1109 кг/м3 |
ρ NaОН(14,7%, 145,95оС) |
1164 кг/м3 |
ρ NaОН(40%, 123,9оС) |
1375 кг/м3 |
Давления в среднем слое кипятильных труб корпусов:
Рср1 =0,638×106 + 4×1109×9,81×(1-0,5) / 2 =0,649МПа
Рср2 = 0,441×106 + 4×1164×9,81×(1-0,5) / 2=0,452 МПа
Рср3 = 0,221×106 + 4×1375×9,81×(1-0,5)/ 2=0,234 МПа
Полученным давлениям соответствуют следующие температуры кипения и теплоты парообразования растворителя [5] Таблица 4
Давление, МПа |
Р, кгс/см2 |
Температура, оС |
Теплота испарения, кДж/кг |
Рср1 =0,649 |
6,6 |
t ср1 = 161,6 |
rВП1 =2082 |
Рср2 =0,452 |
4,6 |
t ср2 = 147 |
rВП2 =2125 |
Рср3 =0,234 |
2,4 |
t ср3 = 126,2 |
rВП3 =2189 |
Гидростатическая депрессия по корпусам:
∆'' i = tсрi - tвпi (18)
∆'' 1 = 161,6-160,6=1 0С
∆'' 2 = 147-145,95= 1,05 0С
∆'' 3 = 126,2-123,9= 2,3 0С
Сумма гидростатических депрессий:
∑∆'' = 1+1,05+2,3=4,350С
Определение температурной депрессии
Температурная депрессия по корпусам при атмосферном давлении [5]:
∆'
(9,3%)
= 2,7 0С
∆' атм (14,7%) = 5,50С
∆'атм (40%) = 28 0С
Температурная депрессия по корпусам:
∆'

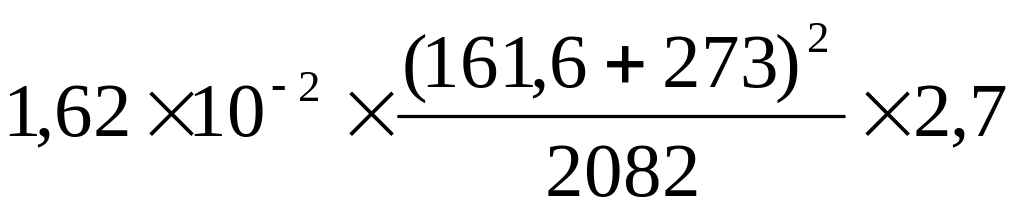

i = 1,62
×
(19)
где Т – температура паров в среднем
слое кипятильных труб, К; r – теплота
испарения воды при данном давлении Рср
[5] ; ∆
–
температурная депрессия при атмосферном
давлении.
∆' 1 =
=
3,970С
∆' 2 =
=
7,390С
∆' 3 =
=
33,020С
Сумма температурных депрессий:
∑∆' =3,97+7,39+33,02=44,38 0С
Температура кипения растворов по корпусам:
tк1 = tr2 + ∆' 1 + ∆'' 1 + ∆''' 1 (20)
tк2 = tr3 + ∆' 2 + ∆'' 2 + ∆''' 2 (21)
tк3 = tбк + ∆' 3 + ∆'' 3 + ∆''' 3 (23)
tк1 = 144,95+3,97+1+1=150,92 0С
tк2 = 122,9+7,39+1,05+1=132,34 0С
tк3 = 59,7+33,02+2,3+1=96,02 0С
7.1.3. Определение полезной разности температур
Общая полезная разность температур:
(24)
Полезные разности температур по корпусам:
tп
i = tгi
- tкi
(25)
tп 1 =159,6-150,92=8,68 0С
tп 2 =144,95-132,34=12,61 0С
tп 3 =122,9-96,02=26,88 0С
Общая полезная разность температур:
Проверим общую полезную разность температур:
(26)
.
7.1.4. Определение тепловых нагрузок по корпусам
Расход греющего пара в первый корпус, производительность каждого корпуса повыпаренной воде и тепловые нагрузки по корпусам определим путем совместного решения уравнений тепловых балансов по корпусам и уравнения баланса по воде для всей установки:
(27)
(28)
(29)
W = ω1 + ω2 +ω3, (30)
где 1,03 – коэффициент, учитывающий 3% потерь тепла в окружающую среду [1]; с1 , с2 , с3 – теплоемкости растворов соотвтственно исходного, в первом и во втором корпусах, кДж/(кг×К) [11] ; Q1 конц , Q2 конц , Q3 конц – теплоты концентрирования по корпусам, кВт; tн – температура кипения исходного раствора при давлении в первом корпусе.
Поскольку
Q3 конц составляет
значительно меньше 3% от Q3ор
, в уравнениях тепловых балансов по
корпусам пренебрегаем величиной Qконц.
W
= ω1 + ω2
+ω3,
Решение системы уравнений дает следующие результаты:
D = 3,096 кг/с
ω1 = 3,36 кг/с Q1 = 6552,06 кВт
ω2 = 3,85 кг/с Q2 =6643,87 кВт
ω3 = 4,04 кг/с Q3 = 7402,50 кВт
Поскольку расхождения между вычисленными нагрузками по испаряемой воде в каждом корпусе и предварительно принятыми не превышает 3%, пересчитывать параметры процесса не будем.
Параметры растворов и паров по корпусам. Таблица 5
№ |
Наименование параметра |
1-й корпус |
2-й корпус |
3-й корпус |
1 |
Производительность по упариваемой воде, W, кг/с. |
3,36 |
3,85 |
4,04 |
2 |
Концентрация растворов, X, % |
9,3 |
14,7 |
40 |
3 |
Давление греющих паров, PГП, МПа |
0,608 |
0,412 |
0,216 |
4 |
Температура греющих паров, tr, ОC |
159,6 |
144,95 |
122,9 |
|
Температурные потери, åD, град. |
3,97 |
7,39 |
33,02 |
6 |
Температура кипения раствора, , tК, ОC |
150,92 |
132,34 |
96,02 |
7 |
Полезная разность температур, Dtпол, град. |
8,68 |
12,61 |
26,88 |
7.1.5. Выбор конструкционного материала
Выбираем конструкционный материал, стойкий в среде кипящего раствора NaОН в интервале изменения концентраций от 7 до 40%. В этих условиях химически стойкой является сталь марки X17, имеющая скорость коррозии менее 0,1 мм в год, коэффициент теплопроводности lСТ = 25,1 Вт/м . К [18].
7.1.6. Расчет коэффициентов теплопередачи
Коэффициент теплопередачи по корпусам определяют по уравнению аддитивности термических сопротивлений:
(31)
где α1 и α 2 - коэффициенты теплоотдачи, Вт/м2К;
∑δ/λ – суммарное термическое сопротивление, м2К/Вт.
Примем, что суммарное термическое сопротивление равно термическому сопротивлению стенки и накипи. Термическое сопротивление загрязнений со стороны пара не учитываем [1].
∑δ/λ = 0,0005/2 + 0,002/25,1 = 2,87×10-4 м2× К/Вт
С
достаточной степенью точности для
расчета можно принять температуру
пленки конденсата в греющих камерах
выпарных аппаратов равными температурам
конденсации греющего пара.
Коэффициент теплоотдачи α1 от конденсирующегося водяного пара к стенкам вертикальных труб в греющих камерах выпарных аппаратов:
,
(32)
где r1 – теплота
конденсации греющего пара, Дж/кг
[5];
соответственно
плотность (кг/м3), вязкость (Па×с),
теплопроводность Вт/(м×К)

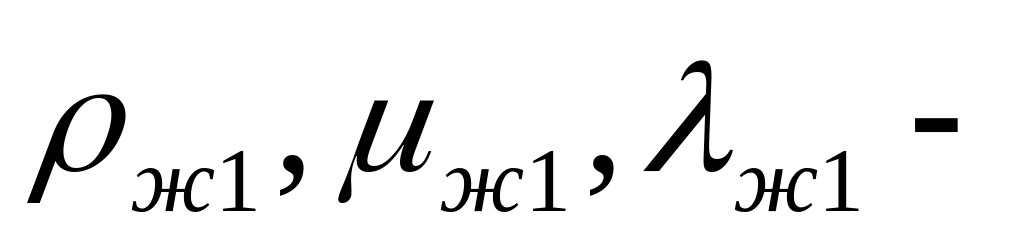

конденсата при средней температуре
пленки tпл=tГ1-
[11], где
разность
температур конденсации пара и стенки,
град.
Расчет
ведем
методом последовательных приближений.
Примем в первом приближении
град.

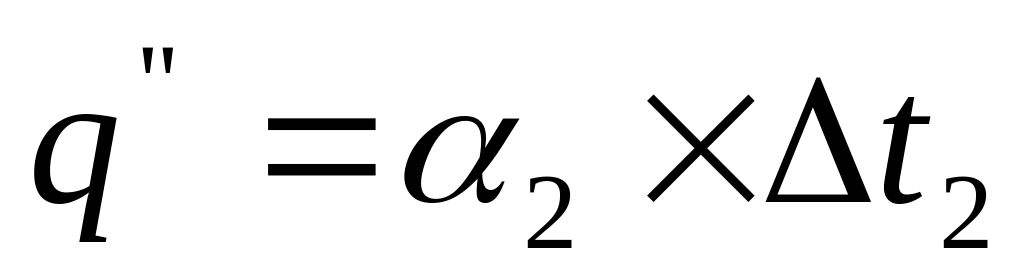

Для установившегося процесса передачи тепла справедливо уравнение
,
(33)
где q- удельная тепловая
нагрузка, Вт/м2 [1];
перепад

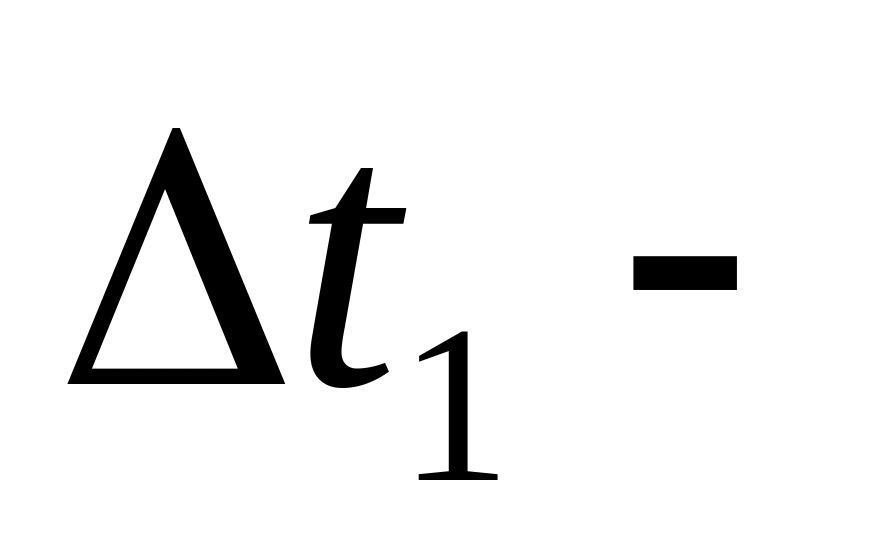

температур на стенке, град;
разность
между температурой стенки со стороны
раствора и температурой кипения раствора,
град.

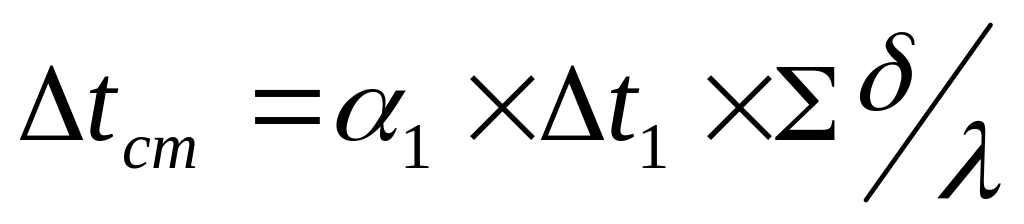

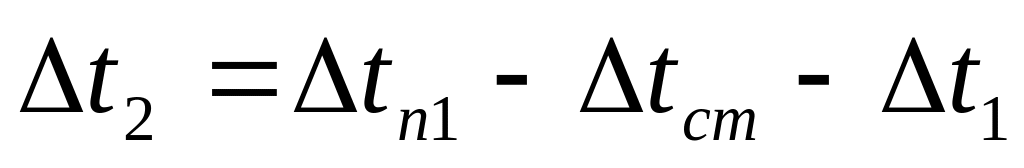

Перепад температур на стенке:
(34)
град
(35)
град

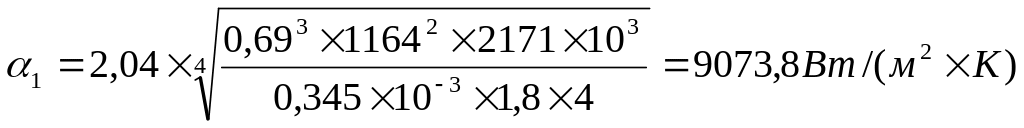

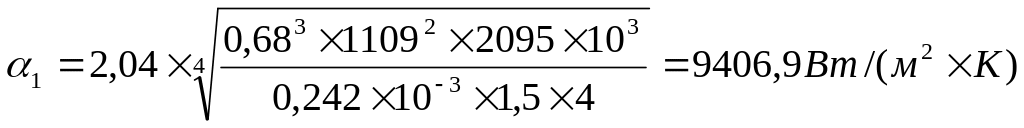

Коэффициент теплоотдачи от стеноки к кипящему раствору для пузырькового кипения в вертикальных кипятильных трубках при условии естественной циркуляции раствора:
,
(36)
где
λ – теплопроводность раствора, Вт/м×К
[5]; ρo - плотность
пара при Р=105Па, кг/м3
[5]; ρ – плотность
раствора, кг/м3 [11];
ρn - плотность пара, кг/м3
[5]; σ – поверхностное
натяжение, Н/м [5]; С –
теплоемкость раствора, Дж/кг К
[11]; µ – вязкость
раствора, Па×с [11];
r – теплота
парообразования, Дж/кг [5]
Физические свойства кипящих растворов и паров по корпусам
Таблица 6
№ |
Наименование параметра |
1-й корпус |
2-й корпус |
3-й корпус |
1 |
Температура t, оС |
150,92 |
132,34 |
96,02 |
2 |
Концентрация x,% |
9,3 |
14,7 |
40 |
3 |
Теплопроводность раствора, l, Вт/м×К |
0,68 |
0,69 |
0,71 |
4 |
Плотность раствора, r, кг/м3 |
1109 |
1164 |
1375 |
5 |
Теплоёмкость раствора, C, Вт/кг×К |
3562 |
3520 |
2886 |
6 |
Вязкость раствора, m, Па×с |
0,242 ×10-3 |
0,345 ×10-3 |
1,62 ×10-3 |
7 |
Поверхностное натяжение, s, Н/м |
77,3 ×10-3 |
81,5 ×10-3 |
98,6 ×10-3 |
8 |
Теплота парообразования, r, Дж/кг |
2095 ×103 |
2171 ×103 |
2270 ×103 |
9 |
Плотность пара, rп, кг/м3 |
2,614 |
1,618 |
0,525 |
10 |
Плотность пара при 1 атм., rо, кг/м3 |
0,579 |
0,579 |
0,579 |
|
|
|
|


Проверяем правильность первого приближения по равенству удельных тепловых нагрузок:
(37)
Вт/м2
(38)
Вт/м2
Расхождения между тепловыми нагрузками не превышает 3%.
Вт/(м2×К)
Далее рассчитаем коэффициент теплопередачи для второго корпуса К2.
град
град
Вт/м2×К
Проверяем правильность первого приближения по равенству удельных тепловых нагрузок:
Вт/м2
Вт/м2
Расхождения между тепловыми нагрузками не превышает 3%.
Вт/(м2×К)
Далее рассчитаем коэффициент теплопередачи для третьго корпуса К3.
град
град
Вт/м2×К
Проверяем правильность первого приближения по равенству удельных тепловых нагрузок:
Вт/м2
Вт/м2

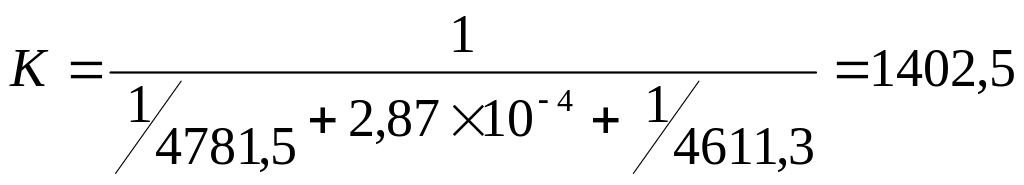

Найдем К3 :
Вт/(м2×К)

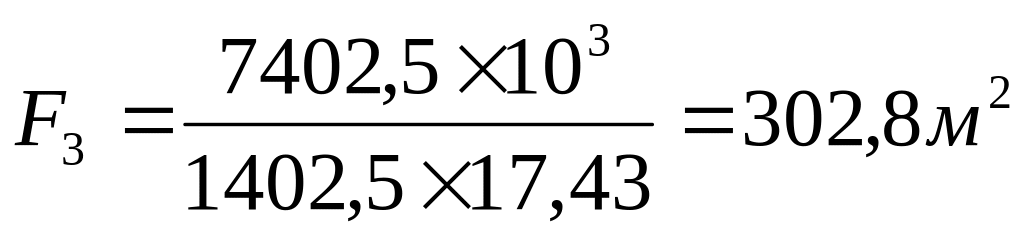

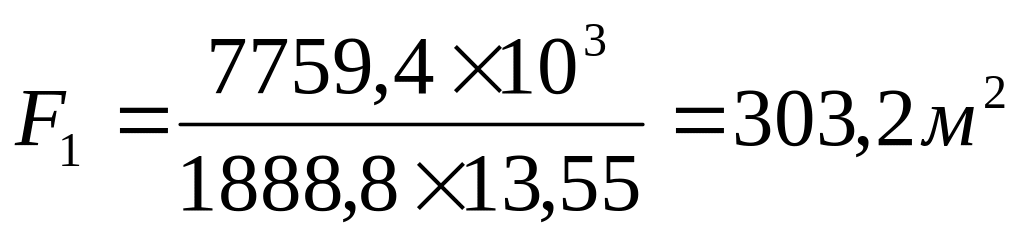

Рассчитав
коэффициенты теплопередачи, можно
определить поверхность теплопередачи.
7.1.7. Распределение полезной разности температур

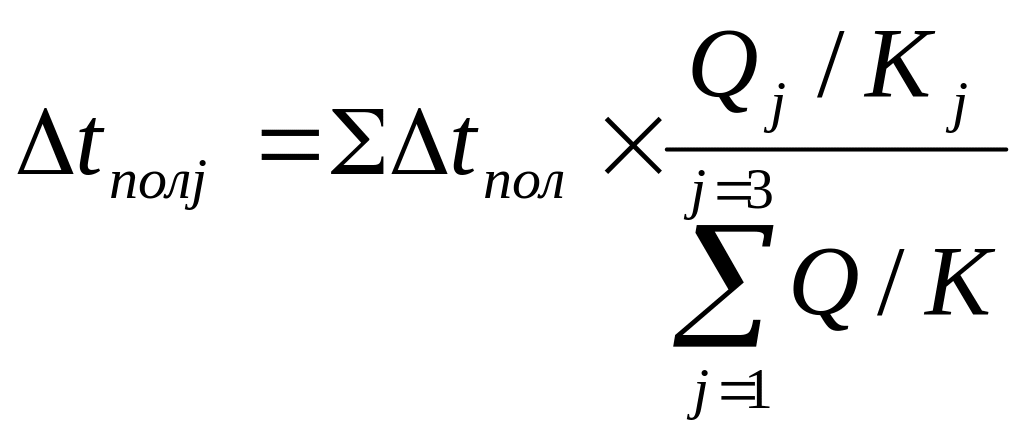

Полезные разности температур в корпусах установки находим из условия равенства их поверхностей теплопередачи:
,
(39)
где
,
Qj. Kj
– соответственно полезная разность
температур, тепловая нагрузка, коэффициент
теплопередачи для j-го
корпуса.
Проверим общую полезную разность температур установки:
(40)
Поверхность теплопередачи выпарных аппаратов:
(41)
Поверхность теплопередачи:
По
ГОСТ 11987 – 81
[1]
принимаем выпарной аппарат со следующими
характеристиками:
Техническая характеристика выпарного аппарата с естественной циркуляцией, с вынесенной греющей камерой Таблица 7
Номинальная поверхность теплообмена Fн |
315 м2 |
Диаметр труб d |
38х2 мм |
Длина труб ℓ |
4000 мм |
Диаметр греющей камеры D |
1600 мм (не менее) |
Диаметр сепаратора D1 |
3600 мм (не более) |
Диаметр циркуляционной трубы D2 |
1000 мм (не более) |
Общая высота аппарата Н |
15000 мм (не более) |
Масса аппарата |
21000 кг (не более) |
Высота парового пространства H1 |
Не более 2500мм |
Сравнение распределенных из условий равенства поверхностей теплопередачи и предварительно рассчитанных значений полезных разностей температур:
Таблица 8
Корпуса |
1 |
2 |
3 |
Распределённые в первом приближении DtП, |
13,54 |
17,2 |
17,43 |
Предварительно рассчитанные DtП, |
8,68 |
12,61 |
26,88 |
Второе приближение
Как видно, рассчитанные полезные разности
температур из условия равного перепада
давления в корпусах и найденные в первом
приближении из условия
равенства
поверхности теплопередачи в корпусах,
существенно различаются. Поэтому
необходимо заново перераспределять
температуры (давления) между корпусами
установки. В основу этого перераспределения
температур (давлений) должны быть
положены полезные разности температур,
найденные из условий равенства
поверхностей теплопередачи.
7.1.8. Уточненный расчет поверхности теплопередачи
В связи с тем, что существенное изменение давлений по сравнению с рассчитанным в первом приближении происходит только в 1-ом корпусе (где суммарные температурные потери незначительны), во втором приближении принимаем такие же значения ∆/ ∆// ∆/// для каждого корпуса , как в первом приближении. Полученные после перераспределения температур (давлений) параметры растворов и паров по корпусам:
Параметры растворов и паров по корпусам Таблица 9
Параметры |
1 корпус |
2 корпус |
3 корпус |
Производительность по выпариваемой воде W, кг/с Концентрация растворов х, % масс. Температура раствора греющего пара в 1-м корпусе t , 0С Полезная разность температур ∆ tпол, 0С Температура кипения раствора tк, 0С Температура вторичного пара tвп , 0С Давление вторичного пара Р , МПа Температура греющего пара tr , C |
3,47
9,3 159,6
13,54 146,06 141,09 0,638 - |
3,82
14,7 -
17,2 122,89 114,45 0,441 140,09 |
4,17
40 -
17,43 96,02 60,7 0,221 113,45 |
Рассчитаем тепловые нагрузки по корпусам (Вт):
Q1 = 1,03×[13,89×4,19×(146,06-141,09) + 3,36×(2768 – 146,06×4,19)] = 7759,4×103 Вт
Q2 = 1,03×[(13,89-3,36)×3,96×(122,89-146,06)+3,85×(2715-122,89×4,19)] = 7728,9×103 Вт
Q3 = 1,03×[(13,89-3,36-3,85)×3,53×(96,02-122,89)+4,04×(2607-96,02×4,19)] = 8180,3×103 Вт
Расчет коэффициентов теплопередачи, выполненный описанным выше методом, приводит к следующим результатам:
К1=1888,8 Вт/(м2×К)
К2=1480,1 Вт/(м2×К)
К3=1549,9 Вт/(м2×К)
Распределение полезной разности темпертур:
Проверим общую полезную разность температур установки:
Сравним полезные разности температур в первом и втором приближении:
Таблица 10
|
1 корпус |
2 корпус |
3 корпус |
∆ tпол во первом приближении, град |
13,54 |
17,20 |
17,43 |
∆ tпол во втором приближении, град |
13,55 |
17,21 |
17,41 |
Различие
между полезными разностями температур
по корпусам в первом и втором приближениях
не превышает пяти процентов.
Поверхность теплопередачи выпарных аппаратов:
По ГОСТ 11987 – 81 принимаем выпарной аппарат со следующими характеристиками:
Техническая характеристика выпарного аппарата с естественной циркуляцией, с вынесенной греющей камерой [1] Таблица 11
Номинальная поверхность теплообмена Fн |
315м2 |
Диаметр труб d |
38х2 мм |
Длина труб ℓ |
4000 мм |
Диаметр греющей камеры D |
1600 мм (не менее) |
Диаметр сепаратора D1 |
3600 мм (не более) |
Диаметр циркуляционной трубы D2 |
1000 мм (не более) |
Общая высота аппарата Н |
15000 мм (не более) |
Масса аппарата |
21000 кг (не более) |
Высота парового пространства H1 |
Не более 2500мм |
Выбрали трубчатый выпарной аппарат с естественной циркуляцией и вынесенной греющей камерой. Данный аппарат пригоден для упаривания растворов, выделяющих незначительный осадок, удаляемый механическим способом [6].
