24. Порядок расчёта прочности наклонных сечений по поперечной силе. Требования п.5.27
Поперечная арматура в балочных и плитных конструкциях, устанавливается:
на приопорных участках, равных при равномерно распределенной нагрузке 1/4 пролета, а при сосредоточенных нагрузках - расстоянию от опоры до ближайшего груза, но не менее 1/4 пролета, с шагом:
при высоте сечения элемента h,
равной или менее 450 мм - не более h/2 и не более 150 мм
то же, свыше 450 мм - не более h/3 и не более 500 мм
на остальной части пролета при высоте сечения элемента h свыше 300 мм устанавливается поперечная арматура с шагом не более 3/4 h и не более 500 мм.
Порядок расчёта:
1) h0, Rbt, Rsw Найти: dsw, S

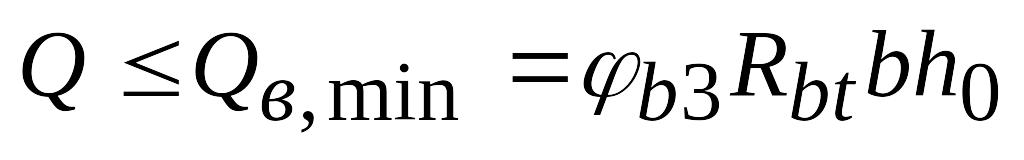

2) Нужна ли поперечная арматура в расчёте?
«Да» - поперечная арматура по расчёту не нужна – п.5.27
«Нет» - поперечная арматура требуется по расчёту –

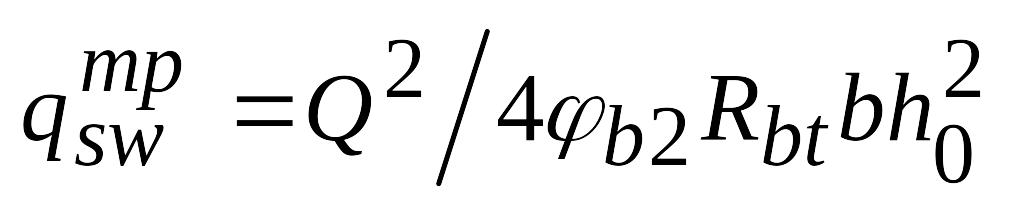

3) Находим из

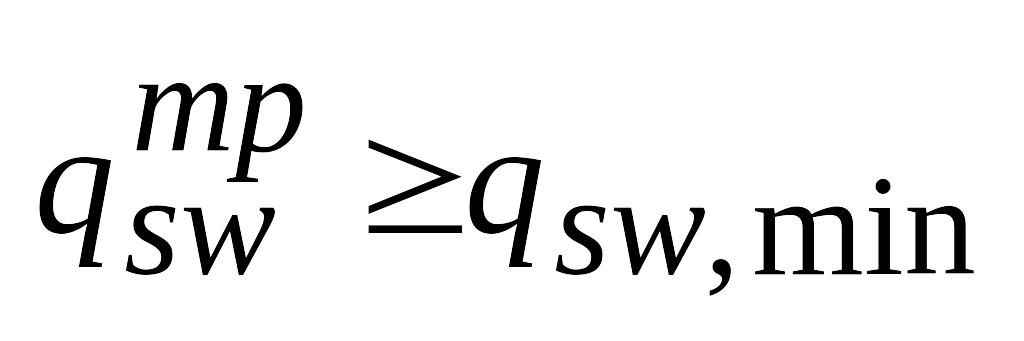

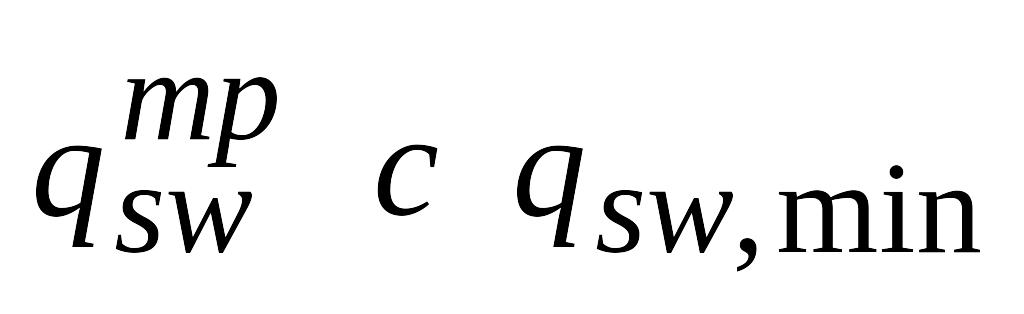

4) сравнить
5)

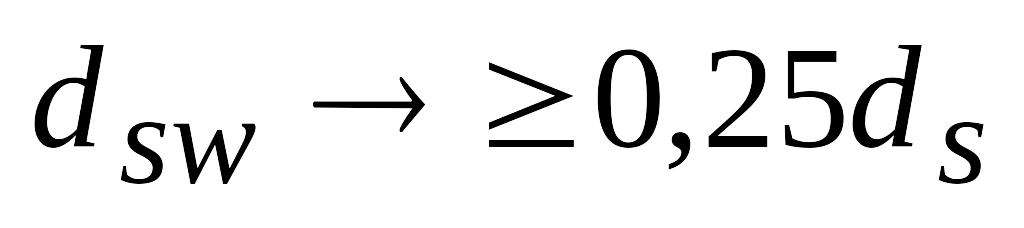

а) задаёмся d и кол-вом арматуры (тn=1,2,3…) – Аsw

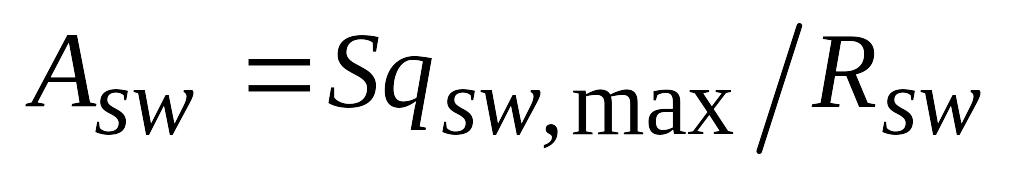

Находим
б) задаёмся S=Sconstr(п.5.27 СНиП)
25. Построение эпюры материалов (арматуры). Обеспечение прочности наклонных сечений по моменту
Можно оборвать часть арматуры в пролете не более 50% Sплощ ар-ры.
Графико-аналитический метод:
Эпюра изгибающего момента : 2 d=20, далее через расстояние U точка-место теоретического обрыва МТО, после 4d=20.
Ниже идет эпюра поперечных сил, далее каркас ,где по краям идет S1 шаг, а по середине S2.
1. Найдем несущую способность
M=AS* RS*η* h`0
Т.к η=1-0.5 ζ отсюда найдем ζ
ξ= RSAS*/Rb*bh0*
2. Обрываем 2d=20 и определяем несущую способность с оставшимися стержнями:
M=AS* RS*η* h`0,1
W>=lan, отсюда
ξ= RSAS*/Rb*bh`0,1 --> η=1-0.5 ζ
WQ\ 2qsw)+5d, где Qi-поперечная сила в МТО

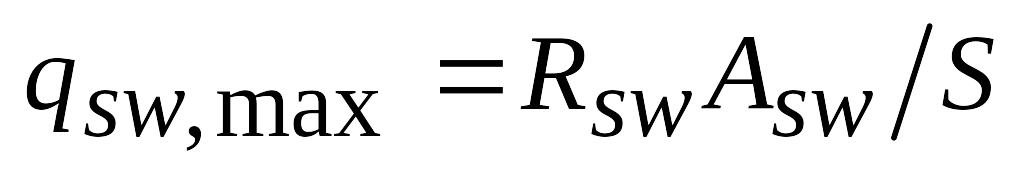

qsw=RswAsw/Si, где Аsw –площадь каркасов
Обеспечение
прочности наклонных сечений по моменту,
(1)
где М- момент
изгибающий от расчетных нагрузок,
распределенных по одну сторону от
наклонных сечений, относительно
расположенной ч/з нейтральную ось.
Мs- усилие во всей продольной ар-ре на плечо Zs.
Если вся продольная ар-ра подобранная по Ммах доводится до опор с обеспечением длины анкеровки, то выражение (1)
