7. Электрооборудование автомобиля [2], [5]. Краткие теоретические сведения
Электрооборудование автомобиля включает в себя источники и потребители тока. К источникам тока относятся аккумуляторная батарея и генератор.
Аккумуляторная батарея предназначена для питания потребителей электрическим током при неработающем двигателе и при его работе на малых оборотах.
Генератор предназначен для питания электрическим током всех потребителей и для подзарядки аккумуляторной батареи, при работе двигателя на средних и больших оборотах. Он включен в электрическую цепь автомобиля параллельно аккумуляторной батарее. Регулятор напряжения является электронным прибором, который ограничивает вырабатываемое генератором напряжение и поддерживает его в пределах 13,6 - 14,2 вольта.
К потребителям тока в системе электрооборудования автомобиля относятся:
система зажигания,
система пуска двигателя,
система освещения и сигнализации,
контрольно-измерительные приборы,
дополнительное оборудование.
Система пуска двигателя включает в себя:
стартер с тяговым реле и механизмом привода,
реле включения стартера,
замок зажигания.
Стартер представляет собой мощный электрический двигатель постоянного тока, который служит для запуска двигателя автомобиля.
Приборы освещения и сигнализации это потребители тока, к которым электрический ток с напряжением 12 вольт подается при включении соответствующего переключателя, находящегося в салоне автомобиля.
Приборы освещения необходимы при движении автомобиля в темное время суток и в условиях недостаточной видимости. Они обозначают габаритные размеры транспортных средств, обеспечивают освещение дороги и внутренних пространств автомобиля.
Приборы сигнализации служат для информирования других водителей и пешеходов обо всех изменениях направления движения автомобиля, его торможениях и остановках, а также для предупреждения об опасности.
Контрольно-измерительные приборы находятся в салоне автомобиля на щитке приборов перед водителем.
К дополнительному оборудованию относят: отопитель салона автомобиля, омыватель и очиститель любого стекла, омыватель и очиститель фар, омыватель и очиститель заднего стекла, электроподъемники стекол дверей и сидений, устройства подогрева стекол, зеркал и сидений, и т.д.
В любом автомобиле есть блок, где установлены плавкие предохранители, каждый из которых защищает определенное количество потребителей электрического тока.
Задания:
Назовите основные состовляющие генератора:
1
– Корпус генератора
2 – Обмотка статора
3 – Ротор
4 – Шкив привода генератора
5 – Ремень
6 – Кронштейн крепления
7 – Контактные кольца
8 – Щетки
9 – Регулятор напряжения
10 – Вывод «30» для подключения потребителей
11 – Вывод «61» для питания цепи амперметра и контрольных ламп на щитке приборов
12 – Выпрямитель

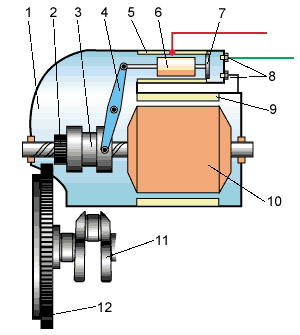

Назовите основные составляющие стартера:
1
– Корпус стартера
2 – Вал якоря стартера
3 – Шестерня привода с муфтой свободного хода
4 – Рычаг привода шестерни
5 – Обмотки тягового реле
6 – Якорь тягового реле
7 – Контактная пластина
8 – Контактные болты
9 – Обмотки стартера
10 – Якорь стартера
11 – Коленчатый вал двигателя
12 – Зубчатый венец маховика
Назовите элементы стандартной передней левой блок-фары и заднего фонаря:
1
– Корпус
2 – Отражатель
3 – Рассеиватель
4 – Лампа ближнего–дальнего света
5 – Лампа габаритного света
6 – Лампа указателя поворота
1 – Стоп-сигнал
2 – Световозвращатель
3 – Фонарь заднего хода
4 – Габаритный фонарь
5 – Указатель поворота
Укажите составляющие контрольной панели на примере автомобиля ВАЗ-2108:
1
– Контрольные лампы
2 –Суточный счетчик пройденного пути
3 – Указатель температуры охлаждающей жидкости
4 – Вольтметр
5 – Счетчик пройденного пути
6 – Спидометр
7 – Эконометр
8 – Указатель уровня топлива
